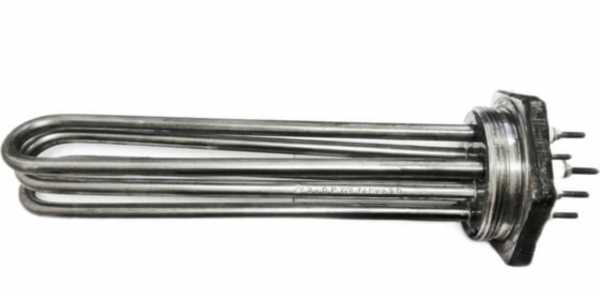

Характеристики
| Мощность блока | 12 кВт |
|---|---|
| Напряжение | 220/380 В |
| Количество нагревательных элементов | 3 |
| Мощность одного элемента | 4 кВт |
| Материал оболочки | нержавеющая сталь |
| Тип | ТЭНБ (блок нагревательный) |
| Артикул | 68812 |
Где применяется и в каком оборудовании
Блок тэн для водонагревателя ТЭНБ 12 кВт устанавливается в промышленные накопительные электроводонагреватели (например, серии VLM объёмом 100–1500 л), где требуется мощность до 45 кВт. Также используется в подогревателях бассейнов с титановым нагревательным элементом и корпусом из AISI 316, в моечных машинах (в том числе купольных) для нагрева воды ополаскивания. Блок подходит для пищевых ёмкостей, бань и систем комбинированного нагрева.
В зависимости от задачи блок может работать в проточном режиме или в режиме поддержания температуры в баке. Для стоячей воды удельная мощность ограничена 3–5 Вт/см², для проточной – до 12–15 Вт/см².
- Накопительные водонагреватели (бойлеры) до 1500 л
- Подогреватели бассейнов (Elecro, Pahlen и аналоги)
- Моечные и посудомоечные машины
- Пищевые ёмкости и технологические ванны
Подбор блока: на что обратить внимание
При подборе блока тэн для бойлера ТЭНБ 12 кВт учитывайте присоединительный размер: типовые резьбы – G1¼″, G1½″, G2″ (трубная цилиндрическая по ГОСТ 6357-81). Для данного блока размер не указан в названии, поэтому уточняйте по месту установки. Если блок планируется использовать с термостатом, выбирайте исполнение с регулирующим термостатом (диапазон 0–85°C, гистерезис 2–3°C) или с реле для внешней автоматики.
Материал оболочки – нержавеющая сталь (AISI 304 или 08Х18Н10), что подходит для воды, пара и пищевых сред. Для хлоридов, морской воды или гальванических ванн требуется титановый нагревательный элемент. Время нагрева воды зависит от мощности и объёма бака – для расчёта используйте стандартные теплотехнические формулы.
- Проверьте резьбу присоединения (G1¼″, G1½″, G2″)
- Определите тип среды: вода, антифриз, агрессивная жидкость
- Выберите способ управления: термостат (0–85°C) или автоматика
- Рассчитайте необходимую мощность по объёму и температуре
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Блоки работают в системах с водой и антифризом.
Энергетическое предприятие в Казахстане использовало блоки 9 кВт с тремя элементами на 220 В, резьба G1½", оболочка 08Х18Н10Т, длина 450 мм. Среда – вода и антифриз.
Особенности конструкции и исполнения
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием – исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Для защиты от щелевой коррозии в агрессивных средах применяются титановые нагревательные элементы или оболочка из AISI 316. В блоках для бассейнов с морской водой или высоким содержанием хлора обязателен титан. Сухой ТЭН (в гильзе) не контактирует с водой и не образует накипь – удобен для быстрой замены без слива бака. В некоторых конструкциях используется змеевик из кислотостойкой стали для дополнительного теплообмена.
Управление: термостат или автоматика
Блок ТЭНБ может поставляться с регулирующим термостатом (диапазон 0–85°C, гистерезис 2–3°C) или без него – для подключения к внешней автоматике (контроллер, ПЛК). Маркировка ТЭНБР относится к малым типоразмерам с терморегулятором (3–5 кВт, присоединение 1¼″); для блоков большей мощности, как этот, термостат подбирается и комплектуется отдельно.
Если управление от автоматики, блок оснащается клеммной коробкой для подключения силовых цепей и датчика температуры. По заказу устанавливаем гильзу под термопару или датчик. Сопротивление изоляции блока должно быть не менее 0,5 МОм; при снижении – восстановление просушкой при 120°C до 6 часов.
Что прислать для расчёта
Для точного подбора блока тэн 12 квт сообщите: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Если блок нужен с термостатом или под управление автоматики, укажите это дополнительно – по заказу делаем съёмные ТЭН, с изоляцией или покрытием, а также комплектуем фланцем, гильзой под датчик, колпаком или клеммной коробкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ 12 кВт к моему оборудованию?
Для проверки совместимости сообщите присоединительный размер (резьбу или фланец), напряжение и среду. Блок подходит для накопительных водонагревателей, бойлеров, моечных машин и бассейнов, если соблюдены параметры мощности и длины.
Из какой стали сделан блок?
По названию – нержавеющая сталь. Обычно это AISI 304 или 08Х18Н10, что подходит для воды, пара и пищевых сред. Для агрессивных сред (хлориды, морская вода) требуется титан или AISI 316.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, но по заказу делаем съёмные. Ремонт возможен: при снижении сопротивления изоляции блок просушивают при 120°C или включают на 1/3 напряжения до 6 часов.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции (должно быть не менее 0,5 МОм), проверьте целостность оболочки и резьбы. Сравните мощность, напряжение и длину с новым блоком. Если есть бирка – сверьте артикул.
Что прислать для расчёта блока?
Пришлите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, фото старого блока с биркой.
Можно ли использовать блок с термостатом или только от автоматики?
Блок выпускается в двух вариантах: с регулирующим термостатом (0–85°C) или без него для подключения к внешней автоматике. При заказе укажите нужный тип управления.
