Характеристики
| Мощность | 2,2 кВт |
|---|---|

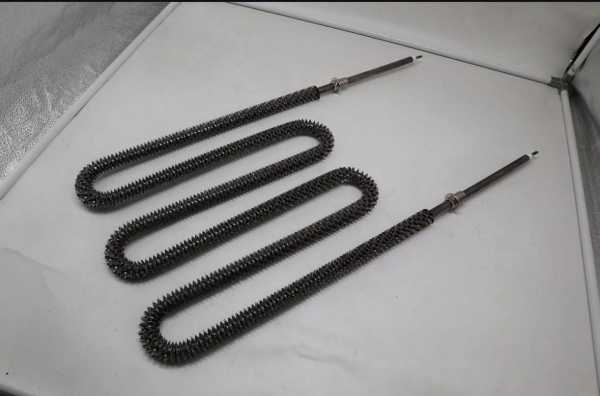

| Тип | Оребрённый воздушный ТЭН (ТЭНР) |
| Напряжение | 220 В (по ГОСТ 13268-88) |
| Удельная нагрузка для спокойного воздуха (код С) | 2,2 Вт/см² (по ГОСТ 13268-88) |
| Удельная нагрузка для движущегося воздуха (код О) | 5,5 Вт/см² (по ГОСТ 13268-88) |
| Материал оболочки | Сталь (возможно оребрение из углеродистой или нержавеющей стали) |
| Форма | Прямая или U-образная (по заказу) |
| Коэффициент оребрения | От 5,8 до 22,6 (в зависимости от шага и высоты ленты) |
Где применяется и в каком оборудовании
Оребрённый ТЭН на 2,2 кВт используется в электроконвекторах (естественная конвекция) и тепловых пушках (принудительная конвекция). Например, в бытовых конвекторах KN-Electro или Tizest TEC с обдувом. Также применяется в калориферах для сельскохозяйственных зданий - теплиц и промышленных помещений: там он работает в составе электрокалориферов серии ЭКО (Innovent).
В конструкциях конвекторов оребрённый ТЭН заменяет гладкую трубку, потому что оребрение увеличивает площадь теплообмена в 10-16 раз. Это позволяет снизить температуру оболочки (ориентир 300-400°C) при той же мощности, что делает его безопасным для бытовых приборов с перфорированной решёткой.
Спокойный и движущийся воздух: нюансы нагрузки
Один и тот же оребрённый ТЭН может работать в двух режимах, и от этого зависит его ваттная нагрузка. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка составляет 2,2 Вт/см², а для движущегося воздуха (код О) - 5,5 Вт/см². То есть при обдуве вентилятором мощность на тот же размер ТЭНР можно поднять в 2,5 раза.
Для обогревателя помещения без вентилятора (естественная конвекция) нагрузка ограничена 2,2 Вт/см². Если применить такой же ТЭН в тепловой пушке для теплицы с обдувом, он может нести до 5,5 Вт/см². Это важно при замене: если старый нагреватель стоял в конвекторе, не ставьте его в калорифер без расчёта - и наоборот.
Как подобрать и заменить
Подбор оребрённого ТЭН для замены идёт по нескольким параметрам: развёрнутая длина, форма (прямой или U-образный), расстояние между выводами, мощность, напряжение, крепление (штуцер, резьба, фланец), материал оребрения. Все эти данные берём из чертежа, образца или маркировки старого нагревателя.
Проверка старого ТЭН перед заказом: мультиметром в режиме сопротивления - если разрыв (бесконечность или OL), спираль оборвана и нужна замена. Также проверьте сопротивление между контактным стержнем и корпусом: низкое значение говорит о пробое изоляции (часто после работы без обдува).
Для точного расчёта уточните, есть ли в вашем оборудовании принудительная конвекция (обдув): от этого зависит допустимая удельная нагрузка. По заказу делаем оребрение из углеродистой или нержавеющей стали, любую длину и крепление.
Диагностика и проверка старого ТЭН
Если прибор перестал греть, проверьте ТЭН мультиметром. Сначала измерьте сопротивление между выводами: бесконечность или OL означает разрыв спирали. Затем проверьте изоляцию: сопротивление между стержнем и корпусом должно быть большим (низкое значение - пробой).
Для конвекторов важны монтажные зазоры: от пола до оси нагревателя 160-180 мм, от верха до подоконника не менее 75% ширины прибора - иначе теплоотдача падает на 10-20%.
Что прислать для расчёта
Эти данные нужны для точного повторения геометрии и электрических параметров. Если старого нагревателя нет, укажите модель конвектора или калорифера - это поможет определить типовую мощность на метр длины и крепление.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения (углеродистая или нержавеющая сталь)
- Есть ли обдув вентилятором и температура воздуха в рабочей зоне
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот оребрённый ТЭН к моему конвектору или калориферу?
Проверьте мощность, напряжение, длину, форму и крепление старого ТЭН. Если он на 2,2 кВт и 220В, геометрия совпадает - подходит. Уточните, есть ли в вашем оборудовании обдув: от этого зависит допустимая нагрузка.
Нужен ли обдув вентилятором для работы этого ТЭН?
Не обязательно. Тэн воздушный оребренный 2,2 кв может работать как в режиме естественной конвекции (спокойный воздух, нагрузка 2,2 Вт/см²), так и с обдувом (принудительная конвекция, нагрузка 5,5 Вт/см²). Без обдува мощность 2,2 кВт допустима - это штатный режим для конвекторов.
Можно ли заказать другую длину или крепление?
Да, по заказу делаем любую развёрнутую длину, форму (прямой, U-образный) и крепление (штуцер, резьба, фланец). Пришлите размеры или фото старого нагревателя.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление между выводами - если бесконечность (OL), спираль оборвана. Затем проверьте сопротивление между стержнем и корпусом: нормальное значение - очень высокое, низкое указывает на пробой изоляции.
Что прислать для расчёта нового оребрённого ТЭН?
Длину, форму, мощность, напряжение, крепление, материал оребрения, а также информацию о наличии обдува и температуре воздуха. Желательно прислать фото или чертёж старого нагревателя.
Чем отличается работа в спокойном воздухе от движущегося?
По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,2 Вт/см², для движущегося (обдув от 6 м/с) - 5,5 Вт/см². Один и тот же ТЭН в режиме обдува может нести почти в 2,5 раза больше мощности без перегрева оболочки.
