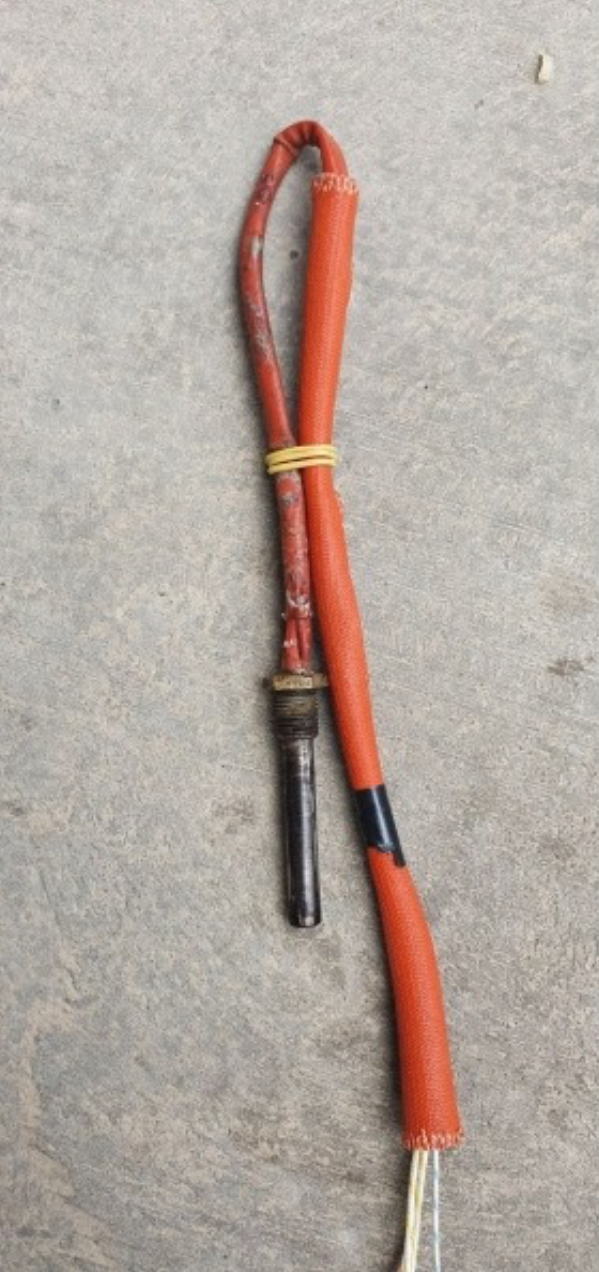

Характеристики
| Тип | ТЭНПт |
|---|---|
| Диаметр, мм | 8 |
| Длина, мм | 300 |
| Мощность, кВт | 0,215 |
| Напряжение, В | 220 |
| Материал оболочки | ТЖК (нержавеющая сталь) |
| Резьба | штуцер M14x1,5 |
Где применяется и в каком оборудовании
Патронный ТЭН с резьбой M14x1,5 используется как нагревательный элемент в оборудовании, где требуется точная посадка в отверстие через резьбовой штуцер. Типичные области: предпусковые подогреватели двигателя (подогрев антифриза), технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы), электропаяльники непрерывного нагрева. В подогревателях двигателя ТЭН греет охлаждающую жидкость, циркуляция происходит естественным термосифонным способом, насос не требуется.
Посадка в отверстие: почему зазор решает ресурс
Для патронного нагревателя критичен зазор между корпусом и стенками отверстия. При посадке в металл рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм; допускается до 0,1 мм в зависимости от задачи. Отверстие на 0,2 мм больше диаметра нагревателя обеспечивает достаточный тепловой контакт и долгий срок службы при удельной мощности 130 Вт/дюйм² и температуре блока 500°C на воздухе. Слишком большой зазор ухудшает теплопередачу, что ведет к перегреву нихромовой спирали и выходу ТЭН из строя. Для проверки зазора используйте мультиметр и штангенциркуль.
Подбор патронного ТЭН по параметрам
При подборе патронного ТЭН учитывайте: диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита, рабочую температуру и что нагреваем, модель оборудования или фото старого ТЭН с маркировкой. По заказу делаем: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара (доступна только при диаметре корпуса до 16 мм). ТЭН имеет необогреваемые (холодные) участки по торцам корпуса: длина необогреваемого участка со стороны выводов - 1,5-3 см, с глухой стороны - 1 см.
Конструктивные особенности и исполнение
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали - под разные варианты резьбы технологических емкостей. Внутри корпуса находится нихромовая спираль, изолированная керамическим сердечником. Для лабораторного нагревателя или элементного анализатора может потребоваться встроенная термопара. У других производителей (например, ПК «Марион») диапазон: диаметр нагревателя 6-25 мм, длина 40-3500 мм. В паспортах ТЭНП указывается, что время разогрева паяльника до номинальной температуры - не более 8 минут; перед началом эксплуатации жало паяльника подвергают лужению.
Особенности эксплуатации и проверка
Перед установкой проверьте старый ТЭН мультиметром на целостность спирали и сопротивление изоляции. При монтаже обеспечьте плотный контакт корпуса с нагреваемой деталью. Электропаяльник непрерывного нагрева (пример ЭПСН-65Вт/220В) оснащается керамическим или нихромовым нагревательным элементом, который регулирует мощность и температуру жала. Для подогрева масла в картере или предпускового подогревателя двигателя используйте патронный ТЭН с резьбой.
Что прислать для расчёта
Для точного расчёта и изготовления патронного нагревателя по вашим размерам пришлите: диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита, рабочую температуру и что нагреваем, модель оборудования или фото старого ТЭН с маркировкой. Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. ЭНП нагреватель подбирается так же, по тем же параметрам.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте соответствие диаметра (8 мм), длины (300 мм), мощности (0,215 кВт), напряжения (220 В) и резьбы (M14x1,5) вашим параметрам. Для точной посадки в отверстие важен зазор, указанный в разделе «Посадка в отверстие».
Какой нужен зазор в отверстии для этого патронного нагревателя?
Рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм. Допускается до 0,1 мм. Отверстие на 0,2 мм больше диаметра нагревателя обеспечивает достаточный тепловой контакт и долгий срок службы.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод. Патронные ТЭН изготавливаем по размерам заказчика.
Как проверить старый ТЭН?
Используйте мультиметр для проверки целостности нихромовой спирали (сопротивление) и сопротивления изоляции между корпусом и выводами. Также измерьте диаметр и длину для подбора замены.
Что прислать для расчёта нового патронного нагревателя?
Пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Почему зазор в отверстии так важен для ресурса патронного ТЭН?
Слишком большой зазор ухудшает теплопередачу, что ведет к перегреву нихромовой спирали и выходу ТЭН из строя. Правильный зазор (менее 0,05 мм на сторону) обеспечивает эффективный отвод тепла и долгий срок службы нагревателя.
