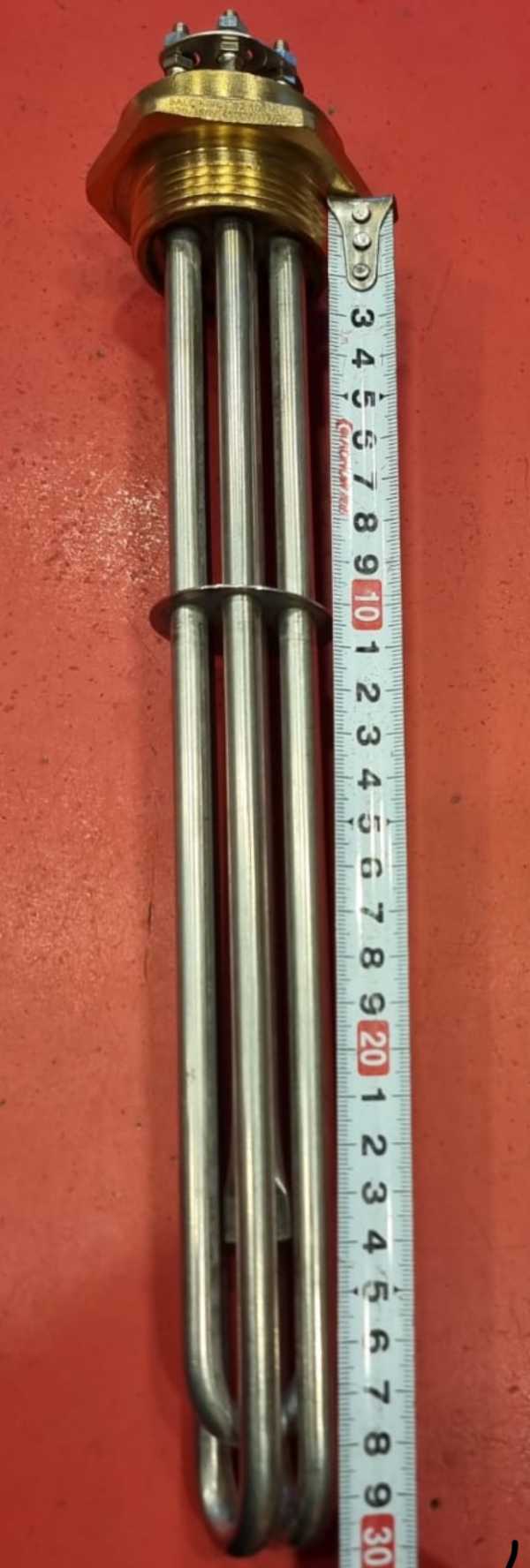

Характеристики
| Тип | ТЭНб |
|---|---|
| Напряжение | 380В |
| Мощность | 4,5 кВт |
| Диаметр | 48 мм |
Где применяется и в каком оборудовании
Блок ТЭНб 380В 4,5 кВт используется в проточных водонагревателях (ZOTA InLine), подогревателях бассейнов (Pahlen, Elecro) и моечных машинах. Также применяется в промышленных накопительных водонагревателях и бойлерах. В бассейнах с хлоргенератором требуется защита от коррозии.
- Проточные водонагреватели
- Подогреватели бассейнов
- Моечные машины
- Промышленные баки и бойлеры
Подбор блока ТЭН
Для подбора учитывайте напряжение 380В, мощность 4,5 кВт и диаметр 48 мм. Расчёт мощности: P = V x ΔT x 1,163 / (1000 x t), где V - объём в литрах, ΔT - разница температур, t - время нагрева в часах. Учитывайте теплоёмкость воды и холодный старт нагрева. При жёсткой воде накипь снижает теплоотдачу, поэтому закладывайте запас.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Блок состоял из трёх U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм, фланец Ø130 мм.
Изготовление блоков 72 кВт и 30 кВт на фланце для производителя котельного оборудования. Трубка из нержавеющей стали, с гильзой под термопару.
Продление ресурса при жёсткой воде
В жёсткой воде образуется накипь, вызывающая перегрев. Для продления ресурса используйте жертвенный анод, установите датчик потока и термовыключатель. В солёной воде применяйте титановые нагреватели - они устойчивы к щелевой коррозии. По заказу делаем блоки с покрытием или из титана.
Конструктивные особенности и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект могут входить фланец, гильза под датчик, колпак или клеммная коробка, термостат. Длина контактных стержней (холодная зона) по ГОСТ 13268-88: от 40 до 630 мм. По заказу также делаем блок тэнов 1 1/2 с резьбовым подключением соответствующего размера.
Что прислать для расчёта
Для расчёта нового блока предоставьте: что нагревается и до какой температуры, тип присоединения (резьба или фланец) с размером, требуемую мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Сверьте напряжение 380В, мощность 4,5 кВт и диаметр 48 мм с параметрами вашего оборудования. Для точной совместимости пришлите данные из раздела 'Что прислать для расчёта'.
Из какой стали?
Стандартно блоки изготавливаются из нержавеющей стали AISI 304 или 316. Для агрессивных сред, включая солёную воду, по заказу делаем из титана.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, что позволяет заменять отдельные элементы при обслуживании.
Как проверить старый блок?
Измерьте сопротивление изоляции мегаомметром и целостность нагревательных цепей. Сравните фактическую мощность с номинальной.
Что прислать для расчёта?
Предоставьте: что нагревается, температура, тип присоединения, мощность, напряжение, погружную длину, фото старого блока с биркой.
Вопрос по теме: Жёсткая вода и накипь: как продлить ресурс.
Установите жертвенный анод, датчик потока и термовыключатель. Регулярно удаляйте накипь. Для жёсткой воды рекомендуем блоки с увеличенной поверхностью или титановые нагреватели.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
