Характеристики
| Мощность | 4 кВт |
|---|---|
| Напряжение | 380 В |
| Форма | U-образный |
| Тип | оребренный |
| Назначение | для вентиляционных установок |
Где применяется и в каком оборудовании
Тэн воздушный оребренный 4 кВт 380 В U-образный используется в вентиляционных установках, калориферах серии ЭКО и аналогичных, тепловых пушках для теплиц, электроконвекторах с естественной и принудительной конвекцией (обдувом).
Подходит для обогрева теплиц, сельскохозяйственных зданий, промышленных и коммунальных помещений. В бытовых электроконвекторах (например, KN-Electro) оребрение позволяет работать при температуре оболочки 300-400 °C, что безопаснее гладкого ТЭН.

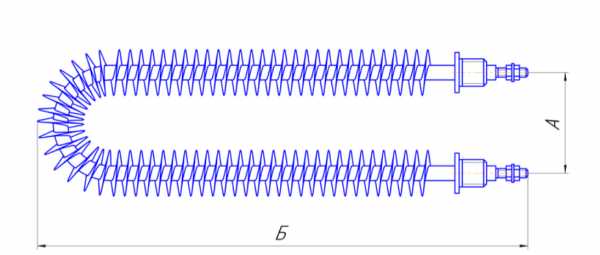

Прямой или U-образный: форма и крепление
Выбор между прямой и U-образной формой зависит от компоновки оборудования и удобства монтажа. U-образный компактнее по длине при той же развёрнутой длине нагревателя.
Крепление может быть выполнено резьбовым штуцером с гайкой (например, G1/2) или на фланце. По заказу делаем любую форму и тип крепления по чертежу или образцу.
В маркировках производителей встречается обозначение типовой формы (например, ф.2) – соответствует определённому изгибу и расположению выводов.
Подбор ТЭНР по условиям эксплуатации
Рабочая удельная нагрузка зависит от скорости воздуха. Для спокойного воздуха (естественная конвекция) допустимо 2,0-3,0 Вт/см², для движущегося воздуха (обдув от 6 м/с) – 5,0-7,0 Вт/см². Эти значения регламентированы ГОСТ 13268-88 для классов С и О.
Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому при одинаковой мощности ТЭНР работает с меньшей температурой оболочки (ориентир 300-400 °C). Это снижает риск перегрева.
При отсутствии обдува мощность должна быть уменьшена, иначе возможен перегрев и срабатывание тепловой защиты. В некоторых конвекторах установлен биметаллический термостат для циклического отключения.
Особенности работы в электроконвекторах и калориферах
В электроконвекторах с естественной конвекцией регулировка температуры осуществляется биметаллическим термостатом, который циклически включает/выключает ТЭН. Класс электрозащиты I, степень защиты IP20.
В конвекторах с принудительным обдувом (например, Tizest TEC) тот же тэнр может работать при большей мощности за счёт обдува. При перегреве срабатывает тепловая защита; в некоторых моделях требуется ручной ресет после остывания.
Калориферы серии ЭКО предназначены для нагрева воздуха в сельскохозяйственных, промышленных и коммунальных зданиях – включая обогрев теплиц.
Проверка и замена старого ТЭН
Для проверки старого ТЭН измерьте сопротивление между выводами и сопротивление изоляции между выводом и оболочкой. Номинальное сопротивление для 380 В и 4 кВт можно рассчитать по закону Ома.
Визуально оцените состояние оребрения: коррозия, деформации, следы перегрева. Если ТЭН не работает, причина может быть в обрыве спирали или пробое на корпус.
При заказе нового укажите все размеры и параметры старого нагревателя – это ускорит изготовление и обеспечит точную замену.
Что прислать для расчёта
Для изготовления тэн воздушный оребренный по вашим размерам необходимы: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь).
Укажите, есть ли обдув вентилятором и температура воздуха. Желательно предоставить модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте мощность, напряжение, форму и крепление с вашим оборудованием. Если параметры совпадают – подходит. При необходимости изготовим по вашим размерам.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но при его отсутствии удельная нагрузка не должна превышать 2,2 Вт/см² по ГОСТ 13268-88 для спокойного воздуха. При обдуве нагрузку можно увеличить до 5,5 Вт/см², что позволяет получить большую мощность без перегрева.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребренные ТЭН любой длины, формы (прямой или U-образный) и с любым типом крепления – штуцер, фланец, резьба. Передайте чертёж или образец.
Как проверить старый ТЭН перед заказом нового?
Измерьте сопротивление мультиметром, проверьте изоляцию мегаомметром (не менее 1 МОм). Сравните мощность по маркировке. Сфотографируйте нагреватель с размерами для точного заказа.
Что прислать для расчёта?
Необходимы: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Желательно фото старого ТЭН с маркировкой.
Какую форму выбрать: прямую или U-образную?
U-образный занимает меньше места по длине при той же развёрнутой длине. Прямой проще в монтаже, если позволяют габариты. Выбор зависит от конструкции вашего оборудования и удобства замены.
