Характеристики
| Длина | 645 мм |
|---|---|
| Мощность | 3,5 кВт |
| Тип | Воздушный оребренный |
Где применяется и в каком оборудовании
Используется в бытовых электроконвекторах без вентилятора (естественная конвекция), в конвекторах с принудительным обдувом (например, Tizest TEC), в калориферах для обогрева теплиц и сельскохозяйственных зданий. В конвекторах часто применяется перфорированная решётка из стали.
Подбор и замена по образцу
Для замены старого ТЭН необходимо измерить: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение (обычно 220В), тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува вентилятором и температуру воздуха. Также полезна модель оборудования или фото с маркировкой.
Конструкция и материалы

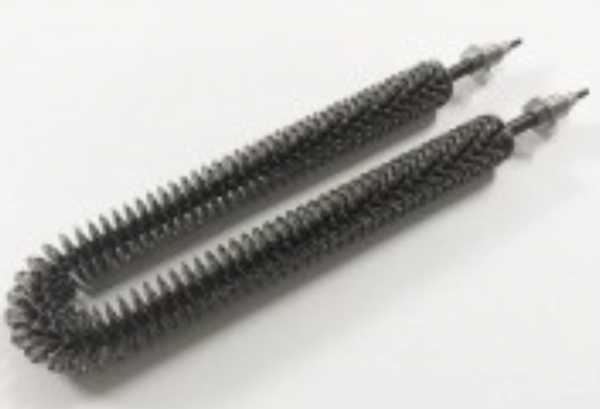

Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки до 300-400°C. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Материал оболочки выбирается по ГОСТ 13268-88 в зависимости от температуры среды: до 450°C - углеродистая сталь, выше - жаростойкая нержавеющая.
Проверка и диагностика
Стандартная диагностика ТЭН мультиметром: проверка разрыва цепи (бесконечность/OL - спираль оборвана) и проверка сопротивления между контактным стержнем и корпусом (низкое значение говорит о пробое изоляции). В конвекторах часто применяется двухступенчатая тепловая защита: биметаллические отсечки на 80°C (перегрев, авторесет) и 130°C (аварийная).
Особенности эксплуатации
При монтаже конвектора соблюдайте расстояния: от пола до оси нижней трубы 160-180 мм, от верха прибора до низа подоконника не менее 120 мм, от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%. Для конвекторов с естественной конвекцией допустимая удельная нагрузка составляет 2-3 Вт/см², при наличии обдува она выше. Степень защиты IP20, класс электрозащиты I.
Что прислать для расчёта
Для изготовления точной замены предоставьте: чертёж или образец старого ТЭН, его маркировку, параметры питания (напряжение 220В), условия работы (спокойный воздух или обдув). Если образца нет, укажите модель оборудования.
- Чертёж или образец
- Маркировка старого ТЭН
- Параметры питания
- Условия работы (спокойный воздух/обдув)
- Модель оборудования
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости сравните длину, мощность, напряжение и крепление с вашим оборудованием. Если параметры совпадают, ТЭН подходит. Уточните наличие обдува и температуру воздуха.
Нужен ли обдув вентилятором?
Обдув влияет на допустимую удельную нагрузку. В конвекторах без вентилятора (естественная конвекция) нагрузка 2-3 Вт/см², с обдувом она выше. Уточните условия эксплуатации вашего оборудования, чтобы правильно подобрать режим.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН по вашим размерам: длина, форма, мощность, напряжение и крепление из чертежа или образца. Возможно оребрение из углеродистой или нержавеющей стали.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами (должно быть конечным, не бесконечность) и сопротивление между выводом и корпусом (должно быть очень высоким). Низкое сопротивление на корпус указывает на пробой изоляции.
Что прислать для расчёта?
Пришлите чертёж или образец старого ТЭН, его маркировку, параметры питания (напряжение 220В), условия работы (спокойный воздух или обдув), модель оборудования. Если образца нет, укажите все измеренные размеры.
Замена по образцу: что измерить у старого ТЭН?
Измерьте развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение (обычно 220В), тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температуру воздуха. Сфотографируйте маркировку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
