Характеристики
| Мощность | 4,5 кВт |
|---|---|
| Напряжение | 220 В |
| Резьба | G1½" |
| Количество ТЭН | 3 шт (2 шт тэн157В10/1,5р220 + 1 шт тэн153В10/1,5р220) |
| Тип | Блок ТЭН для бойлера |
Где применяется и в каком оборудовании
Блок ТЭНБ-4,5 р 220 используется для электродогрева бойлера косвенного нагрева. Он монтируется в резьбовой патрубок 1½" (серии ТРК/TJ) или во фланец для чистки. Такие блоки применяют в системах горячего водоснабжения (ГВС), где нужен дополнительный нагрев воды, например, в бойлерах Taurus Metalac MAX и аналогах. Для проточных схем, как ZOTA InLine, этот блок не предназначен: там требуется трёхфазное подключение 380В и регулировка температуры +30…+70°C.
- Электродогрев бойлера косвенного нагрева
- ГВС в бытовых и промышленных системах
- Замена штатного ТЭН в бойлере
Как подобрать блок ТЭН для бойлера
Подбор блока тэн для бойлера ведётся по параметрам: мощность, напряжение, присоединение и погружная длина. Для воды в баке (стоячая, режим поддержания) удельная мощность q = 3–5 Вт/см². Если нужен быстрый нагрев, учитывайте теплоёмкость воды: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Для бойлера косвенного нагрева с электродогревом стандарт: резьба G1½", напряжение 220 В однофазное. Если оборудование требует трёхфазное подключение 380В, нужен другой блок. При высокой жёсткости воды накипь сокращает срок службы: чистка раз в 8–12 месяцев (при высокой жёсткости каждые 4–6 месяцев).
- Мощность и напряжение: 4,5 кВт, 220 В
- Присоединение: резьба G1½"
- Погружная длина: уточняется по месту установки
- Учёт жёсткости воды и частоты чистки
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт на 220 В с резьбой G1½", оболочка 08Х18Н10Т, для воды и антифриза, длина 450 мм. В другом проекте: для производителя котельного оборудования сделали блоки 72 кВт и 30 кВт на фланце, с гильзой под термопару, трубка из нержавеющей стали. В обоих случаях применялись элементы с удельной мощностью в пределах норм для воды.
Конструкция и материалы

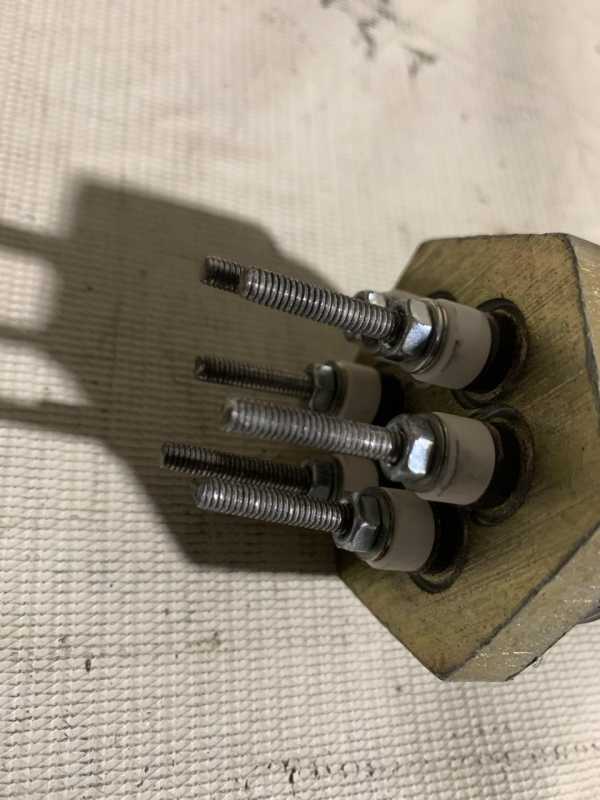

Блок ТЭНБ-4,5 р 220 состоит из трёх элементов: два тэн157В10/1,5р220 и один тэн153В10/1,5р220. Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат: по согласованию. Материал оболочки уточняется при заказе: для обычной воды подходит нержавеющая сталь, для воды с повышенной солёностью (например, морской) нержавейка подвержена питтинговой и щелевой коррозии, там применяется титановый ТЭН.
- Материал оболочки: уточняется при заказе (нержавеющая сталь или титан для солёной воды)
- Исполнение: запрессованные или съёмные ТЭН
- Опции: фланец, гильза, клеммная коробка, термостат
Особенности эксплуатации
При средней жёсткости воды бойлер и ТЭН чистят раз в 8–12 месяцев; при высокой жёсткости: каждые 4–6 месяцев. Накипь снижает теплоотдачу и может вызвать перегрев. Для защиты от коррозии в системах ГВС часто устанавливают магниевый анод. Если в воде есть хлор (например, от хлоргенератора), это ускоряет коррозию: для таких сред лучше титановый ТЭН. Удельная мощность на поверхности ТЭН для воды в баке: 3–5 Вт/см², для проточной воды: 8–12 Вт/см².
- Чистка от накипи: раз в 8–12 месяцев
- Защита: магниевый анод
- Для агрессивных сред: титановый ТЭН
Что прислать для расчёта
Для расчёта блока тэн для водонагревателя нужно прислать: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой. Это позволит точно подобрать блок тэн для бойлера под вашу задачу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему бойлеру?
Блок ТЭНБ-4,5 р 220 с резьбой G1½" подходит для бойлеров косвенного нагрева с электродогревом, где есть резьбовой патрубок 1½". Уточните погружную длину и модель оборудования.
Из какой стали сделан блок?
Материал оболочки в названии товара не указан и уточняется при заказе: стандартно нержавеющая сталь, для морской или солёной воды нужен титановый ТЭН.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
Как проверить старый блок?
Проверьте сопротивление изоляции мегомметром, целостность оболочки и состояние резьбы. Сравните мощность и напряжение с требованиями оборудования.
Что прислать для расчёта?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Какой ток потребляет блок при 220 В?
Ток зависит от мощности. Для 4,5 кВт при 220 В ток рассчитывается по закону Ома. Точное значение уточните по паспорту оборудования.
