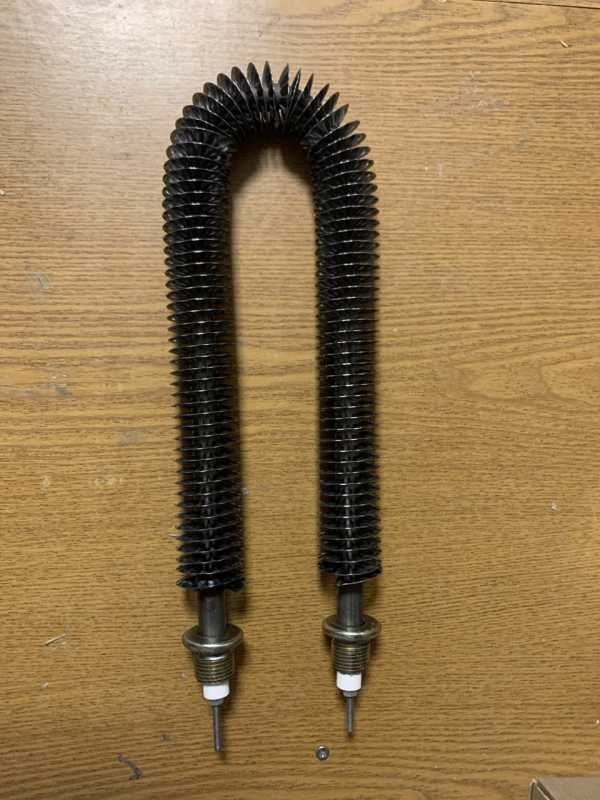

Характеристики
| Тип | ТЭНР (воздушный оребренный) |
|---|---|
| Длина развертки | 62 см |
| Диаметр трубки | 13 мм |
| Мощность | 2,0 кВт |
| Напряжение | 220 В |
| Среда (маркировка) | K - движущийся воздух, оболочка свыше 450°C |
| Форма | Ф-2 (код по маркировке) |
| Крепление | штуцер G1/2 |
Где применяется ТЭНР
ТЭНР с кодом среды K рассчитан на движущийся воздух и применяется в оборудовании с принудительным обдувом: конвекторах с вентилятором, калориферах для теплиц и сельскохозяйственных зданий, тепловых пушках.
- Конвекторы с принудительным обдувом
- Калориферы для теплиц
- Тепловые пушки
- Обогрев теплиц и сельскохозяйственных помещений
Как подобрать ТЭНР
При подборе учитывают мощность, напряжение, длину, форму, наличие обдува.
ГОСТ 13268-88 делит коды среды по подвижности воздуха и предельной температуре оболочки: до 450°C - коды С (спокойный)/О (движущийся), углеродистая сталь; свыше 450°C - коды Т (спокойный)/К (движущийся), жаростойкая нержавеющая сталь.
В конвекторах с обдувом используется термостат для регулировки, при перегреве срабатывает тепловая защита (автоматический перезапуск или ручной сброс - по исполнению оборудования).
Материал оребрения: почему здесь нержавеющая сталь
В маркировке этого ТЭНР указан код среды K - движущийся воздух, оболочка свыше 450°C. По правилу ГОСТ 13268-88 для такой температуры применяется жаростойкая нержавеющая сталь, а не углеродистая. Материал оболочки у этой позиции зафиксирован маркировкой, а не выбирается произвольно.
Для других кодов среды (С, Т, О) материал может быть иным - уточняйте по маркировке конкретного ТЭНР. По индивидуальному заказу делаем оребрение из углеродистой или нержавеющей стали под нужный температурный режим.
Что нужно для расчёта ТЭНР
Для изготовления ТЭНР по вашим размерам необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность, напряжение, тип крепления (штуцер, фланец), материал оребрения, наличие обдува и температура воздуха.
Также можно прислать модель оборудования или фото старого ТЭН с маркировкой.
Конструкция и условия работы ТЭНР
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки при той же мощности.
ТЭНР выпускаются прямой и U-образной формы, с креплением штуцером или на фланце - по индивидуальному заказу.
Поскольку код среды этого ТЭНР - K (движущийся воздух, свыше 450°C), эксплуатация без работающего вентилятора не допускается: это приводит к перегреву и выгоранию ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот ТЭНР к моему оборудованию?
Сравните мощность, напряжение, длину, присоединение и код среды с параметрами вашего старого ТЭН. Код K означает движущийся воздух и оболочку из жаростойкой нержавеющей стали - такой ТЭНР предназначен для оборудования с обдувом.
Обязательно ли использовать обдув вентилятором с этим ТЭНР?
Да. Код среды K означает, что ТЭНР рассчитан на движущийся воздух и оболочку свыше 450°C. Подача питания при отключённом вентиляторе запрещена - это приводит к перегреву и выгоранию ТЭН.
Можно ли заказать ТЭНР другой длины или с другим креплением?
Да, по заказу делаем ТЭНР любой длины, формы (прямой, U-образный) и с разным креплением: штуцер, фланец. Для расчёта нужны размеры.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление изоляции и целостность спирали. Визуально оцените состояние оребрения и контактов. Лучше измерить мощность при рабочем напряжении.
Что нужно прислать для расчёта нового ТЭНР?
Необходимы: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува. Можно прислать фото или чертёж.
Какой материал оребрения выбрать: углеродистую или нержавеющую сталь?
Материал определяется кодом среды в маркировке: до 450°C (коды С, О) - углеродистая сталь, свыше 450°C (коды Т, К) - жаростойкая нержавеющая сталь. У этого ТЭНР код K, поэтому оболочка - из жаростойкой нержавеющей стали.
