Характеристики
| Тип | ТЭНБ |
|---|---|
| Мощность | 3,75 кВт |
| Напряжение | 220/380 В |
| Серия | СЭМ |
| Обозначение | 3,75Z |
Где применяется и в каком оборудовании
Блок ТЭНБ-3,75Z 220/380 (СЭМ) используется в проточных электроводонагревателях ZOTA InLine (380В, регулировка 30–70°C), подогревателях бассейнов Pahlen Compact и Hi-Flow (до 18 кВт, корпус AISI-316, элемент титан), а также в Elecro Flow Line (12–15 кВт, 400В, титан). Подходит для промышленных накопительных водонагревателей VLM (100–1500 л) при совпадении параметров присоединения и мощности.
Блок ТЭН для бойлера косвенного нагрева подключается через резьбовой патрубок 1 1/2" (серии ТРК/TJ). Применяется для нагрева воды в бассейнах, бойлерах и системах ГВС. Для корректной работы необходима защита от перегрева и датчик потока, как в оборудовании Pahlen.
Подбор и расчёт
Для подбора блока укажите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки. Для промышленных баков расчёт ведут по ΔT и времени нагрева, бытовой ориентир 1 Вт/л не применяется.
Уточните модель оборудования или пришлите фото старого блока с биркой. Это позволит точно определить резьбу (например, G1½" или 1") и конфигурацию.
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Материалы и стойкость к коррозии
В бассейнах с хлором и солью обычная нержавейка подвержена щелевой и гальванической коррозии. Для морской воды и агрессивных сред применяют титан или специальные сплавы. Точный материал оболочки блока ТЭНБ-3,75Z 220/380 (СЭМ) уточняйте по паспорту изделия при заказе.
При повышенной солёности титан - единственный материал, предотвращающий гальваническую реакцию и разрушение конструкции. Если оборудование работает с хлором или солью, укажите это при заказе - материал оболочки подбирается под условия эксплуатации.

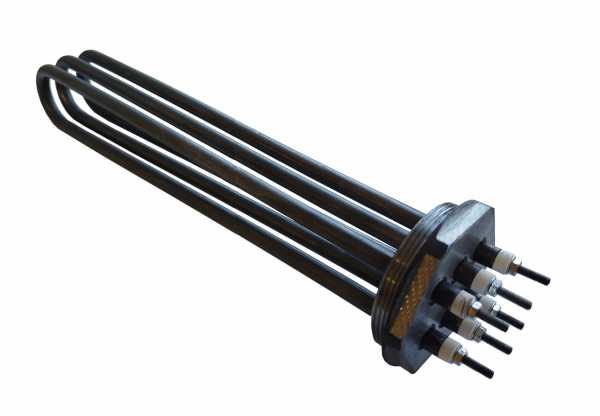

Особенности конструкции ТЭНБ
ТЭНБ – это фланец или резьбовая пробка с трубной резьбой по ГОСТ 6357-81, в которой герметично запрессованы одиночные ТЭН Ø10 мм. Резьбовые выводы М4 закрываются пластиковым колпаком. В отличие от сухих ТЭН, данный блок погружного типа.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить гильза под датчик, клеммная коробка, термовыключатель. Проверку изоляции выполняют мегаомметром на 500 В между оболочкой и контактами. Для однофазного подключения блок может работать от 220 В.
Что прислать для расчёта
Для расчёта нового блока необходимы следующие данные: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости необходима информация о модели оборудования, присоединительной резьбе, погружной длине и мощности. Пришлите фото старого блока с биркой.
Из какой стали сделан блок?
Маркировка СЭМ в названии не означает конкретный материал оболочки - уточняйте состав по паспорту изделия при заказе. Для бассейнов с хлором и солью обычно применяют нержавейку устойчивых марок или титан.
Можно ли отремонтировать или сделать съёмные ТЭН?
По заказу возможна поставка со съёмными ТЭН. Стандартно ТЭНы запрессованы. Ремонт возможен заменой всего блока.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром с напряжением не менее 500 В между оболочкой и контактами. Также проверьте целостность ТЭН омметром.
Что прислать для расчёта?
Укажите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока.
Подходит ли блок для бассейна с хлором и солью?
Для бассейнов с хлором и солью обычная нержавейка подвержена щелевой и гальванической коррозии, стойкий вариант - титан. Маркировка СЭМ в названии не определяет материал напрямую - уточните материал оболочки при заказе под вашу среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
