Характеристики
| Мощность | 4725 Вт |
|---|---|
| Напряжение | 220 В |
| Длина | 2940 мм |
| Диаметр оребрения | 310 мм |
| Материал оболочки | Нержавеющая сталь |
Где применяется и в каком оборудовании
Тэн воздушный оребренный (ТЭНР) устанавливается в бытовые электроконвекторы с тепловой защитой, например Resanta и KN-Electro. Также используется в калориферах для обогрева теплиц и сельскохозяйственных зданий.
Подбор по удельной поверхностной мощности и обдуву
По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) удельная нагрузка до 2,2 Вт/см², для движущегося воздуха от 6 м/с - до 5,5 Вт/см². Необходимо определить скорость воздуха в месте установки. При работе без обдува нагрузка должна быть снижена, иначе возможен перегрев.
Материал оребрения: углеродистая или нержавеющая сталь
По ГОСТ 13268-88 при температуре оболочки до 450°C применяется углеродистая сталь, выше 450°C - жаростойкая нержавеющая сталь. Данный ТЭНР (тэн оребренный нержавейка) имеет оребрение из нержавеющей стали, что позволяет работать при повышенных температурах. По заказу делаем оребрение из углеродистой стали для менее нагруженных режимов.
Конструктивные особенности и изготовление по заказу

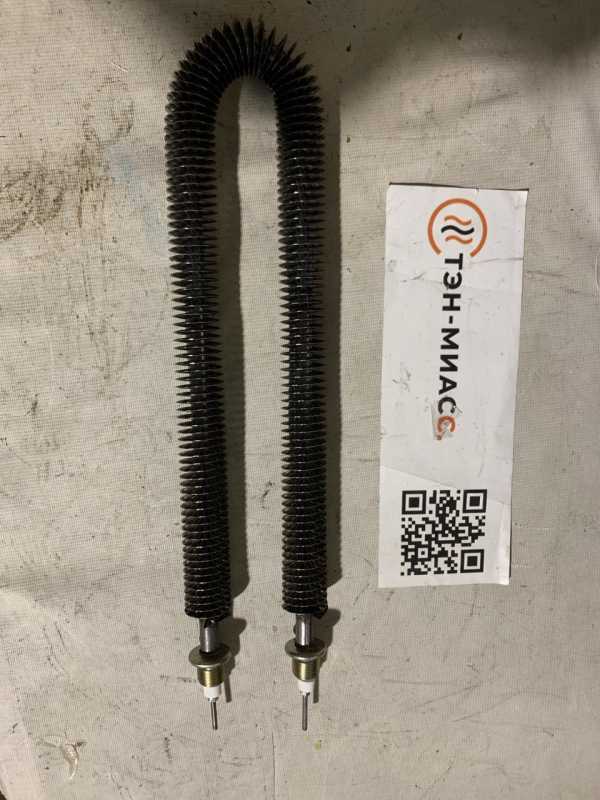

Оребрённый ТЭН состоит из трубчатой оболочки с навитым ребром. В данном исполнении длина 2940 мм, диаметр оребрения 310 мм. По заказу делаем другие размеры, форму (прямую или U-образную), крепление штуцером или на фланце. Материал оребрения - нержавеющая или углеродистая сталь.
Особенности эксплуатации в электроконвекторах
При монтаже в электроконвектор важно соблюдать зазоры: от пола до нижней трубы 160-180 мм, от верха прибора до подоконника не менее 120 мм, от стены 50 мм. Несоблюдение снижает теплоотдачу на 10-20%. Типовая конструкция включает стальной корпус с перфорированной решёткой, биметаллический или электронный термостат. Степень защиты IP20, класс I. В конвекторах с тепловой защитой при перегреве происходит автоматический перезапуск.
Что прислать для расчёта
Для подбора или изготовления аналога необходимы: развёрнутая длина и форма, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Желательно прислать фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Необходимо сравнить размеры, мощность и крепление. Если ваш ТЭН имеет длину 2940 мм, диаметр оребрения 310 мм, мощность 4725 Вт и напряжение 220 В, то подходит. Для точной проверки пришлите фото или маркировку.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но при естественной конвекции удельная нагрузка должна быть ниже. Если в вашем оборудовании есть вентилятор, ТЭН может работать на полную мощность. Без обдува мощность следует ограничить.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем любую длину, форму и крепление (штуцер, фланец). Уточните требуемые параметры при заказе.
Как проверить старый ТЭН перед заменой?
Проверьте сопротивление мультиметром, целостность изоляции. Сравните маркировку с параметрами нового ТЭН. Если есть сомнения, пришлите фото для идентификации.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, фото старого нагревателя с маркировкой.
Когда выбирать углеродистую сталь оребрения, а когда нержавеющую?
Углеродистая сталь применяется при температуре оболочки до 450°C. Если температура выше или требуется коррозионная стойкость, выбирайте нержавеющую сталь. Для данного ТЭН используется нержавейка.
