Характеристики
| Тип | ТЭНР |
|---|---|
| Длина (условное обозначение) | 120 |
| Диаметр оболочки | 13 мм (А13) |
| Мощность | 3,0 кВт |
| Напряжение | 220 В |
| Среда | движущийся воздух (код О) |
| Форма | Ф-2 (код по каталогу производителя) |
| Межосевое расстояние | 90 мм |
Где применяется и в каком оборудовании
ТЭНР 120 А13/3,0 О 220 используется в электроконвекторах с естественной конвекцией и в конвекторах отопления с принудительным обдувом.
Также применяется в тепловых пушках для теплиц и калориферах для сельскохозяйственных зданий и других крытых помещений.
Входит в состав климатической техники, например, в конвекторах Tizest TEC с обдувом.
Как читать маркировку ТЭНР
Маркировка ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90 расшифровывается по ГОСТ 13268-88 и внутренним кодам производителя.
120 - условная длина развёртки, А13 - диаметр оболочки 13 мм, /3,0 - мощность 3,0 кВт, О - среда движущийся воздух (скорость от 6 м/с), 220 - напряжение, Ф-2 - код формы по каталогу производителя, МО-90 - межосевое расстояние 90 мм.
Код О означает, что допустимая удельная поверхностная мощность - 5,5 Вт/см² при температуре оболочки до 450°C.
Подбор по мощности и условиям эксплуатации
Для правильного подбора необходимо учитывать удельную поверхностную мощность (Вт/см²). Для спокойного воздуха (естественная конвекция) она составляет 2,0-3,0 Вт/см², для движущегося воздуха (обдув от 6 м/с) - до 5,5 Вт/см² по ГОСТ.
Если оборудование работает с обдувом (например, вентилятор), можно использовать более высокую мощность на том же размере ТЭНР.
При монтаже в конвектор отопления соблюдайте расстояния: от пола до оси 160-180 мм, от подоконника не менее 75% ширины прибора, от стены не менее 50 мм.

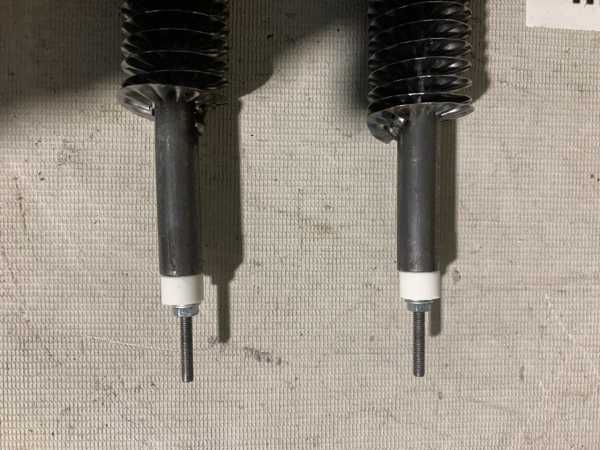

Конструктивные особенности
Оребрённый воздушный ТЭН (ТЭНР) может быть выполнен с оребрением из углеродистой или нержавеющей стали.
Форма: прямая или U-образная. Крепление - штуцер с гайкой или фланец.
В конвекторах часто устанавливается за перфорированной решёткой, обеспечивающей естественную конвекцию.
Условия монтажа и эксплуатации
Электроконвекторы с этим ТЭНР оснащаются тепловой защитой - биметаллическим термостатом, который отключает нагреватель при перегреве. Некоторые модели имеют автоматический перезапуск после остывания.
Важно обеспечить свободный приток воздуха: не перекрывать решётку, соблюдать монтажные зазоры.
Для оборудования с обдувом минимальная скорость воздуха - не менее 1-2 м/с (зависит от производителя), что ниже порога 6 м/с по ГОСТ.
Что прислать для расчёта
- Развёрнутая длина и форма (прямой, U-образный)
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Наличие обдува вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для проверки совместимости сравните маркировку старого ТЭН: длину, диаметр, мощность, напряжение и среду. Если код среды О, то он предназначен для движущегося воздуха.
Нужен ли обдув вентилятором для работы этого ТЭНР?
Да, маркировка О означает, что ТЭН рассчитан на работу в потоке воздуха со скоростью от 6 м/с. Без обдува мощность необходимо снижать до 2-3 Вт/см².
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН по размерам заказчика: меняем длину, форму, мощность, напряжение и тип крепления.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром (должно соответствовать мощности), проверьте целостность изоляции, осмотрите оребрение на повреждения. Сравните маркировку с требуемыми параметрами.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха, а также фото старого нагревателя с маркировкой.
Как читать маркировку ТЭНР?
Например, ТЭНР 120 А13/3,0 О 220 Ф-2 МО-90: 120 - длина, А13 - диаметр 13 мм, /3,0 - мощность 3 кВт, О - движущийся воздух, 220 - напряжение, Ф-2 - код формы по каталогу производителя, МО-90 - межосевое расстояние 90 мм.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
