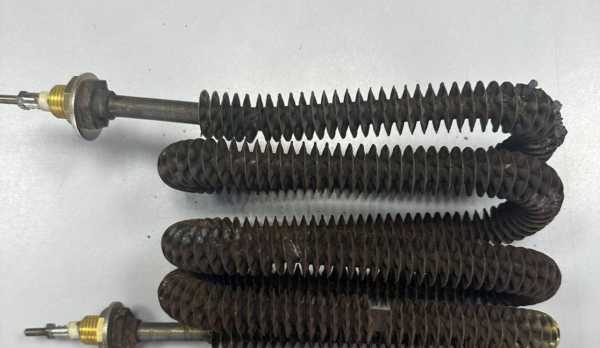

Характеристики
| Тип | Воздушный оребрённый |
|---|---|
| Мощность | 1 кВт |
| Межосевое расстояние | 100 мм |
| Крепление | Фланец резьба 1/4 |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Это позволяет при той же мощности работать при более низкой температуре оболочки (ориентир 300-400°C).
В спокойном воздухе без обдува оребрённый ТЭН (ТЭНР) может работать с удельной нагрузкой до 2,2 Вт/см² по ГОСТ 13268-88. Без оребрения гладкая трубка при такой же мощности перегревалась бы.
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН широко применяются в климатической технике: бытовых электроконвекторах с естественной конвекцией. Типовая конструкция конвектора: стальной корпус, перфорированная декоративная решётка и оребрённый ТЭН. Регулировка температуры осуществляется биметаллическим или электронным термостатом.
В конвекторах с принудительным обдувом (например, Tizest TEC) тот же тип ТЭН работает при большей удельной нагрузке за счёт обдува.
Калориферы для теплиц и сельскохозяйственных зданий (серия ЭКО и аналоги) также комплектуются оребрёнными ТЭН. Они предназначены для обогрева крытых помещений.
Подбор по условиям эксплуатации
Удельная нагрузка на ТЭНР зависит от скорости воздуха. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка 2,2 Вт/см², для движущегося от 6 м/с (код О) - 5,5 Вт/см². Это означает, что один и тот же ТЭН в режиме обдува может отдавать почти в 2,5 раза больше мощности.
При подборе учитывайте мощность на метр длины нагревателя и температуру оболочки. Для конвекторов с тепловой защитой (например, Resanta) при перегреве срабатывает защита и происходит автоматический перезапуск после остывания.
Конструктивные особенности и варианты исполнения
Оребрённые воздушные ТЭН могут изготавливаться по размерам заказчика. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
У производителей ТЭНР по ГОСТ 13268-88 диаметры оболочки: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм. Напряжение может быть от 12 до 380 В.
Особенности монтажа и тепловая защита
При монтаже конвектора с оребрённым ТЭН соблюдайте расстояния: от пола до оси нагревателя 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора (или не менее 120 мм до перфорированной решётки), от задней стенки до стены не менее 50 мм. Несоблюдение может снизить теплоотдачу на 10-20%.
В конвекторах с тепловой защитой при перегреве ТЭН происходит автоматический перезапуск после остывания. При частых срабатываниях необходимо устранить причину перегрева.
Что прислать для расчёта
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами.
- Мощность и напряжение.
- Крепление: штуцер, резьба, фланец.
- Материал оребрения.
- Есть ли обдув вентилятором и температура воздуха.
- Модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для определения совместимости необходимы параметры: мощность, напряжение, межосевое расстояние, тип крепления и наличие обдува. Сравните их с характеристиками вашего оборудования.
Нужен ли обдув вентилятором?
Если оборудование работает в режиме естественной конвекции (спокойный воздух), обдув не требуется. Для принудительного обдува скорость воздуха должна быть не менее 1-2 м/с, чтобы избежать перегрева.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН с другими размерами, формой и типом крепления. Для расчёта нужен чертёж или образец.
Как проверить старый ТЭН?
Проверьте сопротивление изоляции и целостность оболочки. Сравните маркировку с требуемыми параметрами. При наличии следов перегрева или коррозии замените ТЭН.
Что прислать для расчёта?
Пришлите развёрнутую длину и форму, мощность и напряжение, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха, а также фото или маркировку старого нагревателя.
Зачем нужно оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена, снижая температуру оболочки. Без оребрения в спокойном воздухе при той же мощности ТЭН перегревался бы. Оребрение обязательно для конвекторов и калориферов без обдува.
