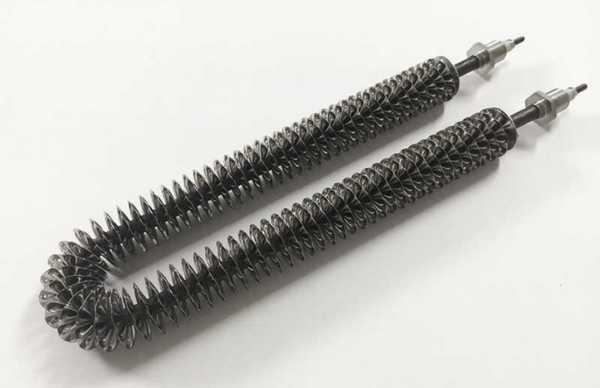

Характеристики
| Мощность | 1500 Вт |
|---|---|
| Напряжение | 220 В |
| Форма | U-образный |
| Длина (развёрнутая) | 48 см |
Где применяется и в каком оборудовании
Оребрённые ТЭН (ТЭНР) устанавливаются в бытовые электроконвекторы без вентилятора (естественная конвекция) и в конвекторы с принудительным обдувом.
В конвекторах типа KN-Electro и Resanta применяется один оребрённый воздушный ТЭН с биметаллическим термостатом и тепловой защитой (автоматический перезапуск после остывания). Оборудование работает как обогреватель помещения.
Конструкция и оребрение
Оребрение выполняется навивкой стальной ленты на трубку, что увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Коэффициент оребрения в зависимости от шага и высоты ленты составляет от 5,8 до 22,6.
По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) допустимая удельная нагрузка 2,2 Вт/см², температура оболочки до 450°C. Для движущегося воздуха (обдув) нагрузка может достигать 5,5 Вт/см². При одинаковой мощности оребрённый ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C).
Форма и крепление: прямой или U-образный
ТЭН может быть прямым или U-образным. U-образная форма позволяет компактно разместить нагреватель в корпусе конвектора при той же развёрнутой длине.
Крепление выполняется штуцером с гайкой или на фланце. По заказу делаем любую длину, форму и тип крепления под ваше оборудование.
Как подобрать
Для подбора нового ТЭН необходимы: развёрнутая длина и форма (прямой или U-образный), мощность и напряжение, тип крепления, материал оребрения, наличие обдува вентилятором и температура воздуха.
Учитывайте, что при естественной конвекции (спокойный воздух) удельная нагрузка ниже, чем при обдуве. Для замены ТЭН конвектора сверьтесь с маркировкой старого нагревателя.
Что прислать для расчёта
Для расчёта нового ТЭН пришлите: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, есть ли обдув вентилятором и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните мощность, напряжение, форму и длину с параметрами старого нагревателя. Уточните наличие обдува и тип крепления.
Нужен ли обдув вентилятором?
Оребрённый ТЭН может работать как в естественной конвекции (без вентилятора), так и с принудительным обдувом. При обдуве допустимая мощность выше, но без обдува перегрев приведёт к выходу из строя. Уточните условия эксплуатации вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН любой длины, формы (прямой или U-образный) и с нужным креплением (штуцер, фланец). Пришлите чертёж или образец.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами (должно быть близко к расчётному по мощности) и сопротивление изоляции между выводом и корпусом (не менее 20 МОм). Визуально оцените целостность оребрения и отсутствие следов перегрева.
Что прислать для расчёта?
Для расчёта нового ТЭН необходимы: развёрнутая длина и форма, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
В чём разница между прямым и U-образным ТЭН?
Прямой ТЭН проще по конструкции, U-образный позволяет уменьшить габариты нагревателя при той же развёрнутой длине. Выбор зависит от места установки в корпусе оборудования.
