Характеристики
| Тип изделия | Блок ТЭН |
|---|---|
| Крепление | Фланец |
| Элемент | ТЭН |
| Конструкция | Блок |
Где применяется и в каком оборудовании
Блок ТЭН на фланце используется в бойлерах косвенного нагрева с электродогревом, проточных электроводонагревателях ZOTA InLine, моечных и посудомоечных машинах (купольные типа TATRA, МПК), подогревателях бассейнов Pahlen.
В бойлерах блок монтируется во фланец для чистки, в проточных нагревателях - на 380В трёхфазный, в посудомоечных машинах - отдельный блок нагрева воды ополаскивания до 9,1 кВт.
- Бойлеры косвенного нагрева (Taurus Metalac MAX и аналоги)
- Проточные водонагреватели ZOTA InLine
- Купольные посудомоечные машины (TATRA, МПК)
- Подогреватели бассейнов Pahlen Compact, Hi-Flow
Подбор блока ТЭН
При подборе учитывайте среду нагрева, напряжение питания и схему подключения. Для трёхфазной сети 380В блоки собираются в «звезду» (элементы на 220В) или «треугольник» (элементы на 380В). Мощность каждой ветви звезды должна быть одинаковой, иначе перекос фаз.
Материал оболочки выбирается по среде: сталь 10 - для воздуха/масла, AISI 304/08Х18Н10 - для воды и пара, 12Х18Н10Т - для пищевых сред, 316L/Inconel - для агрессивной химии, титан - для хлоридов и морской воды.
- Определите среду и температуру
- Выберите напряжение и схему (звезда/треугольник)
- Рассчитайте мощность по ΔT и объёму
- Укажите погружную длину и присоединение
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане получило блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для воды и антифриза, длина 450 мм.
Конструктивные особенности и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец, гильза под датчик, колпак или клеммная коробка, термостат.
Для защиты от коррозии применяются жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев. В солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии, поэтому используют титан.
- Запрессованные или съёмные ТЭН
- Гильза под термопару/датчик
- Клеммная коробка или колпак
- Магниевый анод в комплекте
Особенности эксплуатации и защиты
При холодном старте нагрева возможно образование накипи на мокром ТЭНе. Сухой ТЭН (в гильзе) не контактирует с водой и не обрастает накипью, его можно менять без слива бака.
Для бассейнов с хлоргенератором и солёной водой обязателен титановый нагревательный элемент и датчик потока, чтобы исключить перегрев и коррозию.
- Сухой ТЭН - без накипи, замена без слива
- Мокрый ТЭН - быстрее обрастает накипью
- Титан - единственный материал для солёной воды
- Датчик потока обязателен для проточных нагревателей
Что прислать для расчёта
Для точного расчёта блока ТЭН сообщите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.

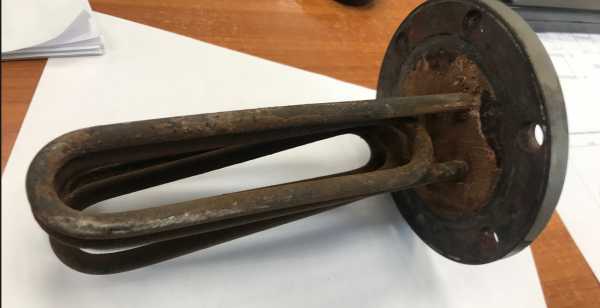

Если есть модель оборудования или фото старого блока с биркой - это ускорит подбор.
- Среда нагрева и температура
- Тип присоединения и размер
- Мощность, напряжение, количество ТЭН
- Погружная длина и место монтажа
- Модель оборудования или фото бирки
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки сообщите модель оборудования, мощность, напряжение и присоединение. Блоки на фланце подходят к большинству промышленных водонагревателей и бойлеров.
Из какой стали делают блоки ТЭН?
Материал оболочки зависит от среды: для воды - AISI 304/08Х18Н10, для агрессивных сред - 316L, Inconel или титан. Для воздуха и масла - сталь 10.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, что упрощает замену. Ремонт возможен при замене отдельных элементов.
Как проверить старый блок перед заказом?
Измерьте сопротивление каждого ТЭН, проверьте целостность изоляции. Сфотографируйте бирку с параметрами и присоединение.
Что прислать для расчёта блока?
Укажите среду, температуру, мощность, напряжение, количество ТЭН, погружную длину и тип присоединения. Желательно фото старого блока.
Какой блок нужен для промышленного водонагревателя и СЭВ?
Для СЭВ и промышленных водонагревателей используют блоки на фланце с нержавеющей оболочкой. Мощность и напряжение подбираются под объём бака и требуемую ΔT, материал оболочки - под среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
