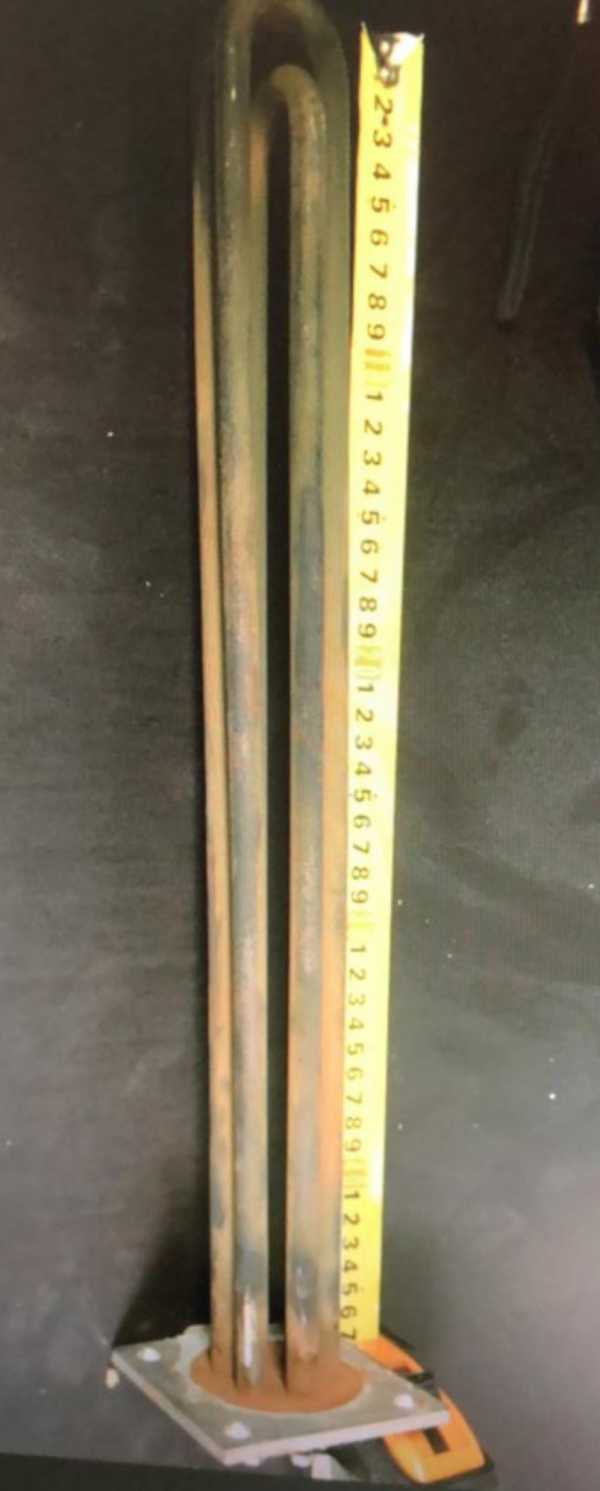

Характеристики
| Тип | Блок трех сегментных ТЭН |
|---|---|
| Общая мощность | 7,5 кВт |
| Мощность каждого ТЭН | 2,5 кВт |
| Количество ТЭН | 3 |
| Фланец | в комплекте |
Применение блока ТЭН 7,5 кВт
Блок используется в промышленных накопительных электроводонагревателях типа VLM объёмом 100-1500 л, в бойлерах косвенного нагрева с электродогревом, в подогревателях бассейнов Elecro Flow Line, а также в проточных нагревателях ZOTA InLine.
Фланец позволяет монтировать блок в баки из нержавеющей стали через ответный фланец.
Подбор блока по параметрам
Для подбора блока учитывайте общую мощность, напряжение, число ТЭН и тип присоединения. В нашем каталоге блоки с резьбой G1½" и G2" выпускаются на мощности 3-15 кВт, данный блок с фланцем - 7,5 кВт.
Удельная поверхностная мощность (Вт/см²) выбирается по среде: для проточной воды до 12 Вт/см², для стоячей - до 5 Вт/см², чтобы избежать накипеобразования и щелевой коррозии.
По рабочему эталону, для проточной воды q = 8-12 Вт/см². По заказу делаем блоки со съёмными ТЭН или с покрытием для агрессивных сред.
Из нашей практики
Производитель котельного и водонагревательного оборудования: изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Управление: термостат или автоматика
Данный блок ТЭН для бойлера может комплектоваться термостатом для поддержания заданной температуры, либо подключаться к внешней автоматике. Диапазон термостата согласовывается отдельно под задачу.
В комплект по согласованию входит гильза под датчик, колпак или клеммная коробка, термостат. Выбор схемы управления зависит от задачи: термостат проще, автоматика точнее.
Конструктивные особенности блока ТЭН
Материал оболочки ТЭН подбирается по среде: для воды - нержавеющая сталь AISI 304/08Х18Н10, для агрессивных сред - 12Х18Н10Т, 316L или титан. Для защиты от накипеобразования рекомендуется установка магниевого жертвенного анода.
Возможно трёхфазное подключение блока. Гильза ТЭН позволяет установить датчик температуры. По заказу делаем титановый нагревательный элемент для хлорированной воды.
При холодном старте нагрева удельная мощность не должна превышать допустимых значений для предотвращения перегрева. Конструктивно блок относится к типу ТЭНБ - блок ТЭН с фланцем.
Что прислать для расчёта
Для точного подбора блока ТЭН для водонагревателя или бойлера предоставьте следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости уточните присоединение (фланец или резьба), мощность, напряжение и погружную длину. По вашим данным подберём аналог.
Из какой стали изготовлены ТЭН?
Материал оболочки подбирается по среде: для воды - нержавеющая сталь AISI 304/08Х18Н10, для агрессивных сред - 12Х18Н10Т, 316L или титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - это позволяет заменять элементы по отдельности.
Как проверить старый блок ТЭН?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию мегоомметром. Сравните мощность с номиналом по формуле P=U²/R.
Что прислать для расчёта нового блока?
Пришлите данные: что нагреваете, температуру, присоединение, мощность, напряжение, погружную длину, модель оборудования или фото старого блока.
Блок с термостатом или управление от автоматики - что выбрать?
Блок может быть укомплектован термостатом для автономной работы или подключаться к внешней автоматике. Выбор зависит от задачи: термостат проще, автоматика точнее.
