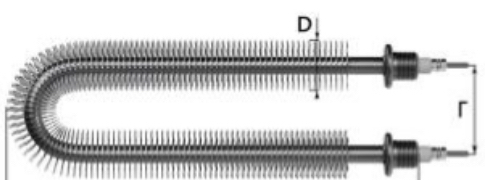

Характеристики
| Тип | ТЭНР (трубчатый электронагреватель ребристый) |
|---|---|
| Мощность | 1.25 кВт |
| Напряжение | 220 В |
| Резьба | G1/2 |
| Материал оболочки | нержавеющая сталь |
| Среда | спокойный воздух (естественная конвекция) |
| Крепление | штуцер |
Где применяется и в каком оборудовании
Тэн оребренный нержавейка используется в бытовых электроконвекторах без вентилятора (естественная конвекция), например в моделях KN-Electro и Resanta. Также применяется в климатической технике для обогрева теплиц и крытых помещений, если их конструкция рассчитана на спокойный воздух. Для оборудования с принудительным обдувом (типа Tizest) этому коду Т (спокойный воздух) соответствует другой код среды - К (движущийся воздух, нержавеющая сталь) - такой ТЭН подбирается отдельно.
Подбор по нагрузке и среде
По ГОСТ 13268-88 (Табл.4) для спокойного воздуха: код С (углеродистая сталь, оболочка до 450°C) - допустимая нагрузка 2,2 Вт/см², код Т (жаростойкая нержавеющая сталь, оболочка свыше 450°C) - 5,0 Вт/см². У этого ТЭНР маркировка Т, значит допустимая удельная нагрузка - до 5,0 Вт/см². Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому при одинаковой мощности температура оболочки ниже, чем у гладкого ТЭН. При подборе учитывайте мощность, напряжение, резьбу и условия эксплуатации.
Конструкция и материалы
Оболочка из нержавеющей стали, оребрение из углеродистой или нержавеющей стали. Крепление – штуцер G1/2. По заказу делаем другую длину, форму (прямой или U-образный), мощность и напряжение. Возможно изготовление с фланцем или под заказчика.
Особенности работы: спокойный и движущийся воздух
В спокойном воздухе (естественная конвекция) этот ТЭНР (код Т, нержавеющая сталь) допускает удельную нагрузку до 5,0 Вт/см² - это выше, чем у кода С (углеродистая сталь, 2,2 Вт/см²), именно благодаря более термостойкому материалу оболочки. При переходе на принудительную конвекцию (обдув) для нержавеющей оболочки действует код К - до 6,5 Вт/см², но это уже другая маркировка, а не тот же ТЭН на повышенной нагрузке. В паспортах конвекторов указывают тепловую защиту и биметаллический термостат для поддержания температуры.
Требования по ГОСТ и безопасность
Изделие соответствует ГОСТ 13268-88 (класс среды Т: спокойный воздух, оболочка свыше 450°C, жаростойкая нержавеющая сталь). Класс электрозащиты I и степень защиты IP20 - это параметры корпуса готового прибора (конвектора), в который устанавливается ТЭН, а не самого нагревательного элемента. В конвекторах используется биметаллический или электронный термостат для поддержания температуры и отключения при перегреве. При частых срабатываниях тепловой защиты проверьте условия эксплуатации. Тэн оребренный нержавейка также подходит для конвекторов отопления.
Что прислать для расчёта
Для изготовления или подбора аналога нужны: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот тэн оребренный нержавейка к моему оборудованию?
Сверьте мощность, напряжение, резьбу G1/2 и среду (спокойный воздух). Если ваш конвектор использует оребренный ТЭН для естественной конвекции, этот подойдет. Для точной совместимости пришлите фото или маркировку старого нагревателя.
Нужен ли обдув вентилятором для этого ТЭН?
Нет, этот ТЭН рассчитан на спокойный воздух (код Т). Если планируете принудительный обдув, для нержавеющей оболочки это будет уже код К (движущийся воздух, до 6,5 Вт/см² по ГОСТ) - такой ТЭН правильнее подбирать отдельно, а не использовать этот же экземпляр с повышенной нагрузкой.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭНР с другими размерами: длина, форма (прямой, U-образный), мощность, напряжение, крепление (штуцер, фланец, резьба). Для расчёта нужен чертёж или образец.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром (должно соответствовать мощности), проверьте сопротивление изоляции между оболочкой и выводами (не менее 20 МОм), осмотрите на трещины, коррозию или оплавления. При сомнениях замените.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха, а также фото или маркировку старого нагревателя.
В чем разница между спокойным и движущимся воздухом по нагрузке?
По ГОСТ 13268-88 нагрузка зависит и от среды, и от материала оболочки: для спокойного воздуха код С (углеродистая сталь) - 2,2 Вт/см², код Т (нержавеющая сталь, как у этого ТЭН) - 5,0 Вт/см². Для движущегося воздуха (от 6м/с): код О (углеродистая сталь) - 5,5 Вт/см², код К (нержавеющая сталь) - 6,5 Вт/см². У этого ТЭНР маркировка Т, то есть спокойный воздух и допустимая нагрузка до 5,0 Вт/см².
