Характеристики
| Тип | ТЭНП |
|---|---|
| Напряжение | 24 В |
| Маркировка | 5Н24 |
| Конструкция | патронный нагреватель |
Конструкция патронного нагревателя

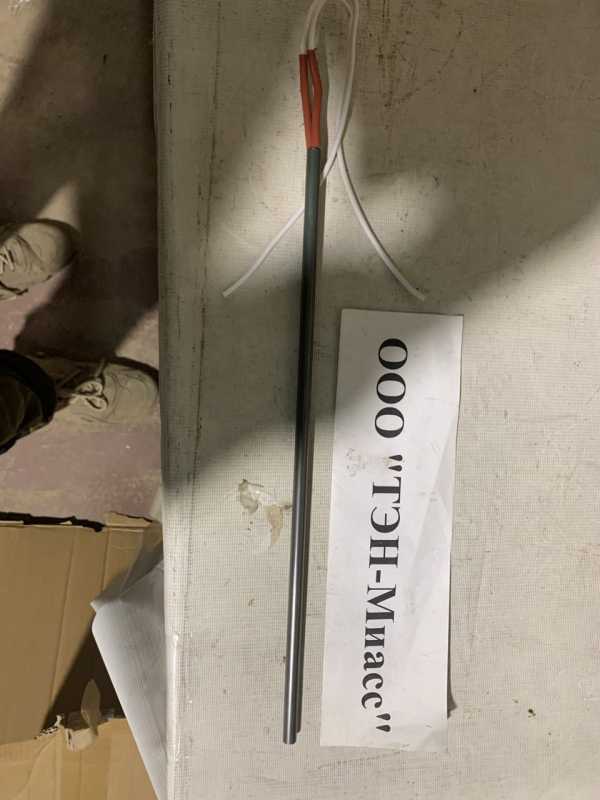

Патронный ТЭН (ТЭНП) - одноконцевой нагреватель, выводы расположены с одной стороны корпуса. Маркировка 38,5.9,5.0,5Н24 задаёт типоразмер и напряжение питания 24В; мощность зависит от сопротивления нагревательной спирали внутри оболочки.
У производителей оболочку патронных ТЭН обычно выполняют из нержавеющей стали, по запросу - из углеродистой стали.
Отдельно у производителей есть компактные патронные (картриджные) нагреватели меньшего типоразмера - например 6х20 мм, 24В 40Вт - для хотэндов бытовых 3D-принтеров (Creality CR-10S Pro, Ender 3 и другие). Это другое исполнение по размеру и мощности; для такой задачи нужен именно этот типоразмер, а не данный товар.
- Выводы с одной стороны (патронное исполнение)
- Оболочка: нержавеющая сталь, по запросу - углеродистая
- Напряжение по маркировке: 24В
Где применяется и в каком оборудовании
В технологических баках с резьбовой муфтой патронный ТЭН работает как погружной нагреватель бака. Для этого устанавливается резьбовой штуцер бака М10-М27, G1/2, G3/4, G1.
ТЭНП также используют как лабораторный нагреватель: в элементных анализаторах, термостатах, измерительных узлах, где нужен компактный источник тепла.
В предпусковых подогревателях двигателя нагреватель встраивается в блок цилиндров или патрубок системы охлаждения для подогрева антифриза или масла в картере.
- Лабораторное и аналитическое оборудование
- Технологические баки и емкости
- Предпусковые подогреватели двигателя
Посадка в отверстие: почему зазор решает ресурс
Зазор между корпусом ТЭНП и посадочным отверстием - главный фактор ресурса. При малом зазоре (посадка с натягом) при нагреве корпус расширяется сильнее, чем блок, - возникают напряжения и деформация.
При большом зазоре ухудшается теплопередача: нагреватель перегревается, нихромовая спираль быстрее деградирует, вероятность отказа растет. Рабочая температура на поверхности стандартно высокая.
Правильный зазор обеспечивает и теплопередачу, и свободу теплового расширения. Несоосность приводит к локальному перегреву, поэтому важно точно подобрать отверстие.
- Используйте термопасту для улучшения теплопередачи
- Проверяйте зазор перед фиксацией
- Не допускайте деформации корпуса
Как проверить патронный ТЭН
Проверка мультиметром: измерьте сопротивление между выводами. Значение должно соответствовать расчёту по мощности и напряжению 24В. Ноль или бесконечность - нагреватель неисправен.
Проверьте сопротивление изоляции между корпусом и выводами - должно быть высоким. Низкое значение указывает на пробой, применять такой нагреватель опасно.
Перед установкой в хотэнд проверьте геометрию: диаметр и длина должны соответствовать посадочному месту. Несоосность вызывает локальный перегрев.
- Мультиметр в режиме омметра
- Проверка сопротивления между выводами
- Проверка изоляции корпуса
Варианты исполнения
Делаем патронные ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение, исполнение вывода - из чертежа, образца или маркировки старого нагревателя.
По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Материал оболочки стандартно - нержавеющая сталь, по запросу - углеродистая. Для агрессивных сред (слабые кислоты, щелочи) применяем нержавейку.
- Провод в термостойкой изоляции
- Металлорукав для защиты вывода
- Угловой вывод
- Резьбовой штуцер или фланец
Что прислать для расчёта
Для подбора патронного ТЭНП важно знать: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода.
Если заменяете старый нагреватель - пришлите фото с маркировкой или сам образец. По маркировке определим параметры. Для хотэнда достаточно указать модель принтера.
Укажите, что нагреваете и рабочую температуру. Встроенная термопара возможна при диаметре корпуса до 16 мм - ограничение для компактных узлов.
- Диаметр и длина нагревателя
- Мощность и напряжение
- Тип вывода, длина провода
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНП 38,5.9,5.0,5Н24 к моему оборудованию?
Сравните диаметр и длину посадочного отверстия вашего оборудования с размерами, заданными маркировкой 38,5.9,5.0,5Н24, и проверьте, что питание 24В соответствует вашей схеме. Для хотэндов 3D-принтеров обычно нужен другой, меньший типоразмер (например 6х20 мм, 24В 40Вт) - уточняйте параметры под конкретную задачу.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор должен быть небольшим, но обеспечивать свободное расширение корпуса при нагреве. Слишком большой зазор ухудшает теплопередачу, слишком малый вызывает напряжения. Рекомендуем руководствоваться стандартными посадками.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод, резьбовой штуцер. Укажите желаемые параметры при заказе.
Как проверить старый ТЭН перед заменой?
Мультиметром измерьте сопротивление между выводами: значение должно быть согласно расчёту по мощности и напряжению 24В. Проверьте сопротивление изоляции между корпусом и выводами - должно быть высоким. Если значения не в норме - нагреватель подлежит замене.
Что прислать для расчёта патронного ТЭН под мою задачу?
Пришлите диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Почему зазор в отверстии влияет на ресурс нагревателя?
При большом зазоре ухудшается отвод тепла, нихромовая спираль перегревается и быстро разрушается. При малом зазоре тепловое расширение создает механические напряжения. Правильный зазор обеспечивает и теплопередачу, и свободу расширения.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
