Характеристики
| Тип | ТЭНР (оребрённый) |
|---|---|
| Развёрнутая длина | 54 см |
| Диаметр оболочки | 13 мм |
| Мощность | 3.0 кВт |
| Напряжение | 220 В |
| Среда нагрева | Движущийся воздух (код О) |
Где применяется и в каком оборудовании
Оребрённые ТЭН (ТЭНР) используются в бытовых электроконвекторах без вентилятора (естественная конвекция) и с принудительным обдувом. В конвекторах типа KN-Electro мощность привязана к длине корпуса: от 250 Вт на 500 мм до 1330 Вт на 1700 мм. В конвекторах с обдувом (Tizest TEC) тот же ТЭН работает при более высокой удельной нагрузке за счёт движения воздуха.
- Бытовые конвекторы без вентилятора (KN-Electro и аналоги)
- Конвекторы с принудительным обдувом (Tizest TEC)
- Калориферы для теплиц и сельхозпомещений (серия ЭКО)
- Тепловые пушки и завесы
Подбор ТЭНР по условиям обдува
Удельная поверхностная мощность (ваттная нагрузка) ТЭНР зависит от скорости движения воздуха. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка 2,2 Вт/см², для движущегося воздуха от 6 м/с (код О) – 5,5 Вт/см². Внутренний рабочий эталон для бытовых применений: естественная конвекция – 2,0-3,0 Вт/см², обдув – 5,0-7,0 Вт/см².
При подборе важно учитывать мощность на метр длины ТЭНР и температуру оболочки. Для конвекторов без вентилятора мощность ограничена, для конвекторов с обдувом можно использовать более высокую нагрузку. По заказу делаем ТЭНР с другими размерами и материалом оребрения.
Маркировка ТЭНР: расшифровка параметров

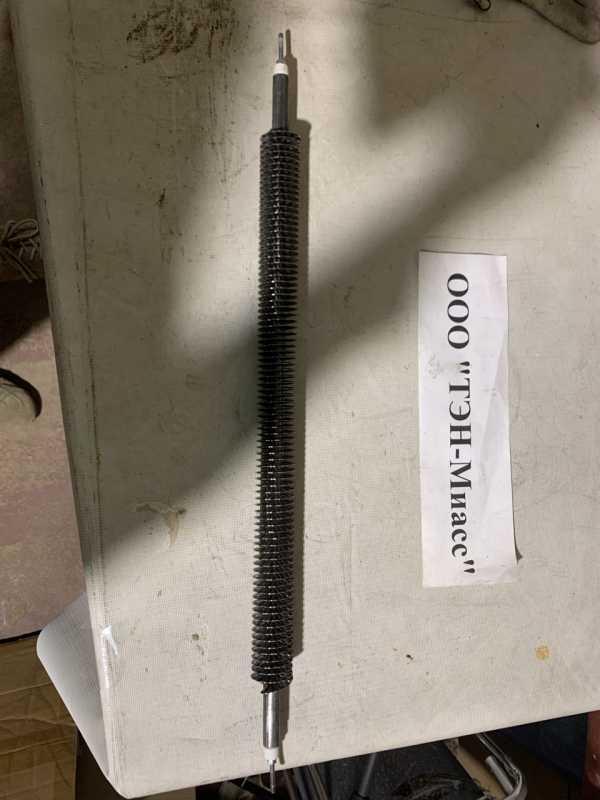

Маркировка ТЭНР строится по аналогии с ГОСТ 13268-88. Пример: ТЭНР 54 А13/3.0 О 220. Первое число (54) – развёрнутая длина в см. Буква (А) – код длины контактного стержня (40 мм). Число после буквы (13) – диаметр оболочки в мм. После косой черты – мощность в кВт (3.0). Буква О – среда: движущийся воздух. Последнее число – напряжение (220 В).
Для спокойного воздуха используется код С. Температура оболочки при коде С и О до 450°C. Форма (прямой или U-образный) в маркировке обычно не указывается, но может быть задана отдельно.
Особенности монтажа и эксплуатации
При монтаже конвекторов важно соблюдать расстояния: от пола до оси корпуса 160-180 мм, от верха прибора до подоконника не менее 75% ширины прибора, от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
В конвекторах используется биметаллический или электронный термостат для поддержания температуры. При перегреве срабатывает тепловая защита, после остывания возможен автоматический перезапуск (как в конвекторах Resanta). Класс электрозащиты I, степень защиты IP20. Для работы в условиях обдува требуется обеспечить поток воздуха не менее 6 м/с.
Возможности изготовления по заказу
По заказу изготавливаем оребрённые ТЭН любой длины, формы (прямые, U-образные), с креплением штуцером с гайкой или на фланце. Оребрение может быть из углеродистой или нержавеющей стали. Мощность и напряжение подбираются под вашу задачу. Все параметры берутся из чертежа, образца или маркировки старого нагревателя.
Что прислать для расчёта
Для расчёта и изготовления ТЭНР по вашим параметрам необходимо предоставить: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения (углеродистая или нержавеющая сталь), наличие обдува вентилятором и температуру воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для проверки совместимости сравните развёрнутую длину, диаметр, мощность, напряжение и тип крепления. Если маркировка совпадает или близка, ТЭНР подойдёт. Для точного подбора пришлите фото или маркировку старого нагревателя.
Нужен ли обдув вентилятором для работы этого ТЭНР?
Да, маркировка О означает, что ТЭНР рассчитан на работу в движущемся воздухе (обдув). Без обдува удельная нагрузка будет превышена, что приведёт к перегреву и выходу из строя. Для спокойного воздуха используйте ТЭНР с кодом С.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭНР с другими размерами, формой и креплением. Необходимо указать требуемые параметры: длину, мощность, напряжение, тип крепления и материал оребрения.
Как проверить старый ТЭН?
Проверьте маркировку на корпусе (длина, мощность, напряжение, среда). Измерьте развёрнутую длину и диаметр. Проверьте целостность оболочки и оребрения. Также осмотрите контакты на наличие нагара.
Что прислать для расчёта?
Для расчёта необходимы: развёрнутая длина и форма, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Как читать маркировку ТЭНР: длина, диаметр, мощность, среда, форма?
Маркировка ТЭНР: первое число – развёрнутая длина в см, буква и число – код контактного стержня и диаметр оболочки, после косой черты – мощность в кВт, буква среды (С – спокойный воздух, О – движущийся), последнее число – напряжение в В. Форма (прямой или U-образный) обычно указывается отдельно.
