Характеристики

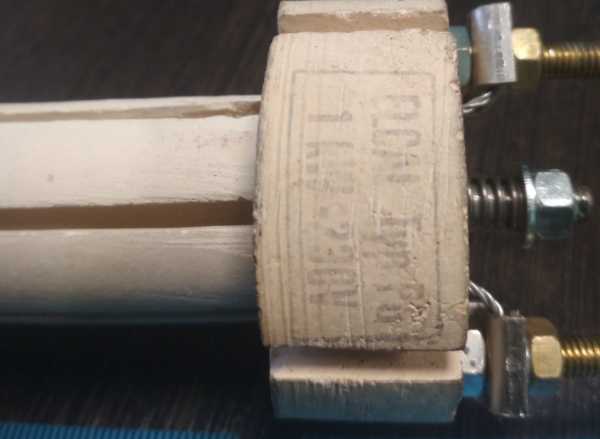

| Тип | ЭНПк - электронагреватель патронный керамический |
|---|---|
| Исполнение | сухой керамический нагреватель |
| Обозначение в каталоге | 36*470; 3*230; 1 |
| Конструкция | патронный керамический нагреватель |
Где применяется и в каком оборудовании
Патронный ТЭН (ТЭНП) встраивается в оборудование, где нагрев нужен в ограниченном пространстве. ЭНПк - это керамический патронный нагреватель, сухой керамический нагреватель с керамическим наполнением.
В подогревателях охлаждающей жидкости используется термосифонная циркуляция: насос не нужен.
- Хотэнды 3D-принтеров (FDM-печать)
- Лабораторное и аналитическое оборудование, элементный анализатор
- Предпусковые подогреватели двигателя (встройка в блок цилиндров или в патрубок системы охлаждения)
- Электропаяльники непрерывного нагрева
Подбор патронного ТЭН
Подбор начинается с посадочного диаметра и длины. У производителей патронных ТЭН диапазон диаметров 6-25 мм, длина 40-3500 мм; для ЭНПк 36*470;3*230;1 габарит и параметры питания указаны в названии.
Если нагрев идёт через резьбовой штуцер бака, уточняют резьбу: М10-М27, G1/2, G3/4, G1, G1 1/4. ЭНП нагреватель подбирают по мощности, напряжению и типу вывода; встроенная термопара до 16мм возможна при диаметре корпуса до 16 мм.
Проверка патронного ТЭН мультиметром и мегаомметром
Проверка патронного ТЭН мультиметром и мегаомметром начинается с отключения питания. Мультиметр проверка нагревателя: измерьте внутреннее сопротивление нагревателя между выводами. У исправного элемента сопротивление не нулевое и не бесконечное.
Затем мегаомметром проверяют сопротивление изоляции между выводом и корпусом. В паспортах ТЭНП обычно указывают допустимые значения; утечка выше нормы недопустима.
Конструкция и исполнение
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. У производителей встречаются прямые и Г-образные патронные ТЭН (ТЭНПГ), изогнутые под прямым углом.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару.
Монтаж и зазоры
Для посадки картриджного нагревателя в металл рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм; допускается до 0,1 мм в зависимости от задачи.
Погружные электронагреватели устанавливаются в ёмкости через резьбовую муфту G1 1/2 (размер ключа 60 мм). Максимальное рабочее давление жидкости в системе не должно превышать 10 бар.
Что прислать для расчёта
Для подбора патронного ТЭН по размерам заказчика нужны параметры старого нагревателя или чертёж.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте посадочный диаметр и длину: в названии ЭНПк 36*470;3*230;1 указаны габарит и параметры питания. Если размеры совпадают, нагреватель подойдёт; при сомнении пришлите чертёж или образец.
Какой нужен зазор в отверстии?
Для посадки в металл рекомендуется отверстие по H7, зазор на сторону менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи и материала.
Можно ли сделать другой вывод или длину провода?
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Проверка патронного ТЭН мультиметром и мегаомметром: сначала измерьте внутреннее сопротивление нагревателя между выводами, затем мегаомметром - сопротивление изоляции между выводом и корпусом.
Что прислать для расчёта?
Диаметр и длину, мощность и напряжение, тип вывода и длину провода, рабочую температуру и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Отключите питание. Мультиметром проверьте внутреннее сопротивление нагревателя, мегаомметром - сопротивление изоляции. У исправного ТЭН нет короткого замыкания на корпус.
