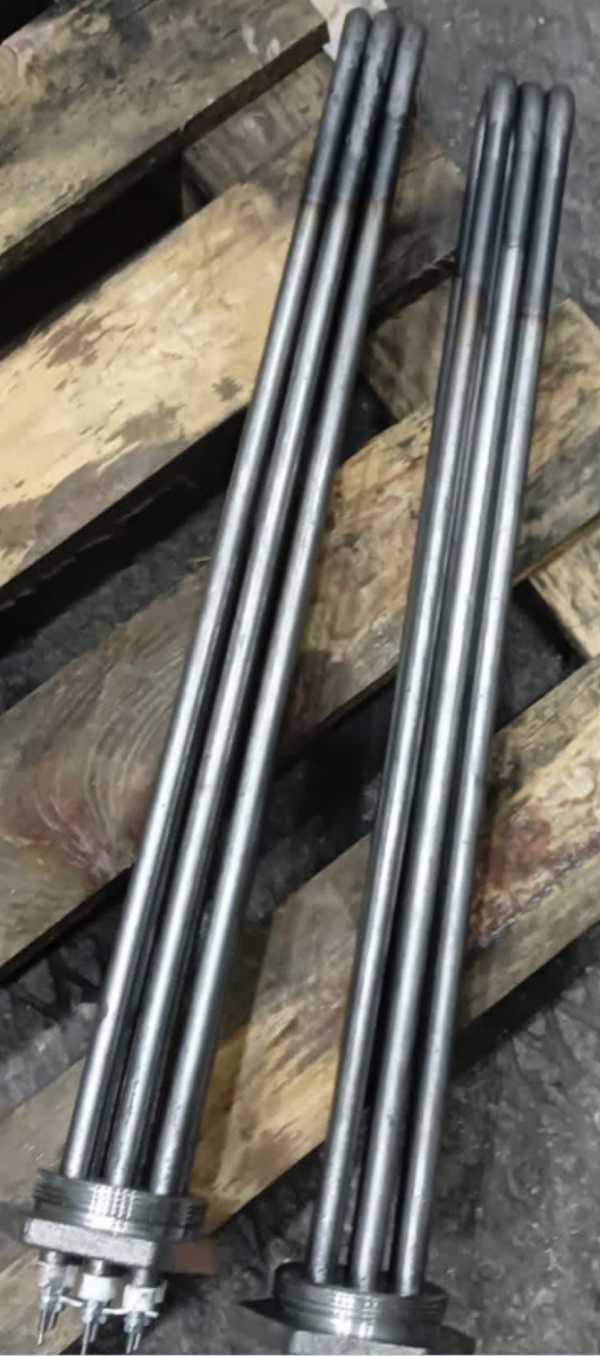

Характеристики
| Тип | Блок-ТЭН |
|---|---|
| Резьба | 2,5 дюйма |
| Мощность | 18 кВт |
| Модель | 58 |
Где применяется и в каком оборудовании
Блок-ТЭН 18 кВт с резьбой 2,5 дюйма используется в промышленных накопительных водонагревателях (типа VLM) объёмом до 1500 л, в подогревателях бассейнов (Elecro Flow Line, Pahlen Compact), а также в бойлерах косвенного нагрева с электродогревом. Также применяется в системах солевого электролиза (СЭВ) для нагрева агрессивных сред. Для бассейнов Pahlen требуется переходник на трубу 50 мм.
Подбор блока-ТЭН
Для подбора блока-ТЭН необходимо знать: нагреваемую среду и требуемую температуру, тип присоединения (резьба или фланец), мощность и напряжение, погружную длину, а также модель оборудования или фото старого блока с биркой. Учитывайте теплоёмкость воды: P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Ваттная нагрузка (Вт/см²) должна соответствовать условиям эксплуатации, чтобы избежать перегрева и накипи.
- Нагреваемая среда и температура
- Присоединение (резьба или фланец)
- Мощность, напряжение, число элементов
- Погружная длина
- Модель оборудования или фото
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Блок имел фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Изготовление блоков 9 кВт для энергетического предприятия в Казахстане. Три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, работа на воде и антифризе, длина 450 мм.
Конструкция и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. У серийных производителей обозначение «Ч» в артикуле означает оболочку из углеродистой стали 08КП, «НЧ» - из нержавеющей 08Х18Н10Т; материал оболочки для этого блока согласовывается при заказе. Для агрессивных сред, таких как солёная вода или солевой электролиз, рекомендуется нержавеющая сталь AISI 304 или кислотостойкая сталь. Также возможна установка гильзы под датчик, клеммной коробки или термостата. При использовании разных металлов возможна гальваническая коррозия, поэтому важно согласовать материалы.
Особенности эксплуатации
При средней жёсткости воды бойлер или ТЭН чистят раз в 8-12 месяцев; при высокой жёсткости - каждые 4-6 месяцев. Для защиты от коррозии применяют жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев. В системах с солевым электролизом возможна питтинговая коррозия, поэтому важен выбор материала оболочки.
Что прислать для расчёта
Для расчёта и изготовления блока-ТЭН необходимо предоставить: 1) что нагреваем и до какой температуры; 2) тип присоединения (резьба или фланец) и его размер; 3) требуемую мощность, напряжение, число элементов; 4) погружную длину и место установки; 5) модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости необходимо знать тип присоединения, мощность и погружную длину. Сравните параметры с вашим старым блоком или предоставьте его фото с биркой.
Из какой стали изготовлен блок?
Материал оболочки согласовывается при заказе. У серийных производителей обозначение «Ч» в артикуле означает углеродистую сталь 08КП, «НЧ» - нержавеющую 08Х18Н10Т. По заказу делаем из AISI 304 или кислотостойкой стали для агрессивных сред.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу мы можем изготовить блок со съёмными ТЭН, что упрощает замену. Ремонт возможен, но часто проще заказать новый блок.
Как проверить старый блок?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию мегомметром. Сравните мощность с номиналом. Также осмотрите на наличие коррозии или пробоя.
Что прислать для расчёта?
Необходимо указать: нагреваемую среду и температуру, тип и размер присоединения, мощность и напряжение, погружную длину, а также фото или чертёж старого блока.
Какие особенности у блока для промышленного водонагревателя и СЭВ?
Для СЭВ требуется стойкость к солевому электролизу и питтинговой коррозии, поэтому рекомендуется оболочка из нержавеющей стали AISI 304 или кислотостойкой стали. Также важна ваттная нагрузка и наличие термовыключателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
