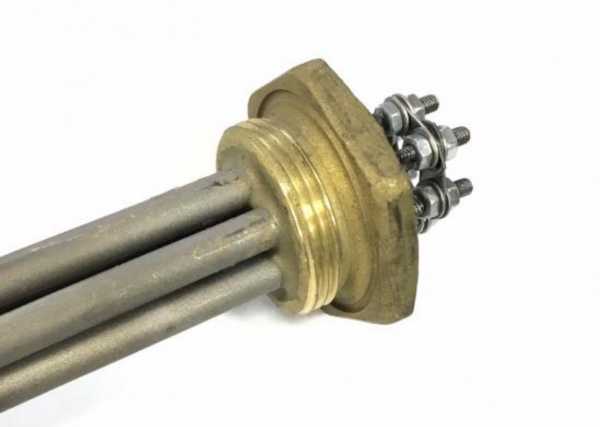

Характеристики
| Мощность | 5 кВт |
|---|---|
| Резьба | 1 1/4" |
| Назначение | электродогрев бойлера косвенного нагрева |
| Совместимость | бойлеры OSO RG |
| Тип | блок ТЭН для водонагревателя |
Где применяется и в каком оборудовании
ТЭН для бойлера устанавливается в бойлеры косвенного нагрева, в том числе модели OSO RG, через резьбовой патрубок 1 1/4 дюйма. Используется для электродогрева воды в накопительных баках. Также возможна установка в промышленные накопительные водонагреватели с соответствующим присоединением.
Подбор блока ТЭН по параметрам
Для расчёта необходимой мощности используйте формулу: P (кВт) = V (л) × ΔT (°C) × 1,163 / (1000 × t (ч)), где V – объём бака, ΔT – разница температур, t – время нагрева. Удельная поверхностная мощность ограничена ГОСТ 13268-88. При высокой жёсткости воды и склонности к накипи рекомендуется снижать нагрузку. Для блока ТЭН 5 кВт расчёт ведётся по тем же правилам.
- Уточните объём бака
- Определите требуемую температуру и время нагрева
- Учтите материал оболочки и среду (вода, антифриз, солёная вода)
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для энергетического предприятия изготовлены блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Конструктивные особенности и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу изготавливаем ТЭНБ (блок ТЭН) со съёмными элементами, с изоляцией или покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для солёной воды применяется титановый нагревательный элемент, для хлорированной воды – нержавеющая сталь AISI 316. Материал оболочки 12Х18Н10Т подходит для пресной воды.
Особенности эксплуатации
При эксплуатации в условиях высокой жёсткости воды образуется накипь, снижающая теплоотдачу. Рекомендуется регулярное обслуживание и использование умягчённой воды. Для бойлеров косвенного нагрева с электродогревом важно обеспечить циркуляцию воды для равномерного нагрева.
Что прислать для расчёта
Для точного подбора ТЭНа предоставьте следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН для бойлера предназначен для бойлеров OSO RG с резьбой 1 1/4 дюйма. Для других моделей проверьте резьбу и мощность. Если резьба и мощность совпадают, подойдёт.
Из какой стали изготовлен ТЭН?
Стандартно ТЭНы изготавливаются из нержавеющей стали 12Х18Н10Т или AISI 304. По заказу возможны AISI 316 и титан для агрессивных сред.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН - тогда можно заменить отдельный элемент без демонтажа всего блока.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегомметром (не менее 0,5 МОм), целостность спирали мультиметром, визуально осмотрите на наличие коррозии и накипи.
Что прислать для расчёта нового блока ТЭН для водонагревателя?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец), мощность, напряжение, погружную длину, фото старого блока с биркой.
Как рассчитать мощность для электродогрева бойлера косвенного нагрева?
Используйте формулу: P = V×ΔT×1,163/(1000×t). Для точного расчёта укажите объём бака, требуемую разницу температур и желаемое время нагрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
