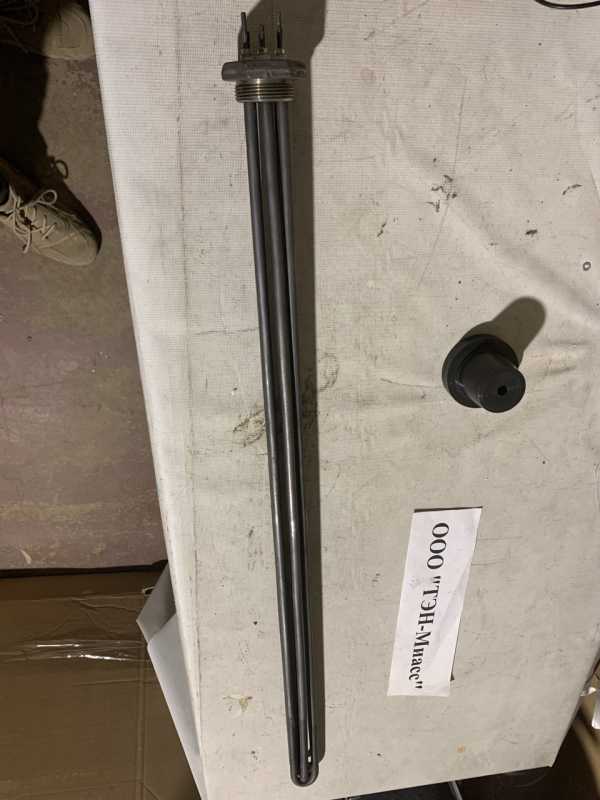

Характеристики
| Тип | ТЭНБ |
|---|---|
| Суммарная мощность | 6,0 кВт |
| Напряжение питания | 220 В, однофазное подключение |
| Размер присоединительной резьбы | G1 1/2 |
| Диаметр одиночного ТЭН | 10 мм |
| Длина одиночного ТЭН | 170 мм |
| Тип вывода | шп. М4 |
Где применяется и в каком оборудовании
Блок трубчатых электронагревателей ТЭНБ устанавливается в промышленные накопительные электроводонагреватели (тип VLM) объёмом от 100 до 1500 л. Мощность блока от 3 до 45 кВт, бак из кислотостойкой стали. Также применяется в бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX) как дополнительный блок 1,5-3 кВт, 220 В, монтируется во фланец с резьбой 1 1/2. В моечных и посудомоечных машинах (купольных типа TATRA, МПК) блоки нагрева ополаскивающей воды достигают 9,1 кВт при 380 В, но данный блок рассчитан на однофазное 220 В. Для проточных нагревателей ZOTA InLine применяются трёхфазные блоки - этот блок не подходит.
Это блок тэн для бойлера - его ставят в ёмкости с прямым нагревом. Если ваша задача - нагрев в пищевой ёмкости или ванне с санитарной обработкой, уточните материал оболочки. По заказу делаем блоки с изоляцией или покрытием.
- Промышленные накопительные водонагреватели 100-1500 л
- Бойлеры косвенного нагрева с электродогревом
- Оборудование с посадочной резьбой G1 1/2
Как подобрать блок ТЭН под условия эксплуатации
Подбор начинается с анализа среды нагрева. Для воды и пара стандартна оболочка AISI 304 (08Х18Н10); для пищевых сред - цельнотянутая 12Х18Н10Т; для агрессивной химии и хлоридов - AISI 316, Inconel или чистый титан. Для морской воды и солёной воды (например, в бассейнах, купелях) титановый нагревательный элемент не образует накипь так интенсивно, как стальной, и устойчив к солевому электролизу. Если в вашем оборудовании предусмотрена санитарная обработка тары кислотами - закажите блок с оболочкой из кислотостойкой стали.
В жёсткой воде при средней жёсткости чистку бака и ТЭН проводят раз в 8-12 месяцев, при высокой жёсткости - каждые 4-6 месяцев. Чтобы продлить ресурс, можно установить жертвенный анод (магний, цинк, алюминий) - он защищает от коррозии, но служит до 6 месяцев в агрессивной воде. Дополнительно ставят термовыключатель и датчик потока для исключения сухого хода. Если вода содержит песок или взвесь - используйте фильтр перед блоком.
Из нашей практики
Энергетическое предприятие в Казахстане установило блоки 9 кВт на три элемента 220 В с резьбой G1 1/2, оболочка 08Х18Н10Т, среда - вода и антифриз, погружная длина 450 мм. Блоки работают в жёсткой воде - продлить ресурс помогли жертвенные аноды и регулярная чистка по графику.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм. Переход на съёмные ТЭН (по заказу делаем такое исполнение) упростил обслуживание без слива рубашки.
Жёсткая вода и накипь: как продлить ресурс
Накипь резко снижает теплопередачу, блок начинает перегреваться и выходит из строя. Для продления ресурса в жёсткой воде используйте жертвенный анод и сократите межсервисный интервал до 4-6 месяцев. Другой вариант - установить "сухой" ТЭН (в гильзе): он не контактирует с водой, не обрастает накипью и меняется без слива бака. Мокрый ТЭН контактирует с водой напрямую и быстрее обрастает.
По заказу делаем блоки с покрытием или изоляцией - это дополнительно защищает от агрессивной среды. В санитарных пищевых ёмкостях и купелях с высокими требованиями к чистоте применяется оболочка из цельнотянутой 12Х18Н10Т. Для бассейнов с солевым электролизом - только титановый нагревательный элемент или AISI 316. В паспортах ТЭНБ указан стандартный ряд мощностей для воды; для проточной воды и стоячей воды удельная поверхностная мощность различается по ГОСТ 13268-88. Уточните среду - мы рассчитаем блок тэн для водонагревателя или бойлера на ваш объём и ΔT.
Что прислать для расчёта
Для корректного подбора нужны: что нагреваем и до какой температуры; тип присоединения - резьба или фланец, её размер; мощность, напряжение, число элементов; погружная длина и место установки; модель оборудования или фото старого блока с биркой. Если среда - морская вода, солёная вода или кислота, укажите это отдельно: тогда потребуется оболочка AISI 316, Inconel или титановый нагревательный элемент.
Если у вас есть старый блок тэнов 1 1 2, проверьте его: измерьте сопротивление каждого ТЭН мультиметром и прозвоните на корпус. При обрыве или утечке на корпус блок подлежит замене. Можно ли его отремонтировать? Если ТЭН съёмные (это оговаривается заранее) - да; стандартная запрессовка неразборная.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ-6,0.О.220 к моему оборудованию?
Проверьте посадочную резьбу - G1 1/2, напряжение - 220 В однофазное, мощность - 6,0 кВт. Если ваше оборудование имеет такой же присоединительный узел и питание, блок подходит. При несовпадении параметров нужен перерасчёт.
Из какой стали сделан блок?
Стандартно одиночные ТЭН в блоке - сталь AISI 304 (08Х18Н10) для воды и пара. По заказу возможны оболочки 12Х18Н10Т, AISI 316, Inconel или чистый титан - укажите среду (солёная вода, кислота, морская вода).
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем исполнение со съёмными ТЭН: тогда отдельные элементы заменяются без замены фланца.
Как проверить старый блок ТЭНБ?
Измерьте сопротивление каждого ТЭН мультиметром: исправный нагреватель показывает расчётное сопротивление (R=U^2/P). Прозвоните каждый вывод на корпус - утечка недопустима. При обрыве или пробое на корпус блок подлежит замене.
Что прислать для расчёта?
Для расчёта сообщите: что нагреваем (вода, антифриз, пар), до какой температуры, тип и размер присоединения (резьба или фланец), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото бирки старого блока.
Как продлить ресурс блока в жёсткой воде?
Установите жертвенный анод (магний, цинк), сократите межсервисный интервал до 4-6 месяцев. Для сложных сред (морская вода, купель, солевой электролиз) применяйте оболочку AISI 316 или титановый нагревательный элемент.
