Характеристики
| Тип | ТЭНР (оребренный) |
|---|---|
| Длина | 90 см |
| Мощность | 2,2 кВт |
| Напряжение | 220 В |
| Сопротивление | 38,5 Ом |
Где применяется и в каком оборудовании
ТЭНР (тэн воздушный оребренный) используется в электроконвекторах с естественной конвекцией и с принудительным обдувом, в калориферах для сельскохозяйственных зданий (теплицы, крытые помещения), а также в тепловых завесах. Оборудование: конвекторы KN-Electro, Resanta, Tizest TEC, калориферы серии ЭКО. В таких устройствах оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки.
Для обогревателя помещения с перфорированной решёткой характерен режим естественной конвекции. При обдуве вентилятором (скорость от 6 м/с) допустимая ваттная нагрузка возрастает почти в 2,5 раза по сравнению со спокойным воздухом.
Подбор замены по образцу: что измерить у старого ТЭН
При замене по образцу снимите размеры: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, тип крепления (штуцер, резьба, фланец), материал оребрения. Обязательно зафиксируйте мощность и напряжение с маркировки или измерьте сопротивление для расчёта мощности.
Уточните, есть ли обдув вентилятором и температура воздуха в рабочей зоне. Это влияет на выбор удельной нагрузки и материала оболочки. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка 2,2 Вт/см², для движущегося (код О) - 5,5 Вт/см².
- Длина и форма трубки
- Мощность и напряжение
- Тип крепления
- Материал оребрения
- Наличие обдува и температура среды
Конструкция и особенности оребрённых ТЭН

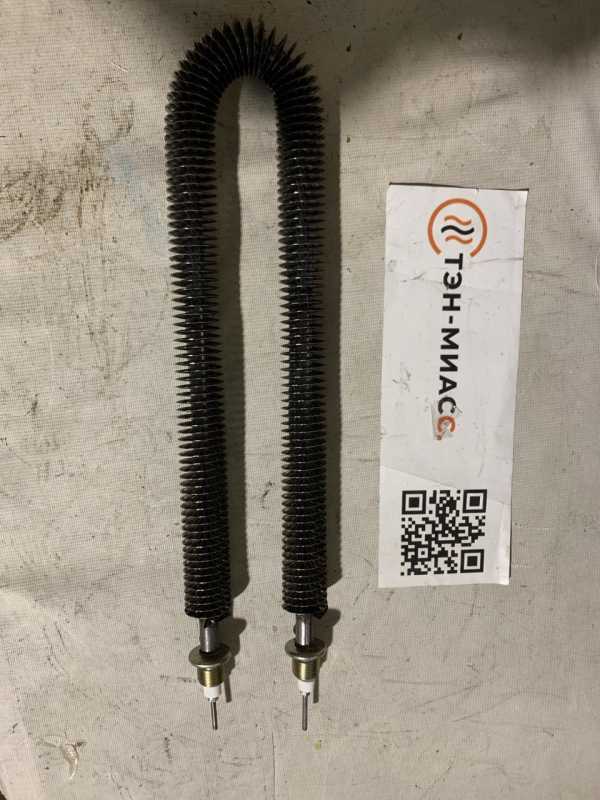

ТЭНР состоит из трубчатого нагревателя с навивкой рёбер. Просечная спирально-ленточная навивка даёт прирост теплоотдачи на 18-20% за счёт турбулизации потока. Материал оребрения - углеродистая или нержавеющая сталь. По заказу делаем прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
Температура оболочки в режиме естественной конвекции обычно 300-400°C. Для движущегося воздуха допустимая температура оболочки до 450°C (углеродистая сталь) или выше (нержавеющая сталь). Мощность на метр длины зависит от условий: для спокойного воздуха - до 2,2 Вт/см², для обдува - до 5,5-6,5 Вт/см².
Условия эксплуатации: естественная конвекция и обдув
В электроконвекторах без вентилятора ТЭНР работает в режиме спокойного воздуха. Типовые требования монтажа: расстояние от пола до оси нижней трубы 160-180 мм, от верха прибора до подоконника не менее 120 мм. Несоблюдение снижает теплоотдачу на 10-20%.
При принудительном обдуве (тепловентиляторы, калориферы) скорость потока от 6 м/с позволяет увеличить удельную нагрузку. В таких системах часто применяют электронный термостат для точного поддержания температуры. Тепловая защита отключает ТЭН при перегреве - в конвекторах Resanta предусмотрен автоматический перезапуск после остывания.
Вопросы монтажа и безопасности
При установке ТЭНР в оборудование убедитесь в соответствии класса электрозащиты прибора. Для конвекторов с перфорированной решёткой степень защиты обычно IP20. Используйте термостат (биметаллический или электронный) для ограничения температуры. Ручной ресет требуется, если тепловая защита не рассчитана на автоматический сброс.
В сельскохозяйственных зданиях (теплицы) учитывайте влажность и возможное наличие пыли. Для таких условий может потребоваться дополнительная герметизация выводов. По заказу делаем ТЭНР с увеличенной длиной или нестандартным креплением.
Что прислать для расчёта
Для точного расчёта нового ТЭНР прислайте: фото старого нагревателя с маркировкой, чертёж с размерами (развёрнутая длина, межосевое расстояние, диаметр трубки), данные по мощности, напряжению и сопротивлению. Укажите модель оборудования или его тип (конвектор, калорифер).
Если есть паспорт прибора, приложите страницу с требованиями к ТЭН. Это поможет учесть класс электрозащиты, степень защиты IP20 и наличие тепловой защиты (ручной ресет или автоматический перезапуск).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте длину, мощность, напряжение и крепление. Если параметры совпадают с маркировкой старого ТЭН, он подойдёт. Для точной совместимости уточните модель оборудования.
Нужен ли обдув вентилятором для работы этого ТЭНР?
Буква «о» в этой маркировке по правилам ГОСТ 13268-88 означает движущийся воздух (обдув от 6 м/с), а не естественную конвекцию. Для такой среды допустимая удельная нагрузка выше - до 5,5 Вт/см², тогда как для спокойного воздуха (код С) - только 2,2 Вт/см². Если ваше оборудование работает без вентилятора, для него нужно исполнение под спокойный воздух.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭНР с другими размерами, формой (U-образный) и типом крепления (штуцер, фланец). Сообщите необходимые параметры.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром - оно должно соответствовать расчётному (R=U²/P). Проверьте целостность изоляции (сопротивление между выводом и оболочкой). Осмотрите на пробой и деформацию.
Что прислать для расчёта нового ТЭНР?
Пришлите фото старого ТЭН с маркировкой, чертёж с размерами (длина, межосевое, крепление), данные мощности и напряжения, а также модель оборудования.
Какие размеры нужно измерить у старого ТЭН для замены по образцу?
Измерьте развёрнутую длину трубки, расстояние между выводами, диаметр, тип крепления (резьба, штуцер) и материал оребрения. Также запишите мощность и напряжение с маркировки.
