Характеристики

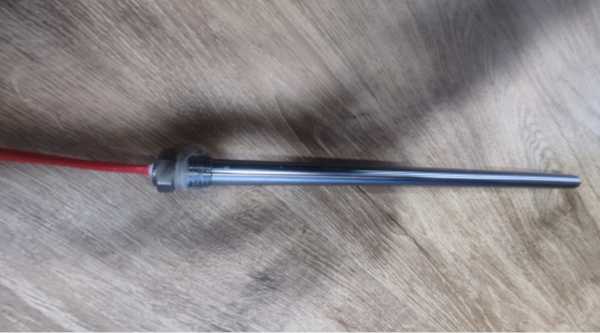

| Тип | патронный ТЭН с резьбовым штуцером (ТЭНП) |
|---|
Где применяется и в каком оборудовании
Патронные ТЭН с резьбовым штуцером применяются для нагрева воды и слабых кислотных или щелочных растворов в технологических баках и емкостях через резьбовую муфту. Также используются в хотэндах 3D-принтеров, электропаяльниках непрерывного нагрева, лабораторном и аналитическом оборудовании, элементных анализаторах.
Погружные электронагреватели такого типа устанавливаются в емкости через муфту с внутренней резьбой G 1 1/2 дюйма (размер ключа 60 мм); максимальное рабочее давление жидкости в системе не должно превышать 10 бар.
Резьбовые штуцеры и исполнения выводов
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали - под разные варианты резьбы технологических емкостей.
По факту заказов покупателей распространены такие исполнения выводов: провод в металлической оплётке (металлорукаве), термостойкий провод, шнур с вилкой, приваренная контактная шпилька М6.
Удельная мощность патронного ТЭН и выбор под задачу
Удельная мощность (мощность на единицу площади поверхности нагревателя) определяет тепловую нагрузку на оболочку и ресурс изделия: чем выше удельная мощность при той же площади теплоотдачи, тем сильнее греется поверхность и тем важнее подобранный зазор посадки и теплопроводность среды.
Для воды и слабых растворов допустима более высокая удельная мощность, чем для масел и вязких сред с худшей теплоотдачей. Конкретное значение рассчитывается под диаметр, длину, мощность и среду нагрева конкретного заказа.
Подбор патронного ТЭН под задачу
Для подбора укажите диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита, рабочую температуру и среду нагрева.
ТЭН имеет необогреваемые (холодные) участки по торцам корпуса: со стороны выводов обычно 1,5-3 см, с глухой стороны - 1 см. По конфигурации патронные ТЭН относятся к одноконцевым (выводы с одной стороны), диаметр трубчатых электронагревателей в целом лежит в диапазоне 6-24 мм.
Что прислать для расчёта
Для расчёта патронного ТЭН с резьбовым штуцером пришлите диаметр нагревателя и посадочного отверстия, длину, мощность, напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева, а также модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН с резьбовым штуцером к моему оборудованию?
Сравните резьбу штуцера (М10-М27, G1/2, G3/4, G1, G1 1/4) с резьбой муфты на вашей емкости и уточните диаметр, длину и мощность. Если готового варианта нет, делаем по вашим параметрам.
Какой нужен зазор в отверстии?
При штуцерном исполнении нагреватель фиксируется через резьбу, а не свободной посадкой в гладкое отверстие, поэтому зазор здесь не главный параметр - важнее подобрать штуцер под резьбу емкости и мощность под среду нагрева.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом или оплёткой, угловой вывод, а также другой штуцер или фланец.
Как проверить старый ТЭН?
Проверьте мультиметром внутреннее сопротивление нагревателя и целостность изоляции между выводами и корпусом. Также сверьте резьбу штуцера и геометрию посадочного места.
Что прислать для расчёта?
Пришлите диаметр нагревателя и посадочного отверстия, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру, среду нагрева и фото старого ТЭН с маркировкой или резьбу штуцера.
Как удельная мощность влияет на выбор патронного ТЭН с резьбой?
Чем выше удельная мощность, тем выше нагрузка на оболочку и риск локального перегрева. Для воды и слабых растворов запас по удельной мощности больше, чем для масел и вязких сред - мощность подбираем под конкретную среду и задачу.
