Характеристики
| Тип | Воздушный оребренный (ТЭНР) |
|---|---|
| Мощность | 2 кВт |
| Среда нагрева | Воздух |
| Оребрение | Да |
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН устанавливаются в бытовые электроконвекторы (естественная конвекция, без вентилятора), конвекторы с принудительным обдувом, электрокалориферы для теплиц и промышленных крытых помещений.
- Бытовые конвекторы отопления (KN-Electro, Resanta и аналоги)
- Конвекторы с принудительным обдувом (Tizest TEC)
- Электрокалориферы для сельскохозяйственных и промышленных зданий
Как подобрать ТЭН
Для подбора необходимы: развёрнутая длина и форма (прямой или U-образный), мощность и напряжение, тип крепления (штуцер, фланец), материал оребрения, наличие обдува и температура воздуха. Ориентируйтесь на удельную поверхностную мощность: для спокойного воздуха 2,0-3,0 Вт/см², для движущегося 5,0-7,0 Вт/см².
Спокойный и движущийся воздух: допустимая нагрузка
Удельная поверхностная мощность на оребрённом ТЭН зависит от скорости воздуха: по ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка до 2,2 Вт/см², для движущегося (код О, от 6 м/с) - до 5,5 Вт/см². Превышение обычно ведёт к перегреву и срабатыванию тепловой защиты.

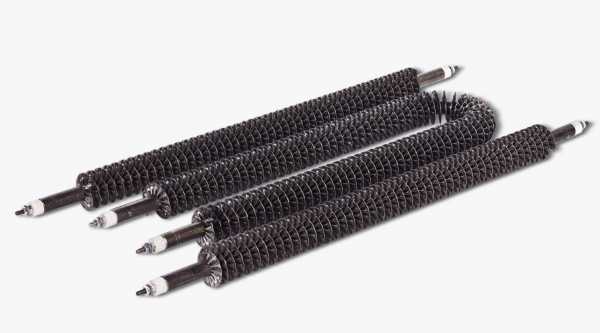

Конструкция оребрённого ТЭН
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки (ориентир 300-400°C). Типовые формы: прямая и U-образная. Крепление: резьбовой штуцер G1/2 или фланец. Материал оребрения: углеродистая или нержавеющая сталь (по заказу). Маркировка по ТУ 3442-001-42511921-99.
Тепловая защита и безопасность
В канальных нагревателях с обдувом применяется двухступенчатая тепловая защита: биметаллические отсечки на 80°C (авторесет) и 130°C (аварийная), подача питания без работающего вентилятора запрещена. В бытовых конвекторах без вентилятора при перегреве ТЭН обычно автоматически перезапускается после остывания.
Что прислать для расчёта
Для расчёта нового ТЭН пришлите: развёрнутую длину и форму, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, условия эксплуатации (есть ли обдув, температура воздуха). Можно прислать фото старого ТЭН с маркировкой или чертёж.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости нужны размеры, мощность, напряжение и тип крепления. Сравните с параметрами старого ТЭН или укажите модель оборудования.
Нужен ли обдув вентилятором для работы ТЭН?
Не обязательно. При естественной конвекции (без обдува) допустимая нагрузка ниже - 2,0-3,0 Вт/см². Если в оборудовании есть вентилятор, нагрузку можно увеличить до 5,0-7,0 Вт/см².
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН с нужной развёрнутой длиной, формой (прямой или U-образной) и типом крепления (штуцер, фланец).
Как проверить старый ТЭН?
Осмотрите оребрение и контакты на наличие повреждений. Сверьте маркировку с требуемыми параметрами.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, условия обдува и температуру воздуха. Можно фото старого ТЭН с маркировкой.
Какая допустимая нагрузка для спокойного и движущегося воздуха?
По ГОСТ 13268-88 для спокойного воздуха - до 2,2 Вт/см², для движущегося (от 6 м/с) - до 5,5 Вт/см². Превышение обычно ведёт к перегреву.
