Характеристики
| Тип | ТЭНР |
|---|---|
| Напряжение | 220 В |
| Мощность | 1,2 кВт |
| Длина развертки | 70 см |
| Код конфигурации | А13 |
| Фланец | Ф-2 |
| Материал оребрения | МО-75 |

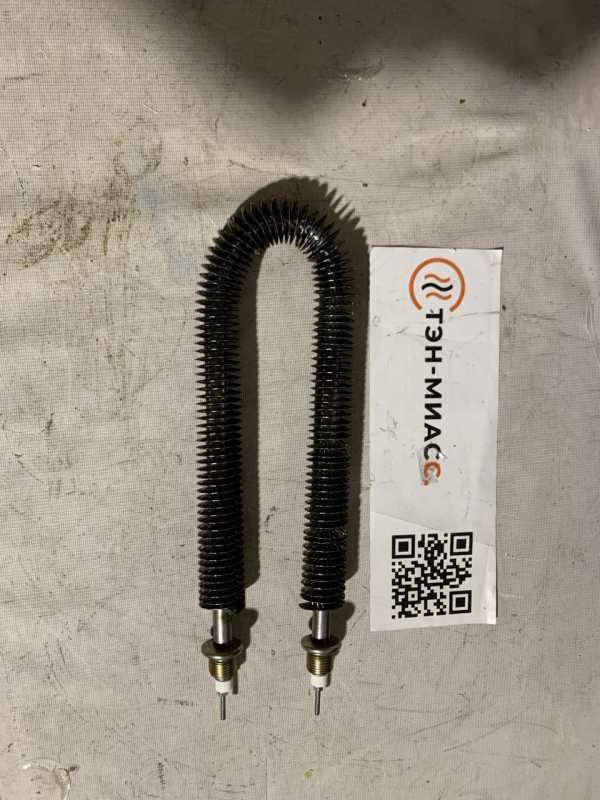

Где применяется ТЭНР 70 А13/1,2
Оребрённый воздушный ТЭН используется в бытовых электроконвекторах, тепловых пушках для теплиц, калориферах и канальных нагревателях. В конвекторах без вентилятора он работает в режиме спокойного воздуха, а в тепловентиляторах - с принудительным обдувом. Также применяется для обогрева теплиц и сельскохозяйственных помещений.
Как подобрать ТЭНР по удельной нагрузке
Для правильного подбора нужно знать, будет ли ТЭН работать в спокойном или движущемся воздухе. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая нагрузка 2,2 Вт/см², для движущегося (код О) - 5,5 Вт/см². В бытовых конвекторах без вентилятора ориентируются на 2,0-3,0 Вт/см², а в тепловентиляторах - на 5,0-7,0 Вт/см². Мощность на метр длины ТЭН должна соответствовать удельной нагрузке для данного типа воздуха.
Спокойный и движущийся воздух: допустимая нагрузка
Один и тот же оребрённый ТЭН в режиме обдува может нести почти в 2,5 раза больше мощности, чем в естественной конвекции. Это связано с увеличением теплоотдачи при принудительном движении воздуха. Например, для ТЭНР 70 А13/1,2 N 220 в конвекторе без вентилятора мощность будет ограничена, а в тепловентиляторе с обдувом её можно использовать полностью. Несоблюдение этого правила приводит к перегреву и срабатыванию тепловой защиты.
Возможности изготовления оребрённых ТЭН
По заказу делаем оребрённые ТЭН любой длины, формы (прямые и U-образные), с креплением штуцером с гайкой или на фланце. Оребрение может быть из углеродистой или нержавеющей стали. Мощность и напряжение подбираем под вашу задачу. Для расчёта используем чертежи, образцы или маркировку старого нагревателя.
Особенности эксплуатации ТЭНР в конвекторах
В бытовых конвекторах с перфорированной решёткой используется биметаллический термостат для циклического включения/выключения ТЭН. Класс электрозащиты I, степень защиты IP20. При перегреве срабатывает тепловая защита с автоматическим перезапуском после остывания. Для предотвращения выгорания ТЭН в тепловых пушках необходим достаточный обдув - подача питания без работающего вентилятора запрещена. Также важно соблюдать расстояния при монтаже конвектора: от пола 160-180 мм, от подоконника не менее 75% ширины прибора.
Что прислать для расчёта нового ТЭН
Для замены ТЭН конвектора или изготовления нового по вашим размерам нужно предоставить: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, а также указать, есть ли обдув вентилятором и температура воздуха. Желательно прислать фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНР 70 А13/1,2 N 220 к моему оборудованию?
Для точного соответствия нужно сравнить размеры, мощность, напряжение и крепление. Пришлите маркировку старого ТЭН или модель оборудования - мы проверим.
Нужен ли обдув вентилятором для этого ТЭН?
Это зависит от режима работы. В спокойном воздухе удельная нагрузка не должна превышать 2,0-3,0 Вт/см² (по ГОСТ до 2,2 Вт/см²). Переход к более высокой нагрузке (до 5,5 Вт/см² по ГОСТ) официально привязан к скорости обдува от 6 м/с - именно этим порогом ГОСТ 13268-88 разделяет классы. У конкретного оборудования минимальная скорость обдува, заданная производителем, может быть ниже (например, 1-2 м/с у некоторых канальных нагревателей) - но это требование конкретного изделия, а не замена нормы ГОСТ. В любом случае подавать питание на ТЭН при неработающем вентиляторе нельзя.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН любой длины, формы и с различными креплениями: штуцер, фланец, резьба. Укажите нужные параметры.
Как проверить старый ТЭН?
Проверьте визуально состояние оребрения и контактов, наличие следов перегрева. Также можно прозвонить цепь мультиметром для проверки целостности нагревательного элемента.
Что прислать для расчёта?
Для расчёта нужны: длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Желательно фото или чертёж.
В чём разница между спокойным и движущимся воздухом для ТЭН?
В спокойном воздухе (естественная конвекция) допустимая удельная нагрузка по ГОСТ 2,2 Вт/см², в движущемся (от 6 м/с) - 5,5 Вт/см². На практике для бытовых конвекторов без вентилятора используют 2,0-3,0 Вт/см², для тепловентиляторов - 5,0-7,0 Вт/см².
