Характеристики
| Тип изделия | ТЭН для парогенератора |
|---|
Где применяется и в каком оборудовании
ТЭН для парогенератора используется в оборудовании, где требуется получение насыщенного пара: парогенераторы для бань и саун (Harvia, Tylo), пароконвектоматы бойлерного типа (RETIGO, Gabino), аквадистилляторы (ДЭ-4/АЭ-4), автоклавы для консервирования, пищеварочные котлы, гладильные прессы и катки прачечные.
В каждом случае условия работы разные: от открытого кипения до работы под избыточным давлением в рубашке котла.
Нагрузка при кипении и накипь
При кипении воды на поверхности ТЭН возникает пузырьковое кипение. Удельная поверхностная мощность (q) в таких условиях ограничена: по ГОСТ 13268-88 для чистой воды до 100°C при хорошей циркуляции q = 8-12 Вт/см², пик до 15 Вт/см². Превышение ведёт к перегреву и выходу из строя.
Накипь - основная проблема парогенераторов. Она ухудшает теплоотвод, вызывает локальный перегрев и ускоряет коррозию. Рекомендуется использовать умягчённую воду и регулярно удалять накипь. Сухой ход недопустим - уровень воды должен закрывать ТЭН минимум на 2-3 см (как в лабораторных банях).
Как подобрать ТЭН для парогенератора
Подбор начинается с определения среды: вода, пар, возможно с добавками. Для парогенераторов обычно используют ТЭН из нержавеющей стали. Удельная поверхностная мощность выбирается по таблице кодов сред ГОСТ 13268-88.
Важно учитывать присоединение: резьба фланца (G1¼″, G1½″, G2″ по ГОСТ 6357-81) или фланец. Мощность, напряжение, число элементов - по параметрам оборудования. По заказу делаем ТЭН с покрытием или съёмные, если требуется обслуживание. Для стерилизации в автоклавах нужен насыщенный пар под избыточным давлением.
Из нашей практики
Для водяной рубашки экструдера на производстве пластиковых изделий изготовили блок 13,5 кВт. Блок состоял из трёх U-образных ТЭН по 4,5 кВт, включённых по одному на фазу. Трубка Ø13 мм из AISI 304.
Конструктивные особенности и возможности заказа
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика.
В комплект поставки может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат - всё согласовывается.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки

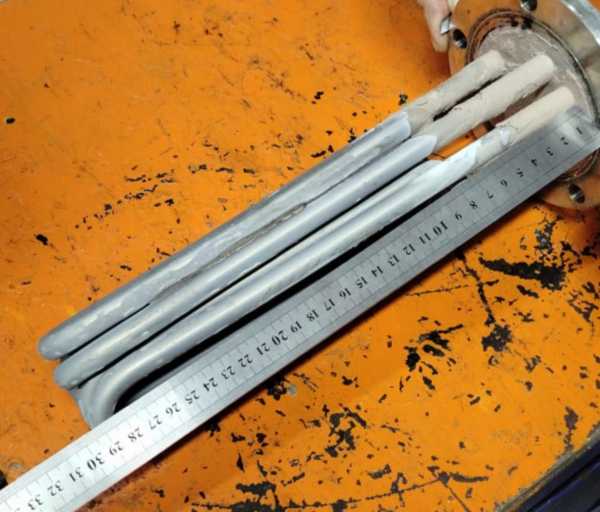

- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему парогенератору?
Для определения совместимости нужны параметры: мощность, напряжение, присоединение, погружная длина. Пришлите данные или фото старого блока - подберём аналог.
Из какой стали делают ТЭН для парогенератора?
Обычно из нержавеющей стали. Для агрессивных сред или высокой температуры материал уточняется по среде.
Можно ли отремонтировать блок ТЭН или сделать съёмные элементы?
Стандартно ТЭНы в блоке запрессованы, замена отдельного элемента не предусмотрена. По заказу изготавливаем блоки со съёмными ТЭН, если нужно обслуживание.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции мегаомметром, проверьте целостность цепи. Осмотрите на наличие накипи и коррозии.
Что нужно прислать для расчёта нового блока?
Перечень из раздела «Что прислать для расчёта»: среда, температура, присоединение, мощность, напряжение, длина, фото.
Как нагрузка при кипении влияет на срок службы ТЭН в парогенераторе?
При кипении высокая удельная мощность, накипь ухудшает теплоотдачу. Это сокращает срок службы. Рекомендуется выбирать ТЭН с запасом по q и использовать умягчение воды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
