Характеристики
| Мощность | 5 кВт |
|---|---|
| Тип | Блок ТЭН |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя мощностью 5 кВт используется в бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX и аналоги), а также в промышленных накопительных электроводонагревателях объёмом от 100 до 1500 л. В купольных посудомоечных машинах (типа TATRA, МПК) блоки ТЭН применяются для нагрева воды ополаскивания. Для подогрева бассейнов используют титановые блоки ТЭН, например Elecro Flow Line.
Для точного подбора под конкретную модель оборудования уточняйте присоединение, напряжение и число элементов - от этого зависит, впишется ли блок 5 кВт в накопительную или проточную схему.
Как подобрать блок ТЭН
Для правильного подбора блока ТЭН необходимо знать: что нагревается (вода, антифриз), требуемую температуру, объём бака и желаемое время нагрева воды. Удельная мощность для воды в баке (стоячая среда) составляет q = 3-5 Вт/см² по ГОСТ 13268-88, а для проточной воды с хорошей циркуляцией - до 8-12 Вт/см² (пиковая до 15 Вт/см²).
Также уточните присоединение: резьба (например, дюйм 1 1/2") или фланец, его размер. Мощность, напряжение (однофазное или трёхфазное), число элементов. Погружная длина и место установки. Модель оборудования или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт из трёх элементов на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Для производства пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструктивные особенности и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. По заказу устанавливаем датчик потока для управления нагревом.
В блоках ТЭН могут применяться как мокрые (открытые) нагреватели, так и сухие (стеатитовый или керамический нагреватель в гильзе). Сухой ТЭН не контактирует с водой, не образует накипь и меняется без слива бака. Для защиты от коррозии бака и ТЭН используют жертвенные аноды (магниевый анод, цинк, алюминий). При средней жёсткости воды чистка требуется раз в 8-12 месяцев, при высокой: каждые 4-6 месяцев.
Материалы оболочки и защита от коррозии
По ГОСТ 13268-88 и заводским данным, для воды применяют оболочку из AISI 304 (08Х18Н10) или цельнотянутую 12Х18Н10Т. Для агрессивных сред: 316L, Inconel или чистый титан (для хлоридов, морской воды). Для масла и сухих сред: сталь 10. В паспортах ТЭНБ указывают конкретный материал.
Удельная мощность для воды в баке (стоячая): 3-5 Вт/см², для проточной: 8-12 Вт/см². Эти значения помогают рассчитать время нагрева воды и избежать перегрева.
Что прислать для расчёта
Для расчёта блока ТЭН 5 кВт отправьте следующие данные: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), требуемая мощность, напряжение, количество элементов, погружная длина и место установки. Желательно приложить модель оборудования или фото старого блока с биркой.
Где делаем

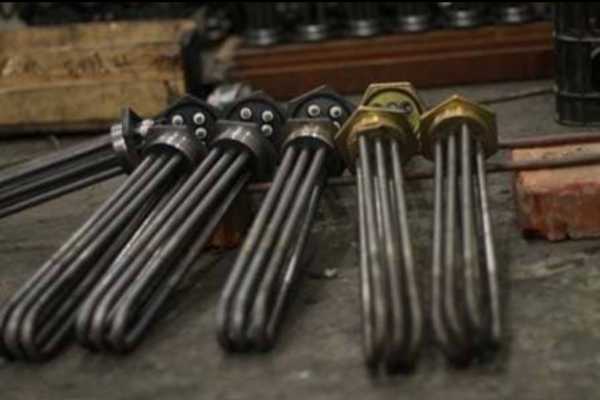

Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости нужно знать модель оборудования или параметры старого блока: мощность, напряжение, присоединение, погружную длину. Блок 5 кВт может подойти для бойлеров косвенного нагрева и накопительных водонагревателей.
Из какой стали сделан блок ТЭН?
Стандартно для воды используется нержавеющая сталь AISI 304 или 08Х18Н10. По заказу возможны другие материалы: 12Х18Н10Т, 316L, титан. Уточните среду и температуру.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
По заказу делаем блоки со съёмными ТЭН, с изоляцией или покрытием. Ремонт стандартного запрессованного блока обычно нецелесообразен: проще заменить блок целиком.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции (в холодном состоянии не менее 0,5 МОм по ГОСТ 13268-88) и ток утечки (не более 0,75 мА/кВт). Также проверьте целостность оболочки и отсутствие накипи.
Что прислать для расчёта блока ТЭН?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Как выбрать блок ТЭН для электродогрева бойлера косвенного нагрева?
Учитывайте объём бака, желаемое время нагрева, температуру воды. Удельная мощность для стоячей воды: 3-5 Вт/см². Рассчитайте мощность по формуле: P = V × ΔT × 1,163 / (1000 × t). Подберите присоединение и материал оболочки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
