Характеристики
| Тип | ТЭНБ-6J220/380 |
|---|---|
| Обозначение | 6J220/380 |
| Напряжение по маркировке | 220/380 В |
| Число по маркировке | 6 |
| Конструкция | блок ТЭН |
Где применяется и в каком оборудовании
ТЭНБ-6J220/380 - блок ТЭН для промышленного водонагревателя и СЭВ. В проточных электроводонагревателях ZOTA InLine номинальное напряжение 380±10 В, частота 50 Гц, регулировка температуры воды +30...+70 °C.
У подогревателей бассейнов Pahlen Compact и Hi-Flow проточная часть из нержавейки AISI 316, титановый нагревательный элемент, резьбовое подключение 1" или переходник на трубу 50 мм, рабочий диапазон 0-40 °C.
В моечных и посудомоечных машинах TATRA и МПК применяются ТЭНы: для бака мойки - Ø32 мм, 1,8 кВт, на крупных моделях дополнительный блок нагрева воды ополаскивания - около 9,1 кВт при 380 В.
- Промышленные накопительные электроводонагреватели 100-1500 л: ТЭН 3-45 кВт, бак из нержавеющей кислотостойкой стали, термостат 0-85 °C.
- Для горячего водоснабжения без бака-накопителя: проточные аппараты 380 В с регулировкой 30-70 °C.

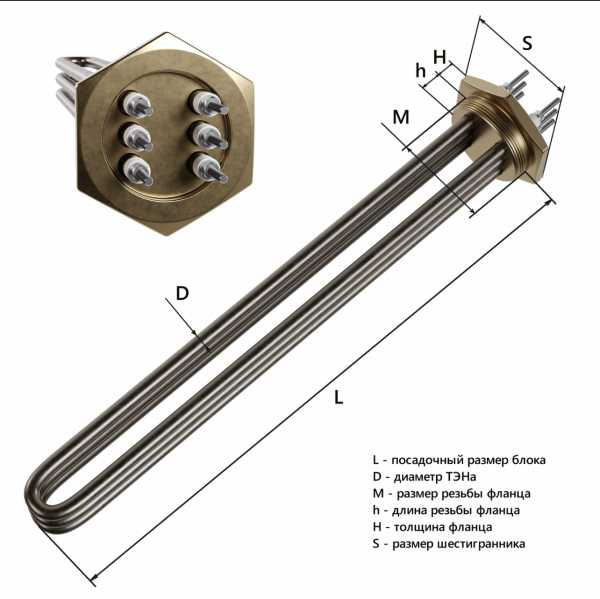

Конструкция и материалы
В обозначении блоков ТЭНБ буква «Ч» означает оболочку из углеродистой стали 08КП, «НЧ» - из нержавеющей стали 08Х18Н10Т. В паспортах ТЭНБ рабочее давление для стали 08КП - 4,5 атм, для нержавеющей стали - 6 атм.
Максимальная температура на поверхности серийного водяного блока ТЭНБ при эксплуатации не выше 100 °C. Это мокрый ТЭН: рабочая часть погружается в воду или антифриз.
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭНы, с изоляцией или покрытием; исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Как подобрать блок ТЭН для водонагревателя
Сначала уточняют, что нагреваем и до какой температуры. Для расчёта мощности ТЭН используют формулу P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Бытовой ориентир 1 Вт на литр для малых ёмкостей; для промышленных баков считают по ΔT и времени нагрева.
Ваттная нагрузка на поверхность ТЭН ограничена ГОСТ 13268-88; числовые значения для проточной и стоячей воды берут из приложения к стандарту. При высокой жёсткости воды и склонности к накипи ваттную нагрузку снижают.
Присоединение: резьба или фланец с размером. Для бойлера косвенного нагрева блок ТЭН для бойлера подключается через резьбовой патрубок 1 1/2", типовой дюйм 1 1/2" для серий ТРК/TJ. У Pahlen Hi-Flow резьбовое подключение 1" или ABS-переходник на трубу 50 мм.
Напряжение: при схеме «звезда» между любой фазой и нулём 220 В, поэтому элементы на 220 В работают корректно именно в звезде от сети 380/220 В.
Из нашей практики
Примеры из рабочей практики.
- Из нашей практики: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера при производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
- Из нашей практики: для энергетического предприятия в Казахстане изготовили блоки 9 кВт с тремя элементами на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Эксплуатация и защита
В баках ГВС с жёсткой водой на ТЭН оседает накипь. Она ухудшает теплосъём; для защиты бака ставят жертвенный анод, а нагрев контролируют термостатом или термовыключателем.
Для морской воды и солевого электролиза обычная нержавейка подвержена питтинговой и щелевой коррозии. При повышенной солёности титан предотвращает гальваническую реакцию и разрушение конструкции; в Compact 18 от Pahlen встроены датчик потока и защита от перегрева.
Температура на поверхности серийного водяного блока ТЭНБ по паспорту не выше 100 °C. Рабочее давление блока зависит от материала: 4,5 атм для стали 08КП, 6 атм для нержавеющей стали 08Х18Н10Т.
Что прислать для расчёта
Для расчёта достаточно пяти пунктов: среда и температура нагрева, присоединение, электрические параметры, погружная длина, модель оборудования. Если старая деталь - стеатитовый нагреватель, а не блок ТЭН, укажите это: у них разные габариты и крепление.
- Что нагреваем и до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНБ-6J220/380 к моему оборудованию?
Для ответа нужны присоединение, мощность, напряжение, число элементов и погружная длина. Пришлите модель оборудования или фото старого блока с биркой, тогда сверка точнее.
Из какой стали изготовлен блок ТЭН?
В обозначении блоков ТЭНБ «Ч» означает оболочку из углеродистой стали 08КП, «НЧ» - из нержавеющей стали 08Х18Н10Т. Рабочее давление по паспорту: 4,5 атм для 08КП, 6 атм для 08Х18Н10Т.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭНы, с изоляцией или покрытием; исполнение определяет задача заказчика.
Как проверить старый блок?
Сверьте обозначение на бирке, напряжение и число клемм. Измерьте присоединительный размер и погружную длину; фото старого блока с биркой поможет при расчёте.
Что прислать для расчёта?
Что нагреваем и до какой температуры, присоединение (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину и место установки. Подойдёт и модель оборудования с фото бирки.
Вопрос по теме: Блок для промышленного водонагревателя и СЭВ.
Блок ТЭН для промышленного водонагревателя и СЭВ собирает несколько элементов в одном фланце или резьбовом корпусе. Для подбора важны среда, температура и способ присоединения.
