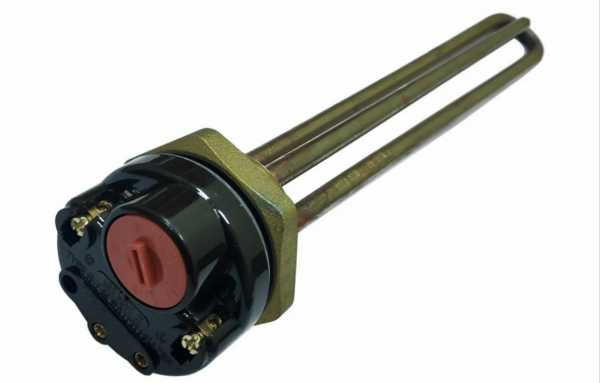

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 2500-3000 Вт |
Где применяется и в каком оборудовании
Такой блок тэн для водонагревателя используется в проточных электроводонагревателях ZOTA InLine (380 В, регулировка 30-70 °C) и в подогревателях бассейнов Pahlen Compact/Hi-Flow и Elecro Flow Line. В последних корпус из AISI 316, нагревательный элемент - титан, резьба 1" или переходник на трубу 50 мм. Также блоки ставят в купольные посудомоечные машины (например, TATRA, МПК) для нагрева воды ополаскивания - там мощность порядка 9,1 кВт при 380 В.
В накопительных водонагревателях серии VLM (100-1500 л, 3-45 кВт) блоки монтируются через фланец. Для сред с хлором и солью обязательна защита от гальванической коррозии - применяют титановые оболочки или жертвенный анод.
- Проточные водонагреватели ZOTA InLine
- Подогреватели бассейнов Pahlen, Elecro
- Купольные посудомоечные машины
- Накопительные водонагреватели VLM
Подбор блока ТЭН
При подборе блока тэн для бойлера учитывают удельную поверхностную мощность (ваттную нагрузку). Для проточной воды до 100 °C допустимо 8-12 Вт/см² (пик 15 при хорошей циркуляции), для стоячей воды в режиме поддержания - 3-5 Вт/см². Эти значения регламентированы ГОСТ 13268-88 и заводскими данными.
Расчёт мощности ТЭН ведут по ΔT и времени нагрева, а не по литражу (бытовой ориентир 1 Вт/л для малых ёмкостей не применяется к промышленным бакам). Для трёхфазной сети используют однофазное подключение каждой ветви звезды, при этом мощность ветвей должна быть одинаковой, иначе перекос нагрузки.
Материал оболочки выбирают по среде: AISI 304/08Х18Н10 для обычной воды, титан - для хлоридов и солёной воды. В блоках с мокрым ТЭН (погружным) важен материал; сухой ТЭН (в гильзе) менее критичен к коррозии.
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт (три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, длина 450 мм) для нагрева воды и антифриза.
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. В обоих случаях применяли стандартные трубчатые электронагреватели в блоке.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
В обозначении блока (например, ТЭНБ-9-G1½″-НЧ) зашифрованы: количество ТЭН, резьба, материал оболочки, суммарная мощность. Максимальная температура поверхности элементов серийного водяного блока - не выше 100 °C. Условия хранения: 0…+40 °C, влажность до 80%.
Выбор материала оболочки по среде
Материал оболочки блока ТЭН подбирается по среде эксплуатации. Для обычной воды применяют AISI 304/08Х18Н10, для пищевых и агрессивных сред - цельнотянутую 12Х18Н10Т или 316L/Inconel. Для хлорированной и солёной воды (например, в подогревателях бассейнов Pahlen, Elecro) стандартная нержавейка подвержена питтинговой и щелевой коррозии, поэтому используют титановый нагревательный элемент - он предотвращает гальваническую реакцию.
Также возможен комбинированный нагрев с использованием керамического нагревателя в гильзе или установка жертвенного анода. Переходник на трубу 50 мм часто выполняется из ABS.
Что прислать для расчёта
Для точного расчёта блока ТЭН необходимо указать: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Если блок нужен под конкретный нагреватель (например, Pahlen Hi-Flow), сообщите тип и параметры - мы подберём исполнение с учётом комбинированного нагрева и защиты от коррозии.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для точной совместимости нужны параметры: мощность, напряжение, присоединение и погружная длина. Если ваше оборудование - подогреватель бассейна Pahlen или Elecro, блок с титановым элементом и резьбой 1" подойдёт. Пришлите модель или фото старого блока с биркой.
Из какой стали сделан блок?
Стандартно для воды применяем AISI 304/08Х18Н10. Для хлора и соли - титан. По заказу делаем из 316L, Inconel или 12Х18Н10Т. Материал оболочки выбирается по среде и температуре.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу изготавливаем съёмные ТЭН с изоляцией или покрытием - это позволяет заменять отдельные элементы. Уточните задачу при заказе.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции мегомметром, целостность оболочки, отсутствие коррозии. Измерьте мощность по току и напряжению. Сравните с паспортными данными. Если блок греет неравномерно или есть утечка - замена обязательна.
Что прислать для расчёта нового блока?
Укажите: что нагревается и до какой температуры, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки. Желательно фото старого блока с биркой или модель оборудования.
Какой материал выбрать для бассейна с хлором и солью?
Для бассейнов с хлором и солью рекомендуем титановую оболочку - она устойчива к питтинговой коррозии. В подогревателях Pahlen и Elecro используется именно титан. Нержавейка AISI 316 подходит только при низкой солёности и наличии жертвенного анода.
