Характеристики
| Тип | ТЭН |
|---|---|
| Материал | нержавеющая сталь |
| Назначение | для бойлера |
| Рабочая среда | вода |
Где применяется и в каком оборудовании
Блок тэн для водонагревателя используется в проточных электроводонагревателях (например, ZOTA InLine на напряжение 380В), бойлерах косвенного нагрева с электродогревом (Taurus Metalac MAX и аналоги), а также в подогревателях бассейнов Pahlen и Elecro. В бассейнах часто применяют титановый ТЭН из-за хлорированной воды - для предотвращения щелевой коррозии. В оборудовании с датчиком потока обязательна защита от перегрева.
Для посудомоечных машин и другого водонагревательного оборудования блок ТЭН подбирается по удельному нагреву и материалу оболочки. В банях и аналогичных установках важна устойчивость к накипеобразованию.
Подбор блока ТЭН для бойлера
Для расчёта необходимой мощности используйте формулу: P[кВт] = V[л] x ΔT[°C] x 1,163 / (1000 x t[ч]), где V - объём, ΔT - разница температур, t - время нагрева. Удельная мощность на поверхности ТЭН зависит от среды: для воды стандартные значения. Уточните напряжение: однофазное подключение (220В) или трёхфазное (380В).
Присоединение - резьба G по ГОСТ 6357-81 (например, G1½″) или фланец. Погружная длина и место установки влияют на равномерность нагрева. Для жёсткой воды учитывайте периодичность чистки: раз в 4-6 месяцев при высокой жёсткости.
Из нашей практики

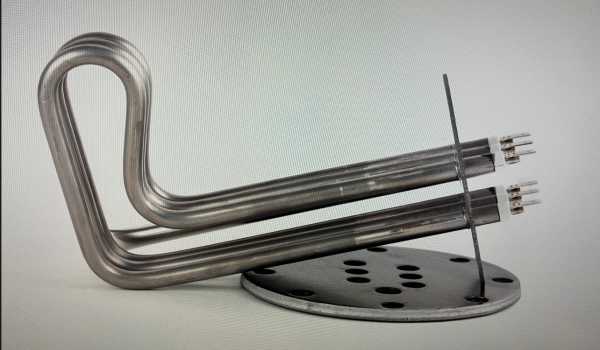

Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм. Блок работал в воде, потребовалась нержавеющая сталь для устойчивости к коррозии.
Ещё один случай: блоки 72 кВт и 30 кВт на фланце для производителя котельного и водонагревательного оборудования. Трубка из нержавеющей стали, с гильзой под термопару. В обоих случаях заказчик прислал фото старого блока с биркой.
Блок с термостатом или управление от автоматики
Блок ТЭН для бойлера может быть с электромеханическим термостатом (диапазон 0-85°C) или без него - для подключения к внешней автоматике. В комплект по заказу входит гильза под датчик, клеммная коробка или колпак. Термостат регулирует нагрев, автоматика может управлять через датчик потока или реле.
Для проточных электроводонагревателей и бассейнов чаще используют управление от автоматики с защитой от перегрева. В бойлерах косвенного нагрева удобен встроенный термостат. Выбор зависит от схемы оборудования.
Особенности материала и эксплуатации
Оболочка ТЭН - нержавеющая сталь AISI 304 или 316. Для обычной воды достаточно AISI 304, для агрессивных сред (хлориды, морская вода) применяют титановый ТЭН или AISI 316. В паспортах ТЭНБ указано: сталь 10 - только для воздуха/масла, не для воды. При повышенной солёности титан предотвращает гальваническую реакцию.
Накипеобразование зависит от жёсткости воды. При средней жёсткости чистка раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Время нагрева воды рассчитывается по формуле. По заказу делаем съёмные ТЭН или с покрытием - исполнение определяет задача.
Что прислать для расчёта
Для точного подбора блока тэн для водонагревателя необходимо указать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Также желательно прислать модель оборудования или фото старого блока с биркой.
Если блок будет работать с термостатом или автоматикой, уточните тип управления. Для бассейнов с хлором или морской водой требуется титановый ТЭН - это влияет на материал оболочки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости нужны: присоединительный размер (резьба или фланец), мощность, напряжение и погружная длина. Если оборудование из списка (ZOTA, Taurus, Pahlen, Elecro) - блок подбирается по этим параметрам. Пришлите модель или фото старого блока.
Из какой стали сделан блок?
Стандартно - нержавеющая сталь AISI 304 (08Х18Н10) для воды и пара. Для агрессивных сред (хлориды, кислоты) - AISI 316 или титан. В морской воде титан - единственный материал, предотвращающий щелевую коррозию.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт возможен при замене отдельных элементов, если конструкция позволяет. Уточните задачу.
Как проверить старый блок перед заменой?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию (мегаомметром). Сравните мощность и напряжение с паспортными. Если блок с термостатом - проверьте его срабатывание. Фото бирки поможет в подборе.
Что прислать для расчёта нового блока?
Укажите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину. Желательно фото старого блока с биркой и модель оборудования.
Какой вариант управления выбрать: с термостатом или от автоматики?
Если нужно автономное регулирование в бойлере - выбирайте блок с термостатом (диапазон 0-85°C). Для проточных систем или интеграции с внешним контроллером - блок без термостата, под управление от автоматики. В бассейнах обязателен датчик потока.
