Характеристики
| Тип | ТЭН воздушный ребристый |
|---|---|
| Форма | U-образный |
| Модель | RICA 11 95 924 |
| Напряжение | 220 В |
| Мощность | 3916 Вт |

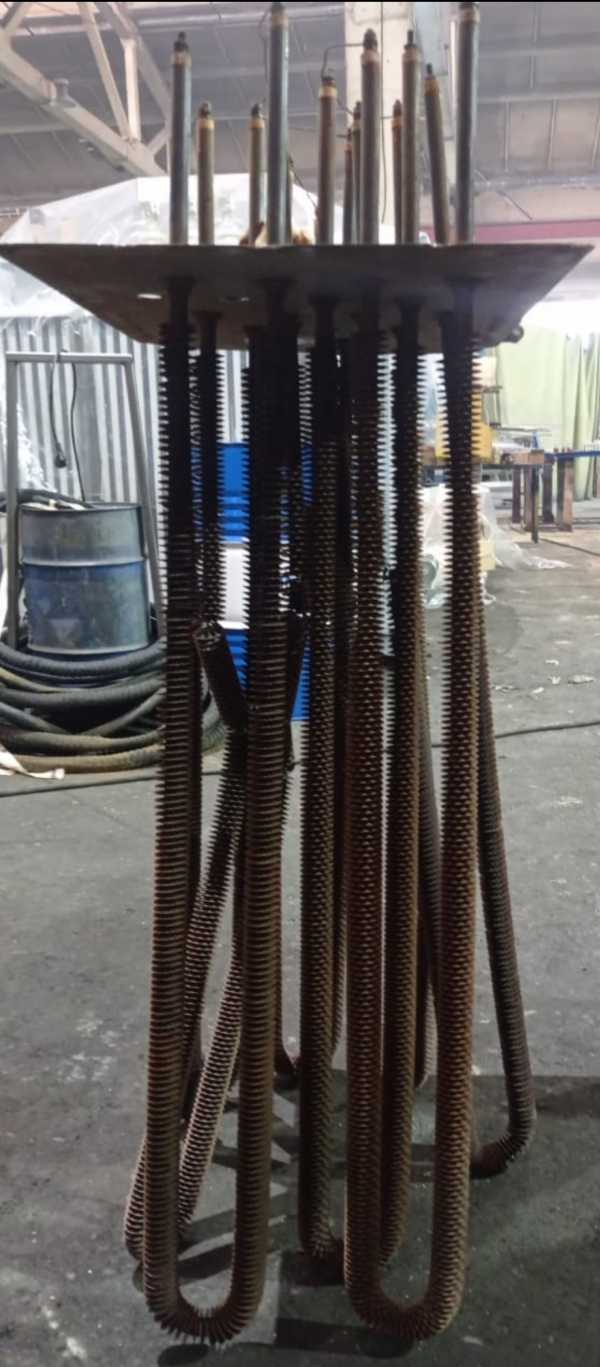

Форма и крепление: U-образный ТЭН
U-образная форма позволяет компактно разместить нагреватель в корпусе конвектора. В паспортах производителей встречаются как прямая, так и U-образная форма оребрённых ТЭН.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН используются в бытовых электроконвекторах (естественная конвекция), конвекторах с принудительным обдувом, тепловых пушках для теплиц и других крытых помещений.
В режиме естественной конвекции удельная нагрузка ниже, чем при обдуве.
- Электроконвекторы (конвекторы отопления)
- Тепловые пушки для теплиц
- Канальные нагреватели с обдувом
- Обогрев крытых помещений
Как подобрать замену
Для подбора необходимо знать развёрнутую длину, форму (прямая или U-образная), мощность и напряжение. Удельная нагрузка (Вт/см²) зависит от условий: по ГОСТ 13268-88 для спокойного воздуха допускается до 2,2 Вт/см², для движущегося воздуха (от 6 м/с) – до 5,5 Вт/см².
Также важны крепление, материал оребрения и наличие обдува. Мощность на метр длины может служить ориентиром при замене.
Особенности оребрения и теплоотдачи
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Благодаря этому оребрённый ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C).
Просечная спирально-ленточная навивка рёбер улучшает коэффициент теплоотдачи на 18-20% за счёт турбулизации воздушного потока. Это важно для замены ТЭН конвектора.
Требования к установке в конвектор
При монтаже конвектора соблюдайте расстояния: от пола до оси нижней трубы 160-180 мм, от верха прибора до подоконника не менее 75% ширины прибора (или не менее 120 мм до решётки), от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
В конвекторах используется биметаллический термостат для циклического включения ТЭН. При частых срабатываниях тепловой защиты проверьте условия обдува и расстояния.
Что прислать для расчёта
Для изготовления или подбора аналога пришлите следующие данные:
Развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, информацию о наличии обдува вентилятором и температуре воздуха, а также модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Сравните параметры: мощность 3916 Вт, напряжение 220 В, форму (U-образная), длину и крепление с маркировкой старого ТЭН или паспортом оборудования. Пришлите маркировку для точной проверки.
Нужен ли обдув вентилятором для работы этого ТЭН?
ТЭН может работать как в естественной конвекции, так и с принудительным обдувом. Удельная нагрузка зависит от скорости воздуха: по ГОСТ 13268-88 для спокойного воздуха до 2,2 Вт/см², для движущегося воздуха до 5,5 Вт/см². В конвекторах без вентилятора обдув не требуется.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН с нужной длиной, формой (прямой или U-образный) и креплением (штуцер, фланец). Укажите размеры и тип крепления.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром между выводами и на корпус. Рассчитайте мощность по формуле P=U²/R. Осмотрите на наличие деформаций или следов перегрева. Сравните с параметрами нового.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, информацию об обдуве, а также фото или маркировку старого нагревателя.
Какая форма лучше: прямая или U-образная?
Выбор зависит от конструкции оборудования. U-образная форма компактнее и часто применяется в конвекторах. Прямая удобна для канальных нагревателей. Обе формы доступны по заказу.
