Характеристики

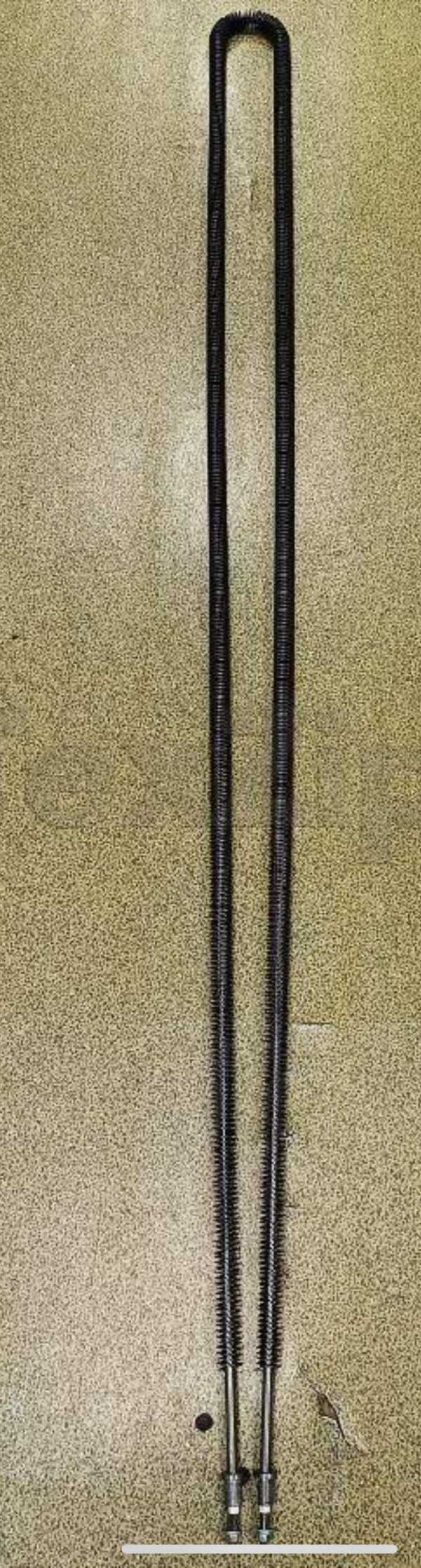

| Тип | Воздушный оребренный ТЭН (ТЭНР) |
|---|---|
| Мощность | 4 кВт |
| Напряжение | 400 В |
| Назначение | Нагрев воздуха в конвекторах, калориферах |
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН 4 кВт 400 В используется в бытовых электроконвекторах (естественная конвекция) и в калориферах для теплиц и промышленных помещений (с обдувом или без). В конвекторах отопления он работает совместно с биметаллическим термостатом и тепловой защитой. В калориферах для теплицы применяется в составе оборудования с принудительной конвекцией (обдув).
Подбор по образцу
Для замены старого ТЭН измерьте развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, тип крепления (штуцер, резьба, фланец). Уточните мощность и напряжение по маркировке. Важно знать, есть ли обдув вентилятором и какая температура воздуха - от этого зависит допустимая ваттная нагрузка (Вт/см²). По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Крепление
- Наличие обдува
Конструкция и особенности
Оребрение выполняется навивкой стальной ленты на трубку, что увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Благодаря этому при одинаковой мощности оребрённый ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C), что снижает риск перегрева. Типовая ваттная нагрузка для естественной конвекции - 2,0-3,0 Вт/см², для принудительной конвекции (обдув) - 5,0-7,0 Вт/см².
- Оребрение из углеродистой или нержавеющей стали
- Форма: прямая или U-образная
- Крепление: штуцер с гайкой или фланец
Условия эксплуатации и монтаж
При монтаже в электроконвектор соблюдайте расстояния: от пола до оси нижней трубы 160-180 мм, от верха прибора до подоконника не менее 120 мм, от задней стенки до стены не менее 50 мм. Несоблюдение может снизить теплоотдачу на 10-20%. В конвекторах с тепловой защитой при перегреве происходит автоматический перезапуск после остывания. Класс электрозащиты I, степень защиты IP20.
Диагностика неисправностей
Проверка ТЭН мультиметром: в режиме сопротивления проверьте целостность спирали (бесконечность - обрыв), затем сопротивление между контактным стержнем и корпусом (низкое значение - пробой изоляции). Частая причина выхода из строя - работа без обдува (на сухую), что приводит к перегреву и срабатыванию тепловой защиты.
Что прислать для расчёта
Для изготовления нового ТЭН по образцу пришлите фото старого нагревателя с маркировкой, укажите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, материал оребрения, тип крепления. Если известно - модель оборудования и условия эксплуатации (температура, обдув).
- Фото с маркировкой
- Размеры: длина, форма, выводы
- Мощность и напряжение
- Крепление
- Материал оребрения
- Условия: обдув, температура
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для точной совместимости нужно сравнить размеры, мощность, напряжение и крепление с вашим старым ТЭН. Если параметры совпадают - подходит. В случае отличий возможна замена по образцу.
Нужен ли обдув вентилятором для работы этого ТЭН?
ТЭН может работать как в режиме естественной конвекции (без вентилятора), так и с принудительным обдувом. Однако при обдуве допустимая ваттная нагрузка выше, и ТЭН может выдавать ту же мощность при более низкой температуре. Уточните условия эксплуатации вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление берутся из чертежа, образца или маркировки старого нагревателя.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление спирали (должно быть не бесконечность) и сопротивление изоляции между стержнем и корпусом (должно быть высоким). Если спираль оборвана или есть пробой на корпус - ТЭН неисправен.
Что прислать для расчёта нового ТЭН?
Пришлите фото старого ТЭН с маркировкой, укажите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, материал оребрения, тип крепления и наличие обдува.
Замена по образцу: что измерить у старого ТЭН?
Измерьте развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, диаметр трубки и оребрения, тип крепления. Запишите мощность и напряжение с маркировки. Уточните, есть ли обдув и какая температура воздуха.
