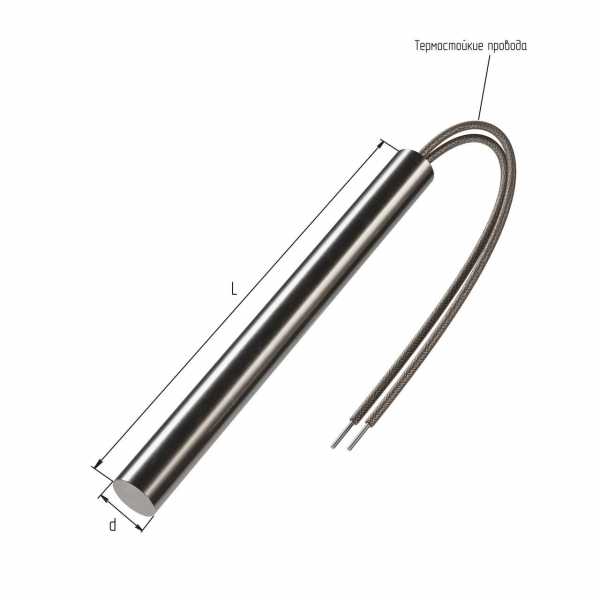

Характеристики
| Тип | Патронный (картриджный) |
|---|---|
| Диаметр | 10 мм |
Проверка патронного ТЭН мультиметром и мегаомметром
Для проверки патронного ТЭН измерьте мультиметром сопротивление между выводами. Оно должно соответствовать расчётному по мощности и напряжению. Затем мегаомметром проверьте сопротивление изоляции между выводами и корпусом - оно должно быть высоким, без признаков утечки тока.
Внутреннее сопротивление нагревателя указывает на целостность спирали. Если мультиметр показывает обрыв или короткое замыкание, нагреватель неисправен. Мегаомметр выявляет утечку тока на корпус.
Где применяется и в каком оборудовании
Патронный ТЭН диаметром 10 мм устанавливается в хотэнды 3D-принтеров (например, картридж 12В 40Вт), электропаяльники непрерывного нагрева, технологические баки с резьбовой муфтой G1 1/2, предпусковые подогреватели для подогрева антифриза.
В хотэндах используется керамический сердечник для фиксации нагревателя. В паяльниках - нихромовый или керамический элемент. В баках - через резьбовой штуцер. Также применяется в элементных анализаторах и лабораторных нагревателях.
Подбор патронного нагревателя
При подборе учитывайте диаметр посадочного отверстия. По данным зарубежных каталогов картриджных нагревателей, зазор около 0,2 мм обеспечивает тепловой контакт при удельной мощности порядка 130 Вт/дюйм² и температуре блока 500°C на воздухе - конкретный зазор уточняйте под задачу. Материал оболочки - нержавеющая сталь 304.
Длина холодной зоны и тип вывода выбираются под задачу. Для высокотемпературных применений (до 750°C) используют специальные сплавы. У разных производителей рабочая температура достигает 500°C при удельной мощности 50 Вт/см².
Возможности изготовления по заказу
По заказу изготавливаем патронные ТЭН любого диаметра и длины. Возможны: провод в термостойкой изоляции, металлорукав, угловой вывод, резьбовой штуцер для бака, встроенная термопара (до 16 мм).
Подходит для лабораторных нагревателей, погружных нагревателей баков и mantle heater. Исполнение вывода - под заказчика. Также можем сделать с нагревательной лентой для специальных задач.
Конструктивные особенности и ограничения
Встроенная термопара доступна при диаметре корпуса до 16 мм - это ограничение актуально для компактных узлов. Время разогрева паяльника до номинальной температуры - не более 8 минут, перед эксплуатацией жало подвергают лужению.
Для блоков ТЭН в водонагревателях и котлах используется другой конструктив - смежная категория.
Что прислать для расчёта
Для расчёта нового нагревателя пришлите: диаметр и длину посадочного отверстия, мощность и напряжение, тип вывода (нагревательный шнур или клеммы), рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Также укажите, нужна ли защита вывода металлорукавом или оплёткой, и требуется ли встроенная термопара (возможна при диаметре до 16 мм).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости измерьте посадочное отверстие (диаметр и глубину) и сравните с диаметром 10 мм. Уточните мощность и напряжение вашего устройства.
Какой нужен зазор в отверстии?
По данным зарубежных каталогов картриджных нагревателей, зазор около 0,2 мм обеспечивает тепловой контакт и долгий срок службы. Точное значение зависит от материала и условий эксплуатации - уточняйте при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем длину провода, тип вывода (шнур, клеммы), добавляем защиту металлорукавом или оплёткой.
Как проверить старый ТЭН?
Измерьте мультиметром сопротивление между выводами - должно быть не бесконечность. Мегаомметром проверьте изоляцию между выводами и корпусом - сопротивление должно быть высоким, без признаков утечки тока.
Что прислать для расчёта?
Пришлите диаметр и длину отверстия, мощность, напряжение, тип вывода, рабочую температуру и фото старого нагревателя с маркировкой.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Сначала мультиметром измерьте сопротивление между выводами. Затем мегаомметром проверьте сопротивление изоляции между выводами и корпусом - оно должно быть высоким, без признаков утечки тока.
