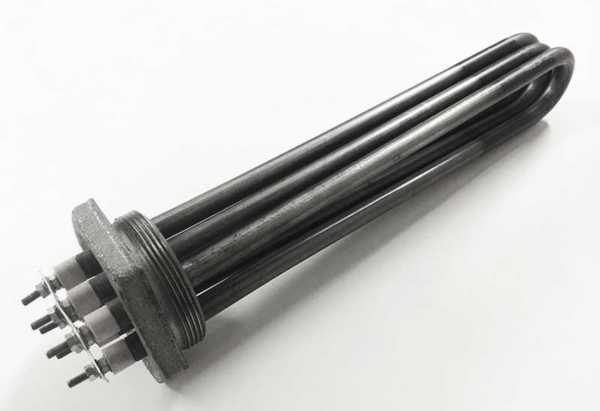

Характеристики
| Мощность | 3 кВт |
|---|---|
| Напряжение | 220В |
| Установочная длина | 500 мм |
| Присоединение | G1 1/2" |
| Материал оболочки | нержавеющая сталь |
| Тип | блок ТЭН |
Где применяется и в каком оборудовании
Блок ТЭН 3 кВт с фланцем G1 1/2" применяется для электродогрева бойлеров косвенного нагрева (например, Taurus Metalac MAX и аналоги). Также используется как блок тэн для водонагревателя в промышленных накопительных электроводонагревателях (тип VLM) объёмом от 100 до 1500 л. Данный блок заменяет штатный блок тэнов 1 1 2 дюйма в бойлерах. В подогревателях бассейнов (Pahlen, Elecro) требуются блоки другой мощности и материала - титановый элемент под хлор и соль, этот блок для такой среды не подходит.
Конструкция и материалы
Блок состоит из трубчатых электронагревателей (ТЭН) из нержавеющей стали, запрессованных в общем фланце. Присоединение - резьба G1 1/2" по ГОСТ 6357-81 (дюйм 1 1/2"). В отличие от блок тэнов g2, имеющих присоединение 2 дюйма, данный блок имеет G1 1/2". По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить гильза под датчик, термостат, колпак или клеммная коробка. Для таких блоков применяется обозначение ТЭНБР, например «ТЭНБР-3-1½″-Т-Н» (мощность, резьба, буква Т при наличии терморегулятора, материал оболочки). ТЭНы работают в воде, это мокрый ТЭН. Нержавеющая сталь устойчива к щелевой коррозии в пресной воде до 100°C.
Подбор мощности
Для расчёта необходимой мощности используйте теплоёмкость воды: P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Для поддержания температуры в баке удельная мощность на поверхности ТЭН должна быть 3-5 Вт/см². Данный блок тэн 3 квт подходит для баков различного объёма, точный расчёт по формуле. Напряжение 220В однофазное.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Монтаж и подключение
Для блока мощностью 3 кВт при напряжении 220В рекомендуется медный кабель сечением 2,5 мм² и автоматический выключатель на 16 А. Установка производится в резьбовой патрубок 1 1/2" бойлера. При монтаже обеспечьте доступ для чистки и замены магниевого анода. Для проточных нагревателей обязателен датчик потока.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
- Нужен ли термостат, датчик потока, магниевый анод
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот блок ТЭН к моему бойлеру?
Проверьте присоединительный размер патрубка бойлера - он должен быть G1 1/2". Установочная длина 500 мм должна соответствовать глубине погружения. Мощность 3 кВт при 220В подходит для большинства бытовых бойлеров косвенного нагрева.
Из какой стали изготовлен блок ТЭН?
Оболочка ТЭН выполнена из нержавеющей стали. По заказу возможны другие материалы, например, титан для морской воды.
Можно ли заменить отдельные ТЭН в блоке или сделать их съёмными?
Стандартно ТЭНы запрессованы и не заменяются по отдельности. По заказу делаем съёмные ТЭН, что упрощает ремонт.
Как проверить исправность старого блока ТЭН?
Измерьте сопротивление между выводами и корпусом мультиметром. Исправный ТЭН должен показывать расчётное сопротивление (для 3 кВт при 220В около 16 Ом) и отсутствие замыкания на корпус. Точное значение зависит от мощности.
Какие данные нужно предоставить для расчёта нового блока?
Сообщите: что нагревается, до какой температуры, присоединение, мощность, напряжение, погружную длину, модель оборудования или фото старого блока.
Какой блок ТЭН выбрать для электродогрева бойлера косвенного нагрева?
Для бойлера косвенного нагрева подходит блок ТЭН с резьбой 1 1/2", мощностью 1,5-3 кВт при 220В. Установочная длина выбирается по глубине бака. Данный блок 3 кВт 500 мм - типовое решение.
