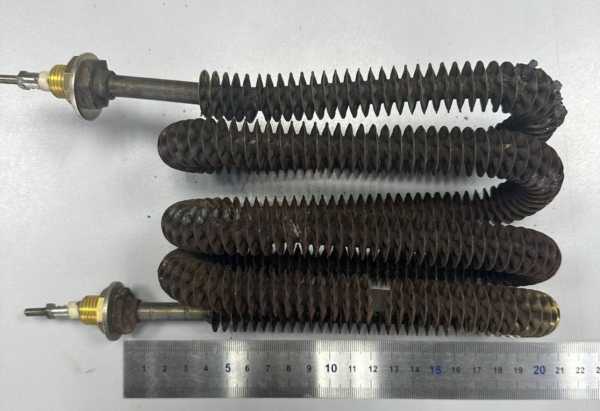

Характеристики
| Тип | воздушный оребрённый ТЭН |
|---|---|
| Мощность | 1 кВт |
| Межосевое расстояние | 100 мм |
| Крепление | фланец, резьба 1/4 |
| Нагреваемая среда | воздух |
Где применяется и в каком оборудовании
ТЭН воздушный оребрённый на 1 кВт ставят в бытовые электроконвекторы: стальной корпус, перфорированная решётка, внутри оребрённый воздушный ТЭН и биметаллический термостат. Это обогреватель помещения с естественной конвекцией.
У производителей конвекторов в паспорте указаны степень защиты IP20, класс I, напряжение 220В; термостат может быть биметаллическим или электронным.
Этот же класс нагревателей используют в конвекторах с принудительной конвекцией (обдув) и в калориферах для теплицы. Применение в электрощитовых шкафах: это шкаф обогрева (требует уточнения), подтверждённых данных нет.
Спокойный и движущийся воздух: допустимая нагрузка
По ГОСТ 13268-88 формально разделены два расчётных класса: код С: спокойный воздух, допустимая ваттная нагрузка 2,2 Вт/см²; код О: движущийся воздух от 6 м/с, допустимая ваттная нагрузка 5,5 Вт/см².
Внутренний рабочий эталон для бытовых применений: спокойный воздух 2,0-3,0 Вт/см², движущийся воздух 5,0-7,0 Вт/см². При принудительной конвекции (обдуве) один и тот же по размеру ТЭНР может нести почти в 2,5 раза больше мощности, чем в естественной конвекции.
Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому при одинаковой мощности оребрённый ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C).
Как подобрать замену ТЭН
Для замены ТЭН конвектора снимите старый нагреватель и сверьте развёрнутую длину, форму, расстояние между выводами, мощность и напряжение. В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка содержит развёрнутую длину, код контактного стержня, диаметр оболочки, мощность, код среды и напряжение.
У производителей конвекторов мощность на метр длины корпуса меняется: для 500 мм 250 Вт, для 600 мм 340 Вт, для 900 мм 610 Вт, для 1000 мм 700 Вт, для 1300 мм 970 Вт, для 1400 мм 1060 Вт, для 1700 мм 1330 Вт.
По заказу делаем ТЭН оребрённый по размерам заказчика: другая длина, форма, мощность, напряжение и крепление. Оребрение из углеродистой или нержавеющей стали, крепление штуцером с гайкой или на фланце.
Монтаж и теплоотдача
У производителей электроконвекторов в паспортах указаны типовые монтажные расстояния: от пола до оси нижней трубы или корпуса 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора (либо не менее 120 мм до решётки), от задней стенки корпуса до стены не менее 50 мм.
Несоблюдение этих расстояний может снижать теплоотдачу конвектора на 10-20%. Коэффициент оребрения в исследованных конструкциях от 5,8 до 22,6.
Что прислать для расчёта
Для подбора нужны параметры старого нагревателя и условия работы.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Нужно сверить межосевое расстояние, крепление, мощность и напряжение. Пришлите модель оборудования или фото старого нагревателя с маркировкой, чтобы подтвердить совместимость.
Нужен ли обдув вентилятором?
Если конвектор без вентилятора, воздух считается спокойным, допустимая нагрузка 2,2 Вт/см². При обдуве от 6 м/с допустимая нагрузка 5,5 Вт/см². Поэтому обдув напрямую влияет на допустимую мощность ТЭН.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление. Оребрение может быть из углеродистой или нержавеющей стали, крепление штуцером с гайкой или на фланце.
Как проверить старый ТЭН?
Снимите нагреватель и проверьте сопротивление и изоляцию. Для замены также нужны развёрнутая длина, расстояние между выводами, мощность, напряжение и тип крепления.
Что прислать для расчёта?
Понадобятся развёрнутая длина и форма, расстояние между выводами, мощность, напряжение, крепление, материал оребрения. Также укажите наличие обдува и температуру воздуха, модель оборудования или приложите фото старого ТЭН с маркировкой.
Как влияет спокойный и движущийся воздух на допустимую нагрузку?
По ГОСТ 13268-88 для спокойного воздуха допустимая нагрузка 2,2 Вт/см², для движущегося от 6 м/с: 5,5 Вт/см². Это значит, что один и тот же по размеру ТЭНР в обдуваемом воздухе может нести почти в 2,5 раза больше мощности.
