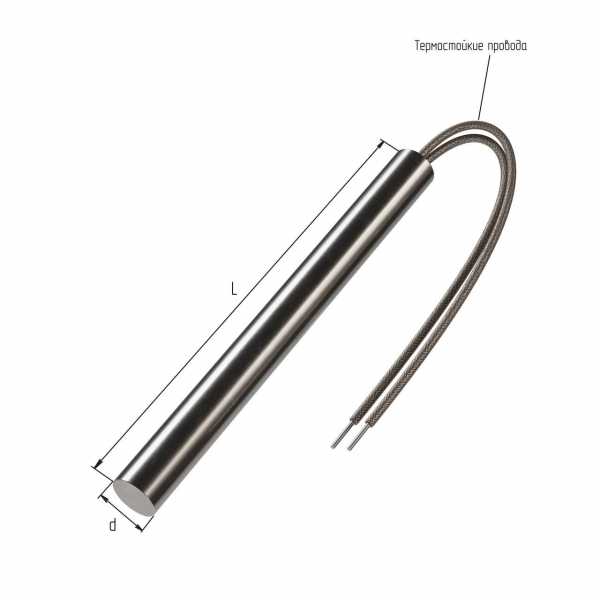

Характеристики
| Тип | патронный (одноконцевой) |
|---|---|
| Диаметр | 6.5 мм |
| Длина | 60 мм |
| Напряжение | 40 В |
| Мощность | 200 Вт |
| Длина проводов | 20 мм |
| Изоляция проводов | термостойкая |
Где применяется и в каком оборудовании
Патронный ТЭН устанавливается в хотэнды 3D-принтеров (FDM-печать), технологические баки и емкости с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов, лабораторное и аналитическое оборудование (элементные анализаторы), а также в предпусковые подогреватели двигателя (встройка в блок цилиндров или патрубок системы охлаждения).
Подбор патронного ТЭН
При подборе патронного нагревателя уточните диаметр посадочного отверстия (должен соответствовать диаметру ТЭН), длину и длину холодной зоны, требуемые мощность и напряжение, тип вывода и длину провода. Для агрессивных сред используйте корпус из нержавеющей стали. Встроенная термопара доступна при диаметре корпуса до 16 мм. У некоторых производителей рабочая температура патронного ТЭН достигает 500°C при удельной мощности 50 Вт/см².
Проверка патронного ТЭН мультиметром и мегаомметром
Для проверки патронного ТЭН сначала измерьте внутреннее сопротивление нагревателя мультиметром. Сопротивление должно соответствовать расчётному по мощности и напряжению. Затем проверьте сопротивление изоляции мегаомметром: между корпусом и выводами оно должно быть высоким. При обрыве или коротком замыкании нагреватель неисправен. Используйте мультиметр проверка нагревателя для точности.
Возможности изготовления по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Особенности конструкции патронных ТЭН
Патронные ТЭН относятся к одноконцевым нагревателям (выводы с одной стороны). Диаметр трубчатых электронагревателей обычно лежит в диапазоне 6-24 мм. По ТУ ТЭНП и паспортам производителей, патронные нагреватели могут комплектоваться резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. Также встречаются варианты с резьбовой муфтой для баков.
Что прислать для расчёта
Для расчёта патронного ТЭН по вашим размерам пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода, рабочую температуру и среду нагрева, а также модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для проверки совместимости уточните посадочный диаметр, длину, мощность и напряжение. Если параметры совпадают с требованиями вашего оборудования, ТЭН подходит.
Какой нужен зазор в отверстии?
Для патронного ТЭН обычно нужен небольшой зазор между корпусом и отверстием, он компенсирует тепловое расширение и обеспечивает равномерный теплоотвод. Слишком тугая посадка может привести к заклиниванию при нагреве, слишком большой зазор ухудшает теплопередачу. Точную величину уточняйте в паспорте на нагреватель.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем выводы любой длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами (должно быть несколько Ом) и мегаомметром сопротивление изоляции между корпусом и выводами - оно должно быть высоким.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, напряжение, тип вывода и длину провода, а также фото или чертёж старого нагревателя.
Вопрос по теме: Проверка патронного ТЭН мультиметром и мегаомметром?
Для проверки используйте мультиметр для измерения сопротивления нагревателя и мегаомметр для проверки изоляции. Нормальное сопротивление изоляции должно быть высоким.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
