Характеристики
| Напряжение | 220 В |
|---|---|
| Среда нагрева | масло |
| Назначение | подогрев двигателя, гидробака |
Где применяется патронный ТЭН для масла

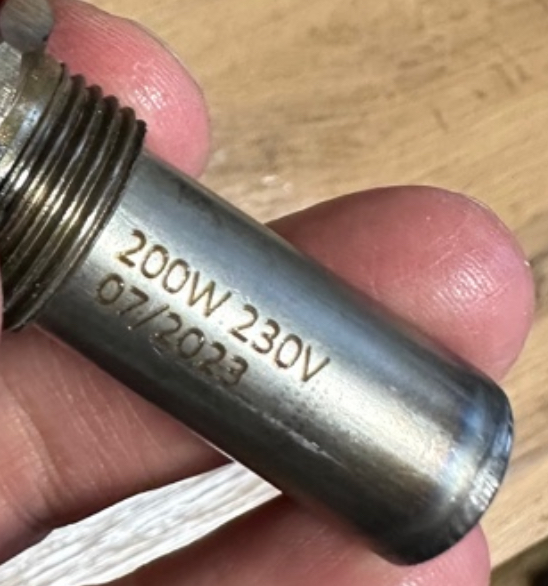

Патронные ТЭН используются для предпускового подогрева масла в двигателях внутреннего сгорания, а также в гидробаках технологического оборудования.
Также применяются в лабораторных нагревателях, элементных анализаторах и других устройствах, где требуется компактный погружной нагреватель бака.
- Предпусковые подогреватели двигателя
- Гидравлические баки и емкости
- Лабораторное оборудование
Посадка в отверстие: влияние зазора на ресурс
Для патронного ТЭН критичен зазор между оболочкой и стенкой отверстия. По общим рекомендациям для картриджных нагревателей зазор на сторону - менее 0,05 мм (посадка H7), допускается до 0,1 мм в зависимости от задачи. Это отдельная величина, не связанная с допуском на диаметр оболочки по ГОСТ 13268-88 - тот описывает трубчатые ТЭН.
Большой зазор ухудшает теплоотвод, перегревает нихромовую спираль и снижает ресурс. Малый зазор обеспечивает плотный контакт и равномерный нагрев.
- Зазор менее 0,05 мм - для максимального ресурса
- Допустимо до 0,1 мм в зависимости от задачи
- Проверка посадки: измерение диаметра отверстия и оболочки
Как подобрать патронный нагреватель для масла
Основные параметры: диаметр оболочки (от 6 до 24 мм), длина, мощность и напряжение. Для масла удельная мощность должна быть ниже, чем для воды, чтобы избежать перегрева.
Учитывайте рабочую температуру масла и условия эксплуатации. Для агрессивных сред используйте оболочку из нержавеющей стали 304.
- Диаметр и длина по посадочному отверстию
- Мощность и напряжение (220В)
- Материал оболочки: нержавеющая сталь 304
- Тип вывода: нагревательный шнур или резьбовой штуцер бака
Возможности изготовления патронных ТЭН
По заказу делаем патронные ТЭН с любыми размерами: диаметр, длина, мощность. Исполнение вывода - по вашему чертежу или образцу.
Доступны: провод нужной длины в термостойкой изоляции, защита металлорукавом, угловой вывод, резьбовой штуцер или фланец, встроенная термопара (до 16 мм).
- Любой диаметр от 6 до 24 мм
- Длина по чертежу заказчика
- Мощность по требованию
- Напряжение 220В или другое
Что прислать для расчёта патронного ТЭН
Для точного изготовления нужны: диаметр и длина нагревателя, мощность, напряжение, тип вывода, длина провода, рабочая температура и среда.
Если есть старый ТЭН, пришлите его с маркировкой или фото. Также можно указать модель оборудования.
- Диаметр и длина посадочного отверстия
- Мощность и напряжение
- Тип вывода (провод, штуцер, термопара)
- Фото или чертеж старого нагревателя
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Для подбора нужно знать диаметр посадочного отверстия, длину, мощность и напряжение. Если ваше оборудование использует ТЭН на 220В для масла, скорее всего подойдет. Пришлите параметры для расчёта.
Какой нужен зазор в отверстии для патронного нагревателя?
Рекомендуемый зазор на сторону - менее 0,05 мм (посадка H7). Допускается до 0,1 мм. Больший зазор снижает теплоотвод и ресурс.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем любой тип вывода: нагревательный шнур нужной длины, с защитой металлорукавом, угловой вывод, резьбовой штуцер. Укажите требования.
Как проверить старый ТЭН перед заказом?
Измерьте мультиметром внутреннее сопротивление нагревателя. Для 220В типичное сопротивление - несколько десятков Ом. Также проверьте изоляцию между выводами и оболочкой.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, тип вывода, рабочую температуру и среду. Если есть старый ТЭН - его фото или маркировку.
Почему зазор в отверстии влияет на ресурс патронного ТЭН?
Зазор определяет плотность контакта между оболочкой и стенкой. При большом зазоре тепло отводится хуже, спираль перегревается, ресурс падает. Малый зазор обеспечивает эффективный теплоотвод и долговечность.
