Характеристики
| Диаметр | 24.7 мм |
|---|---|
| Тип | патронный (одноконцевой) |
| Класс изделия | ТЭНП |
Конструкция и исполнение патронного ТЭН

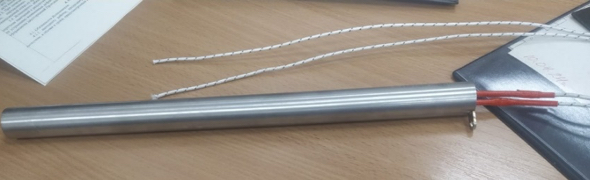

Патронный нагреватель (ТЭНП) представляет собой трубчатый электронагреватель с выводами с одной стороны. Диаметр корпуса 24.7 мм позволяет встраивать его в посадочное отверстие с минимальным зазором.
Корпус выполняется герметичным. По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод. Для баков с резьбой комплектуем штуцером из латуни, нержавеющей или углеродистой стали (М10-М27, G1/2, G3/4, G1, G1 1/4).
При диаметре корпуса до 16 мм возможна встроенная термопара (ограничение актуально для компактных лабораторных и измерительных узлов). В данном типоразмере 24.7 мм термопара не предусмотрена.
- Герметичный корпус из нержавеющей стали
- Выводы с одной стороны (одноконцевой)
- По заказу: резьбовой штуцер, фланец, металлорукав
Где применяется и в каком оборудовании
Патронный ТЭН диаметром 24.7 мм используется: в технологических баках и емкостях с резьбовой муфтой для нагрева воды и слабых кислотных или щелочных растворов; в предпусковых подогревателях двигателя (подогрев антифриза или масла в картере); в лабораторном и аналитическом оборудовании, включая элементные анализаторы.
Также картриджный нагреватель подходит для хотэндов 3D-принтеров (FDM-печать), но в таких узлах типичны диаметры 6 мм и длины 20 мм. 24.7 мм больше подходит для стационарных промышленных установок. В блоках ТЭН (водонагреватели, котлы, парогенераторы) применяется как смежная категория.
Подбор патронного нагревателя
Для точного подбора нужно знать: диаметр посадочного отверстия и требуемый зазор, длину нагревателя и длину холодной зоны, мощность и напряжение, тип вывода и длину провода.
У производителей (например, Электронагрев-Казань) диапазон патронных ТЭН: диаметр 3-50 мм, длина 50-1300 мм. Ваш диаметр 24.7 мм попадает в этот ряд. Рабочая температура у некоторых достигает 500°C при удельной мощности 50 Вт/см² (по паспортным данным).
Патронные ТЭН делаем по размерам заказчика: все параметры берём из чертежа, образца или маркировки старого нагревателя. По ТУ возможно исполнение с внутренним сопротивлением, соответствующим заданной мощности.
Проверка патронного ТЭН мультиметром и мегаомметром
Проверка патронного ТЭН проводится двумя приборами: мультиметром (измерение сопротивления) и мегаомметром (измерение сопротивления изоляции).
Мультиметром проверяют внутреннее сопротивление нагревателя. Оно должно соответствовать расчётному по мощности: R = U² / P. Если обрыв (бесконечность) или короткое замыкание (ноль), элемент неисправен.
Мегаомметром измеряют сопротивление между корпусом и выводом. Чем выше сопротивление изоляции, тем лучше. Низкое значение говорит о пробое изоляции.
Для патронных ТЭН с керамическим сердечником хотэнда (например, картридж 24В 40Вт) правила те же. Перед проверкой отключите питание и снимите нагреватель с оборудования.
- Мультиметр: проверка сопротивления спирали
- Мегаомметр: проверка изоляции корпус-вывод
- При обрыве или пробое: замена ТЭНП
Что прислать для расчёта
Для изготовления патронного ТЭН под ваш узел потребуется:
Если есть образец или чертёж, высылайте. Подберём исполнение.
- диаметр нагревателя и диаметр посадочного отверстия (с указанием допуска);
- длина и длина холодной зоны (если есть);
- мощность, напряжение и тип вывода;
- длина провода, нужна ли защита (металлорукав, оплётка);
- рабочая температура и что нагреваем (вода, масло, антифриз, раствор);
- модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН диаметром 24.7 мм к моему оборудованию?
Нужно сверить посадочное отверстие: если диаметр совпадает с учётом зазора, то подойдёт. Также важны длина, мощность и тип вывода. Лучше прислать чертёж или фото старого нагревателя.
Какой нужен зазор между корпусом ТЭН и отверстием?
Зазор должен быть минимальным, чтобы обеспечить плотное прилегание и хорошую теплопередачу. При слишком свободной посадке снижается эффективность нагрева.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, а также угловой вывод.
Как проверить старый патронный ТЭН мультиметром?
Измерьте сопротивление между выводами. Оно должно быть в пределах расчётного (R=U²/P). Если бесконечность или ноль, элемент вышел из строя. Дополнительно проверьте изоляцию мегаомметром.
Что прислать для расчёта патронного нагревателя?
Нужен диаметр отверстия, длина и длина холодной зоны, мощность, напряжение, тип вывода, длина провода, рабочая температура и что нагреваем. Желательно фото или чертёж старого ТЭН.
Как проверить изоляцию патронного ТЭН мегаомметром?
Подключите мегаомметр между корпусом и одним из выводов (другой вывод не задействован). Чем выше сопротивление изоляции, тем лучше. Низкое значение говорит о пробое, нагреватель нужно заменить.
