Характеристики
| Тип | ТЭНР (оребрённый воздушный) |
|---|---|
| Развёрнутая длина | 60 см |
| Диаметр оболочки | 13 мм |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
| Среда нагрева | О (движущийся воздух) |
| Типовая форма | код 2 (по каталогу производителя) |
| Радиус изгиба | 30 мм |
| Крепление | штуцер 1/2" |
Где применяется и в каком оборудовании
Этот оребрённый воздушный ТЭН (ТЭНР) применяется в электроконвекторах с принудительным обдувом (например, Tizest TEC), калориферах для сельскохозяйственных зданий (серия ЭКО), а также в тепловых пушках и завесах. В бытовых конвекторах отопления без вентилятора (спокойный воздух) удельная ваттная нагрузка ниже, поэтому такой ТЭН используется только в режиме обдува.
Оребрение увеличивает площадь теплообмена в 10-16 раз, что снижает температуру оболочки при той же мощности. Это позволяет применять его в оборудовании со степенью защиты IP20 и классом электрозащиты I.
Подбор по мощности и условиям
Для правильного подбора учитывайте, что допустимая удельная нагрузка на ТЭНР зависит от скорости воздуха. По ГОСТ 13268-88 для кода О (движущийся воздух от 6 м/с) допускается 5,5 Вт/см², для спокойного воздуха - 2,2 Вт/см². Внутренний рабочий эталон: при обдуве 5,0-7,0 Вт/см², без обдува 2,0-3,0 Вт/см².
При замене ТЭН конвектора сверьтесь с маркировкой старого: длина, форма, крепление. Если оборудование не обеспечивает обдув, перегрев приведёт к срабатыванию автоматического перезапуска.

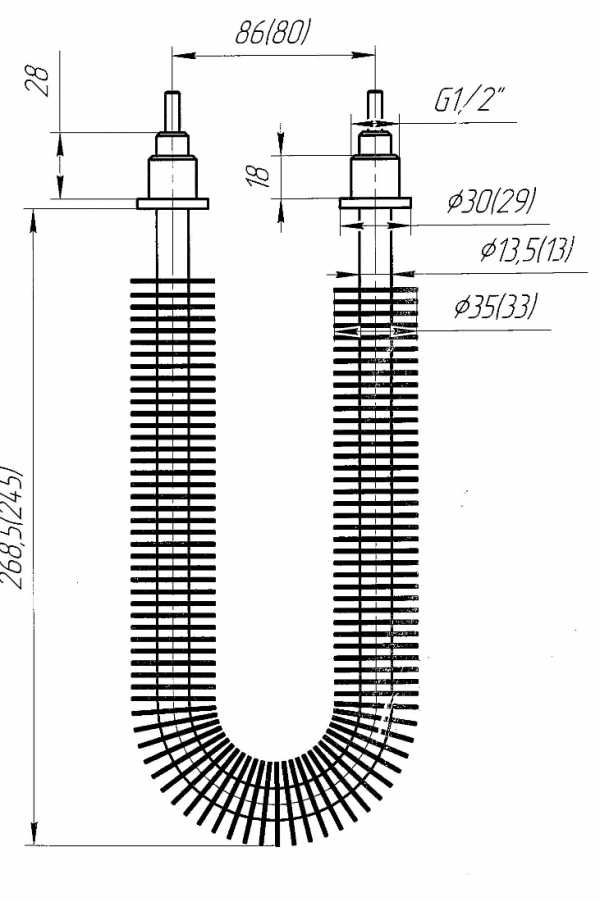

Форма и крепление: прямой или U-образный
Форма этого ТЭНР задана кодом Ф2 по каталогу типовых форм производителя, радиус изгиба - 30 мм (в маркировке R30). Крепление - штуцер 1/2 дюйма (шт..1/2).
По заказу можем изготовить ТЭН другой длины, формы (прямой или U-образный) или материала оребрения (углеродистая или нержавеющая сталь) - для этого пришлите чертёж или образец старого нагревателя; для U-образной формы дополнительно укажите расстояние между выводами.
Проверка и диагностика старого ТЭН
Стандартная диагностика ТЭН мультиметром: проверьте сопротивление между контактным стержнем и оболочкой - должно быть очень высоким (низкое значение говорит о пробое изоляции). Также проверьте целостность спирали - бесконечность/OL означает обрыв.
В паспортах ТЭНР указывают: при частых срабатываниях тепловой защиты (автоматический перезапуск) устраните причину перегрева - недостаток обдува или завышенная мощность.
Что прислать для расчёта
Для точного изготовления или замены предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува вентилятором и температуру воздуха. Лучше всего - фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте длину, диаметр, мощность, напряжение и крепление. Если оборудование использует оребрённый воздушный ТЭН с обдувом - подходит. Для конвекторов без вентилятора (спокойный воздух) мощность должна быть ниже.
Нужен ли обдув вентилятором для этого ТЭН?
Да, среда О означает движущийся воздух. Без обдува удельная нагрузка превысит допустимую, что вызовет перегрев и срабатывание защиты. Минимальная скорость обдува - от 1-2 м/с (зависит от производителя калорифера).
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР с другими размерами, формой (прямой или U-образный), креплением (штуцер, фланец) и материалом оребрения. Укажите параметры при заказе.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр: проверьте, что спираль не оборвана (сопротивление конечное, не бесконечность/OL), и измерьте сопротивление между выводом и корпусом - оно должно быть очень высоким. Низкое сопротивление на корпус говорит о пробое изоляции, такой ТЭН подлежит замене.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Лучше - фото старого ТЭН с маркировкой.
Прямой или U-образный - как выбрать форму?
У этого ТЭНР форма уже задана кодом Ф2 по маркировке, радиус изгиба - 30 мм. Если нужен другой вариант - прямой или U-образный под другую конструкцию оборудования - такой ТЭН делаем по чертежу или образцу старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
