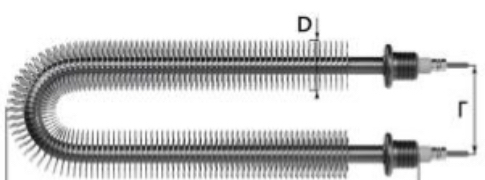

Характеристики
| Тип | ТЭНР (воздушный оребренный) |
|---|---|
| Развернутая длина | 108 см |
| Диаметр оболочки | 16 мм |
| Мощность | 4,0 кВт |
| Напряжение | 220 В |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена, снижая удельную поверхностную мощность (Вт/см²). В спокойном воздухе (естественная конвекция) при удельной нагрузке до 2,2 Вт/см² ТЭН работает без перегрева, а с оребрением и принудительной конвекцией (обдув) допустимая нагрузка по ГОСТ 13268-88 достигает 5,5 Вт/см². Без оребрения не обойтись, когда требуется высокая мощность в компактном корпусе или при работе в условиях недостаточного обдува.
- В спокойном воздухе (код С) - до 2,2 Вт/см²
- В движущемся воздухе от 6 м/с (код О) - до 5,5 Вт/см²
- Оребрение позволяет увеличить мощность до 2,5 раза без роста температуры оболочки
Где применяется и в каком оборудовании
Оребрённые ТЭН (ТЭНР) используются в обогревателях помещений: электроконвекторах, тепловых пушках, калориферах. В бытовых конвекторах (Resanta, KN-Electro) они работают в режиме естественной конвекции, корпус имеет перфорированную решётку и степень защиты IP20. В промышленных калориферах (серия ЭКО) и в конвекторах с обдувом (Tizest) - с принудительным обдувом, что позволяет снимать большую мощность. Такие ТЭН подходят для замены ТЭН конвектора.
- Обогрев теплиц и крытых помещений
- Обогрев теплиц и крытых помещений
- Системы вентиляции и кондиционирования
Подбор оребренного ТЭН
При подборе учитывают мощность, напряжение, размеры и условия эксплуатации. Для спокойного воздуха мощность должна быть ниже, чтобы избежать перегрева. При наличии обдува можно использовать более мощный ТЭН в том же корпусе. Удельная поверхностная мощность - основной параметр: для естественной конвекции она не должна превышать 2,2 Вт/см², для принудительной - до 5,5 Вт/см² (по ГОСТ 13268-88).
- Определите наличие обдува и скорость воздуха
- Рассчитайте необходимую мощность и размеры
- Выберите материал оболочки в зависимости от температуры
Особенности конструкции и материалы
По заказу изготавливаем оребрённые ТЭН с оребрением из углеродистой или нержавеющей стали. Форма может быть прямой или U-образной. Крепление - штуцер с гайкой или фланец. Материал оболочки выбирается по температуре: до 450°C (коды С/О по ГОСТ 13268-88) - углеродистая сталь, выше - жаростойкая нержавеющая сталь (коды Т/К).
- Углеродистая сталь для температур до 450°C
- Нержавеющая сталь для высоких температур
- Возможно изготовление по чертежам заказчика
Эксплуатация и защита
Основная причина выхода из строя ТЭН в воздухонагревателях - перегрев из-за недостаточного обдува или загрязнения поверхности. В конвекторах с естественной конвекцией при перегреве срабатывает тепловая защита (биметаллический термостат), и после остывания происходит автоматический перезапуск. В некоторых моделях предусмотрен ручной ресет. Для предотвращения перегрева необходимо обеспечить свободный доступ воздуха и регулярно очищать оребрение от пыли.
- Обеспечьте обдув от 6 м/с для работы в режиме кода О
- Не перекрывайте забор воздуха
- Регулярно очищайте оребрение от пыли
Что прислать для расчёта
Для изготовления или подбора аналога нам необходимы: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха. Если есть старый ТЭН, пришлите фото с маркировкой или модель оборудования.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление и материал оребрения
- Условия обдува и температура воздуха
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните развёрнутую длину, диаметр, мощность, напряжение и тип крепления с параметрами вашего оборудования. Если у вас есть старый ТЭН, пришлите его маркировку или фото.
Нужен ли обдув вентилятором для работы этого ТЭН?
Обдув не обязателен, но он позволяет снимать с ТЭН большую мощность без перегрева. В режиме естественной конвекции мощность должна быть ниже. Если в вашем оборудовании есть вентилятор, удельная нагрузка может быть выше (до 5,5 Вт/см²).
Можно ли сделать ТЭН другой длины или с другим креплением?
Да, мы изготавливаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и тип крепления могут быть изменены по чертежу или образцу.
Как проверить старый ТЭН перед заменой?
Визуально осмотрите на наличие повреждений оребрения и оболочки. Измерьте сопротивление изоляции мегомметром (не менее 20 МОм). Сравните маркировку с требуемыми параметрами.
Что нужно прислать для расчёта нового ТЭН?
Необходимы развёрнутая длина, форма (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Можно прислать фото старого ТЭН с маркировкой.
Зачем нужно оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена, что позволяет передавать большую мощность без перегрева оболочки. Без оребрения не обойтись, когда требуется высокая мощность в компактном корпусе или при работе в условиях недостаточного обдува.
