Характеристики
| Тип | ТЭН воздушный |
|---|---|
| Среда нагрева | воздух |
| Назначение | нагрев воздуха |
| Модель оборудования | AHU-1 Preheater |

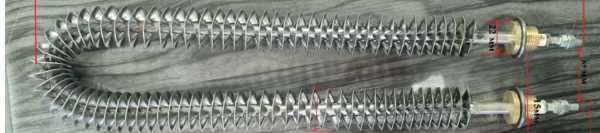

| Каталожное наименование | ТЭН воздушный для AHU-1 Preheater |
Где применяется и в каком оборудовании
ТЭН воздушный для AHU-1 Preheater предназначен для нагрева воздуха в приточной установке. Оребренный воздушный ТЭН такого типа используется в электроконвекторах без вентилятора, калориферах.
В оборудовании с принудительной конвекцией (обдув) допустимая удельная поверхностная мощность выше, чем в спокойном воздухе. Поэтому один и тот же ТЭНР в режиме обдува может нести почти в 2,5 раза больше мощности, чем в естественной конвекции.
- Бытовые электроконвекторы без вентилятора
- Калориферы для крытых помещений
- Канальные нагреватели приточных систем
Подбор по образцу
ТЭН воздушный оребренный подбирается по старому нагревателю. ТЭН оребренный имеет ту же развёрнутую длину, форму и крепление. Для замены ТЭН конвектора важны мощность и напряжение.
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, поэтому по габаритам старого ТЭН можно оценить мощность аналога. Уточните, в каком режиме работал нагреватель: спокойный воздух или движущийся воздух с обдувом.
- Размеры старого ТЭН
- Маркировка или паспорт оборудования
- Наличие обдува вентилятором
Что измерить у старого ТЭН
Снимаете старый нагреватель и фиксируете параметры по образцу. От этого зависит, подойдёт ли новый ТЭН по месту.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Как проверить старый ТЭН
Диагностика ТЭН мультиметром: в режиме сопротивления проверяем целостность спирали и сопротивление между контактным стержнем и корпусом.
Бесконечность по спирали означает обрыв, низкое сопротивление на корпус - пробой изоляции. Часто это происходит после работы без обдува.
У производителей конвекторов в паспортах указано: при перегреве срабатывает тепловая защита, изделие перезапускается автоматически. При частых срабатываниях устраняют причину перегрева.
Тепловая защита и обдув
По ГОСТ 13268-88 для спокойного воздуха допустимая удельная нагрузка - 2,2 Вт/см², для движущегося воздуха от 6 м/с - 5,5 Вт/см². Внутренний ориентир для бытовых конвекторов без вентилятора - 2,0-3,0 Вт/см², для обдува - 5,0-7,0 Вт/см².
Подача питания без работающего вентилятора запрещена. В канальных нагревателях ставят двухступенчатую тепловую защиту: авторесет на 80°C и аварийная на 130°C.
У конвекторов с оребренным ТЭН обычно класс электрозащиты I, степень защиты IP20, напряжение 220В.
Что прислать для расчёта
Для расчёта пришлите фото старого ТЭН с маркировкой, модель оборудования и замеры по списку выше.
По заказу делаем оребренные ТЭН по размерам заказчика: длина, форма, мощность, напряжение, крепление. Оребрение - из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Сравните со старым ТЭН: развёрнутая длина, форма, расстояние между выводами, тип крепления. Если маркировка старая, пришлите фото и модель оборудования AHU-1 Preheater.
Нужен ли обдув вентилятором для этого ТЭН?
Зависит от режима работы. Удельная поверхностная мощность для спокойного воздуха ниже, чем для движущегося. Если нагреватель стоял в канале с принудительной конвекцией, без обдува мощность снижают, иначе сработает тепловая защита.
Можно ли сделать другую длину или крепление?
По заказу делаем оребренные ТЭН по размерам заказчика: длина, форма, мощность, напряжение, крепление. Оребрение может быть из углеродистой или нержавеющей стали, крепление штуцером или на фланце.
Как проверить старый ТЭН перед заменой?
Мультиметром проверьте целостность спирали: бесконечность означает обрыв. Проверьте сопротивление между контактным стержнем и корпусом: низкое значение говорит о пробое изоляции.
Что прислать для расчёта?
Фото старого ТЭН с маркировкой, модель оборудования и замеры: развёрнутая длина, форма, крепление, мощность, напряжение. Уточните наличие обдува и температуру воздуха.
Что именно измерять у старого ТЭН при замене по образцу?
Измеряют развёрнутую длину и форму, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения. Фиксируют наличие обдува и температуру воздуха.
