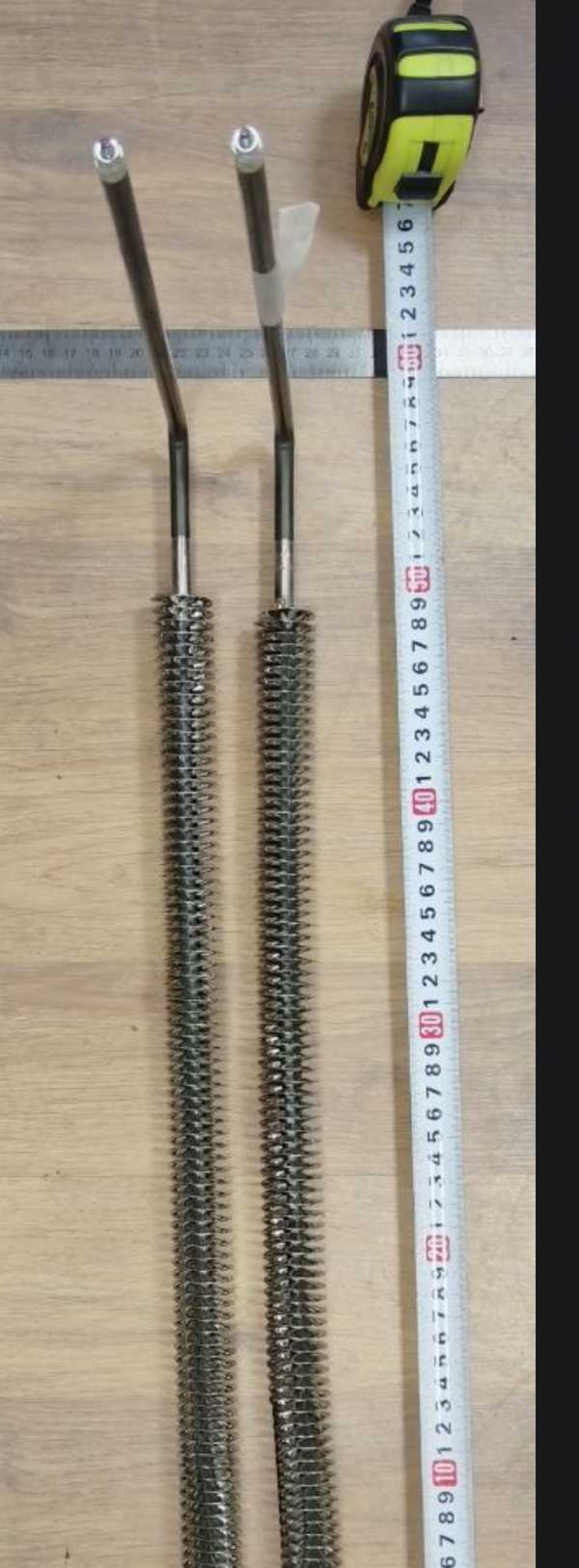

Характеристики
| Мощность | 1,8 кВт |
|---|---|
| Напряжение | 220 В |
| Длина L1 | 210 мм |
| Длина L2 | 560 мм |
| Материал оболочки | нержавеющая сталь |
| Тип | оребрённый воздушный |
| Соединение | резьбовое М4 |
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН применяется в нагревателях воздуха: электроконвекторах, калориферах для теплиц, тепловых пушках, климатической технике. В бытовых электроконвекторах такой ТЭН работает в режиме естественной конвекции, без вентилятора, при этом перфорированная решётка корпуса обеспечивает доступ воздуха. В промышленных калориферах и тепловых завесах оребрение работает при принудительном обдуве.
Оборудование с оребрённым ТЭН может комплектоваться биметаллическим или электронным термостатом для поддержания заданной температуры воздуха.
- Электроконвекторы (конвекторы отопления) с термостатом
- Калориферы для теплиц (обогрев теплицы и аналогичных крытых помещений)
- Тепловые пушки для теплицы с вентилятором
- Шкафы климатической техники
Спокойный и движущийся воздух: допустимая нагрузка
Допустимая нагрузка на оребрённый ТЭН определяется скоростью воздуха. В спокойном воздухе (естественная конвекция) удельная поверхностная мощность должна быть ниже, чтобы не превысить температуру оболочки. При движущемся воздухе (обдув вентилятором) можно поднять ваттную нагрузку.
Ориентир для оребрённых ТЭН без обдува - температура оболочки 300-400°C. При обдуве эта граница сдвигается: большая удельная мощность допустима без перегрева.
- Спокойный воздух: ваттная нагрузка ограничена, чтобы не допустить перегрева
- Движущийся воздух: допустима большая удельная мощность
- Тепловая защита срабатывает при перегреве
Подбор по параметрам
Для подбора оребрённого ТЭН нужны мощность, напряжение, развёрнутая длина и крепление. Мощность выбирается по требуемому тепловому потоку и условиям обдува. Напряжение должно соответствовать сети. Крепление может быть резьбовым штуцером или фланцем.
У производителей этого класса ТЭН встречаются варианты с углеродистой или нержавеющей оболочкой, прямой или U-образной формы. По заказу делаем другие размеры и крепления.
- Мощность и напряжение
- L1 и L2 (расстояние между выводами)
- Тип соединения (резьба М4)
- Материал оребрения
Особенности монтажа и защиты
При монтаже в электроконвекторе соблюдайте расстояния: от пола до оси корпуса 160-180 мм, от верха прибора до низа подоконника не менее 120 мм, от стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
В канальных нагревателях подача питания без работающего вентилятора запрещена. Тепловая защита может быть с автоматическим перезапуском после остывания или с ручным сбросом (кнопкой сброса) - в зависимости от исполнения оборудования. При обдуве также стоит предусмотреть блокировку, отключающую ТЭН при остановке вентилятора.
- Проверьте зазоры для естественной конвекции
- Для обдуваемых ТЭН обязателен пуск вентилятора раньше нагревателя
Возможности изготовления
По заказу делаем оребрённые ТЭН с оребрением из углеродистой или нержавеющей стали, прямой или U-образной формы, крепление штуцером с гайкой или на фланце. Размеры, мощность и напряжение - по чертежу или образцу старого нагревателя.
Что прислать для расчёта
Для расчёта нового ТЭН пришлите развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения. Также полезно указать наличие обдува и температуру воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Эти данные позволяют точно повторить геометрию и электрические параметры.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление (штуцер, резьба, фланец)
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки нужно знать габариты, мощность и крепление вашего старого нагревателя. Если они совпадают с параметрами из карточки (1,8 кВт, 220В, L1=210, L2=560, резьба М4) - да. В противном случае подберите по чертежу.
Нужен ли обдув вентилятором?
Оребрённый ТЭН может работать в естественной конвекции без вентилятора, но принудительный обдув увеличивает допустимую ваттную нагрузку и снижает температуру оболочки. В спокойном воздухе температура оболочки выше - это влияет на срок службы.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем другие размеры и формы, включая U-образные, а также другое крепление (штуцер, фланец). Пришлите чертёж или образец.
Как проверить старый ТЭН?
Проверьте целостность оребрения и отсутствие пробоя на корпус мегаомметром. Измерьте сопротивление мультиметром: для данной мощности и напряжения оно должно быть в пределах, указанных в паспорте производителя.
Что прислать для расчёта?
Развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Можно фото с маркировкой.
Какая допустимая нагрузка в спокойном воздухе?
Для оребрённых ТЭН в спокойном воздухе удельная поверхностная мощность ограничена, чтобы температура оболочки не превышала ориентировочно 300-400°C. При движущемся воздухе нагрузку можно увеличить.
