Характеристики
| Модель | ТЭНПВ 12.190.300.37 |
|---|---|
| Тип | Патронный с герметичным выводом |
Где применяется и в каком оборудовании
Патронный ТЭН используется в лабораторном и аналитическом оборудовании – например, в элементных анализаторах. Также ставится в предпусковые подогреватели двигателя. Возможна установка в технологические баки через резьбовой штуцер.
Изделие подходит для электропаяльников непрерывного нагрева и систем с термосифонной циркуляцией. В компактных узлах применяется встроенная термопара до 16 мм. Также используется для подогрева масла в картере.
Подбор по удельной мощности
Удельная мощность патронного ТЭН (Вт/см²) выбирается исходя из условий теплоотвода. Для ТЭНПВ с указанными в маркировке размерами площадь поверхности рассчитывается по формуле. Уточните мощность и напряжение из названия.
У зарубежных производителей удельная мощность картриджных нагревателей доходит до 1,5-15,5 Вт/см² в зависимости от исполнения. Чем выше удельная мощность, тем выше риск перегрева при недостаточном теплоотводе. Уточняйте режим: нагрев воды, масла или воздуха.
Конструкция и варианты исполнения

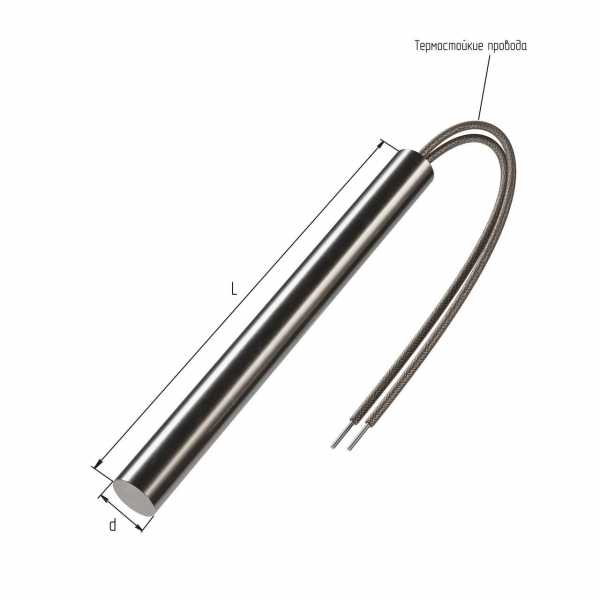

ЭНП нагреватель (патронный ТЭН) состоит из нагревательной спирали, изолированной от корпуса, в герметичной оболочке из нержавеющей или углеродистой стали. Герметичный вывод исключает попадание влаги. По заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом, угловой вывод, резьбовой штуцер или фланец.
Встроенная термопара доступна при диаметре корпуса до 16 мм. Также возможен вариант с открытыми концами провода или приваренной контактной шпилькой М6.
Особенности герметичного вывода
Герметичный вывод защищает контактную группу от влаги и агрессивных сред. Это важно при работе в условиях повышенной влажности или при контакте с жидкостями. Вывод может быть выполнен в виде нагревательного шнура или кабеля в металлорукаве.
У патронных ТЭН с гермовыводом исключено короткое замыкание через корпус. Для предпусковых подогревателей двигателя и подогрева масла в картере такая защита обязательна.
Совместимость и монтаж
Посадочное отверстие должно быть с небольшим зазором относительно диаметра нагревателя. Зазор обеспечивает лёгкую установку и компенсацию теплового расширения. Фиксация – через резьбовую муфту или фланец.
Для агрессивных сред используйте оболочку из нержавеющей стали. Удельная мощность патронного ТЭН должна быть согласована с материалом нагреваемой среды.
Что прислать для расчёта
Для точного подбора патронного нагревателя предоставьте: диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита. Укажите рабочую температуру и что именно нагреваете (вода, масло, воздух).
Если есть старый ТЭН, пришлите его маркировку или фото. Модель оборудования также поможет. Мы проверим внутреннее сопротивление нагревателя и подберём аналог.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Проверьте посадочный диаметр и длину из маркировки. Если ваше оборудование использует патронные нагреватели с такими размерами и герметичным выводом – подходит. Для точной совместимости пришлите модель устройства или фото старого ТЭН.
Какой нужен зазор в отверстии для патронного нагревателя?
Рекомендуется небольшой зазор по диаметру, обычно на несколько десятых миллиметра больше. Это обеспечивает лёгкую установку и предотвращает заклинивание при нагреве. Уточните по ТУ на изделие.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины, с термостойкой изоляцией, в металлорукаве или с приваренной шпилькой. Также возможен угловой вывод. Укажите требования при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте внутреннее сопротивление нагревателя мультиметром. Проверьте изоляцию между выводом и корпусом: чем выше сопротивление изоляции, тем лучше. Если обрыв, короткое замыкание или низкое сопротивление изоляции – замена обязательна.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду нагрева. Если есть старый образец – его маркировку или фото. Это позволит точно подобрать аналог.
Как выбрать удельную мощность патронного нагревателя для моей задачи?
Удельная мощность зависит от теплоотвода: для воды – до 6 Вт/см², для масла – до 4 Вт/см², для воздуха – до 2 Вт/см². Для вашего ТЭНПВ уточните по маркировке. При высоких температурах заказывайте спецверсию.
