Характеристики
| Тип | Патронный нагреватель |
|---|---|
| Мощность | 1500 Вт |
Где применяется и в каком оборудовании
Патронный нагреватель на 1500 Вт используется в лабораторном и аналитическом оборудовании, например в элементных анализаторах. Также он подходит для предпусковых подогревателей двигателя: встраивается в блок цилиндров или патрубок системы охлаждения для подогрева масла в картере или антифриза с термосифонной циркуляцией.
Для технологических баков и емкостей с резьбовой муфтой патронный ТЭН греет воду и слабые кислотные/щелочные растворы через штуцер.
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Предпусковые подогреватели двигателя (встройка в блок цилиндров или в патрубок системы охлаждения)
- Технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы)
Как подобрать замену по образцу
Для замены патронного ТЭН достаточно измерить старый нагреватель. Главные параметры: диаметр нагревателя и диаметр посадочного отверстия, полная длина и длина холодной зоны, мощность и напряжение. Также уточните тип вывода, длину провода и нужна ли защита металлорукавом или оплёткой.
У производителей патронных нагревателей (например, ПК «Марион») типовой диапазон диаметров 6-25 мм, длина 40-3500 мм. Отверстие в блоке должно быть на 0,2 мм больше диаметра нагревателя: это обеспечивает тепловой контакт при удельной мощности до 130 Вт/дюйм² и температуре блока 500°C на воздухе.
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Конструктивные особенности патронных ТЭН

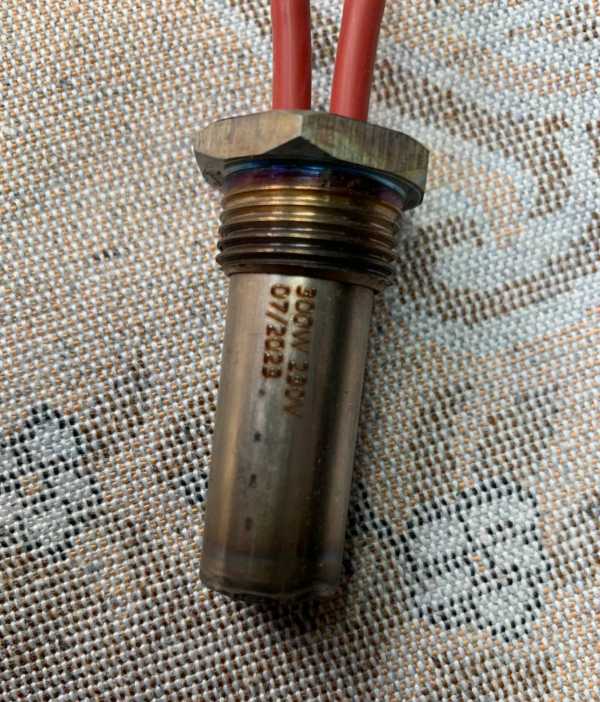

Патронные ТЭН могут комплектоваться резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. Это позволяет устанавливать нагреватель в технологические ёмкости через муфту.
Встроенная термопара доступна только при диаметре корпуса до 16 мм: это важно для компактных лабораторных и измерительных узлов. Стандартная рабочая температура на поверхности 300°C, по запросу до 500°C и выше. В паспортах ТЭНП указываются параметры рабочей температуры и удельной мощности.
Нагревательный элемент выполнен из нихромовой спирали. Вероятность безотказной работы зависит от удельной мощности и рабочей температуры. Для проверки старого нагревателя используйте мультиметр: измерьте внутреннее сопротивление нагревателя и сравните с расчётным по мощности.
Возможности изготовления по заказу
По заказу делаем патронный ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. Можно изготовить провод нужной длины в термостойкой изоляции, с защитой вывода металлорукавом или оплёткой.
Также доступны угловой вывод, резьбовой штуцер или фланец, встроенная термопара. Для хотэнда 3D-принтера можем сделать картридж 12В 40Вт или 24В 40Вт с открытыми концами провода. Для предпусковых подогревателей: нагревательный шнур или блок ТЭН с термосифонной циркуляцией.
Как правильно измерить старый нагреватель
Для точной замены снимите размеры со старого патронного нагревателя. Измерьте диаметр корпуса (он должен соответствовать посадочному отверстию с зазором 0,2 мм), полную длину и длину холодной зоны (участок без нагрева). Мощность и напряжение указаны на маркировке или вычисляются по сопротивлению.
Проверьте тип вывода: открытые концы провода, клеммы или штекер. Длину провода измеряйте от корпуса до конца. Если нагреватель использовался в лабораторном нагревателе или электропаяльнике непрерывного нагрева, уточните, нужна ли защита вывода от перегибов. Для хотэнда 3D-принтера длина провода обычно около 1 м.
Что прислать для расчёта
Для точного изготовления патронного нагревателя пришлите чертёж, образец или фото старого ТЭН с маркировкой. Укажите диаметр, длину, мощность, напряжение, тип вывода и длину провода. Если нужна встроенная термопара: это возможно при диаметре корпуса до 16 мм.
Также сообщите рабочую температуру и среду нагрева (воздух, вода, масло, слабые растворы). Для предпусковых подогревателей важно, что нагревается: масло в картере или антифриз.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный нагреватель на 1500 Вт к моему оборудованию?
Для проверки совместимости нужно измерить диаметр, длину, мощность и напряжение старого нагревателя. Также уточните тип вывода и рабочую температуру. Если параметры совпадают, нагреватель подойдёт.
Какой нужен зазор между нагревателем и посадочным отверстием?
Рекомендуемый зазор: 0,2 мм на сторону. Отверстие должно быть на 0,2 мм больше диаметра нагревателя. Это обеспечивает достаточный тепловой контакт и долгий срок службы.
Можно ли сделать другой вывод или другую длину провода?
Да, по заказу мы делаем провод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой. Также возможен угловой вывод, резьбовой штуцер или фланец.
Как проверить старый ТЭН перед заказом?
Используйте мультиметр для измерения внутреннего сопротивления нагревателя. Сравните с расчётным значением: R = U²/P. Также проверьте изоляцию между корпусом и выводами: сопротивление должно быть не менее нескольких мегаом.
Что прислать для расчёта нового нагревателя?
Пришлите чертёж, образец или фото старого ТЭН с маркировкой. Укажите диаметр, длину, мощность, напряжение, тип вывода и длину провода. Также сообщите рабочую температуру и среду нагрева.
Что измерить у старого нагревателя для замены по образцу?
Измерьте диаметр корпуса, полную длину, длину холодной зоны, мощность и напряжение (по маркировке или расчёту). Также запишите тип вывода, длину провода и модель оборудования. Эти данные нужны для точного изготовления патронного ТЭН.
