Характеристики
| Мощность | 3,0 кВт |
|---|---|
| Напряжение | 220 В |
| Погружная длина | 300 мм |
| Резьба присоединения | G1 1/4" |
| Материал трубки | нержавеющая сталь |
| Материал колпака | нержавеющая сталь |
Где применяется и в каком оборудовании
Блок ТЭН 3,0 кВт 220В используется в бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX), промышленных накопительных водонагревателях типа VLM объёмом 100-1500 л, а также в купольных посудомоечных машинах производительностью до 40 касс/час. Для бань и бассейнов с хлоргенератором или солёной водой этот блок из нержавеющей стали: подходящее решение.
В подогревателях бассейнов (например, Elecro Flow Line) применяют блоки 12-15 кВт, но для малых объёмов воды достаточно блока 3 кВт с однофазным подключением. Также блок ТЭН для водонагревателя может быть установлен в моечные машины и другое технологическое оборудование.
Подбор блока ТЭН
Для расчёта мощности ТЭН используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]), где теплоёмкость воды 1,163 Вт·ч/(кг·°C). Зная объём бака и желаемое время нагрева воды, подбирают блок. Для данного блока 3 кВт при 220 В (однофазное подключение) типовой объём бака: до 100 л.
При подборе учитывайте резьбу присоединения (G1 1/4") и материал: нержавеющая сталь устойчива к хлору и соли, что важно для бассейнов. Если оборудование работает с солёной водой, уточните требуемую марку стали при заказе.
Из нашей практики
На производстве пластиковых изделий потребовалась замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Был изготовлен блок на фланце Ø130 мм с тремя U-образными ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Ещё один случай: производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце с трубкой из нержавеющей стали и гильзой под термопару. Оба блока выполнены по индивидуальным чертежам.
Конструктивные особенности

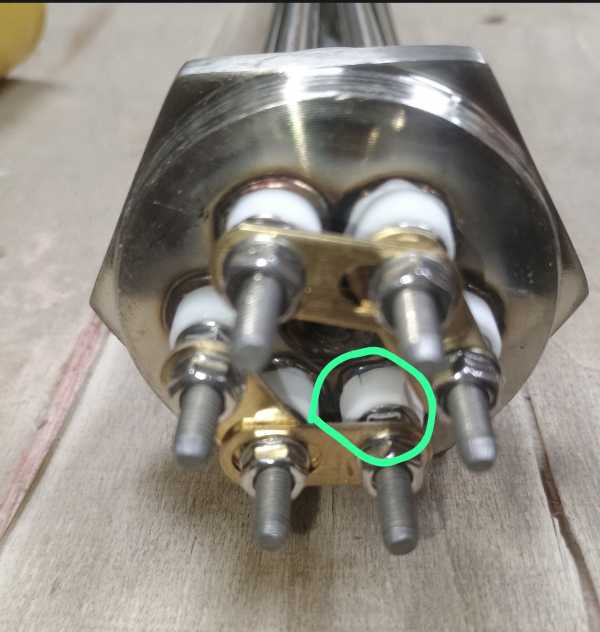

Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат (термовыключатель).
Для данного блока (тэнб) предусмотрен колпак из нержавеющей стали. При необходимости возможна установка стеатитового или керамического нагревателя в гильзе (сухой ТЭН), но в этой модели используется мокрый ТЭН, контактирующий с водой.
Материалы и стойкость к агрессивным средам
Трубка и колпак блока выполнены из нержавеющей стали, что обеспечивает стойкость к хлору и соли в воде бассейнов. В отличие от титановых нагревателей (например, Pahlen Hi-Flow), нержавеющая сталь: распространённый материал для водонагревателей с электродогревом.
Для продления срока службы в агрессивной воде рекомендуется использовать жертвенные аноды (магний, цинк, алюминий), однако они служат до 6 месяцев. Данный блок ТЭН для бойлера или бассейна не требует дополнительной защиты при правильном подборе материала.
Что прислать для расчёта
Для точного подбора блока ТЭН предоставьте следующие данные: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), требуемая мощность, напряжение и число элементов, погружная длина и место установки, модель оборудования или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Проверьте резьбу присоединения (G1 1/4"), мощность 3 кВт и длину 300 мм. Если параметры совпадают с вашим оборудованием, блок подходит. Для точной совместимости пришлите модель оборудования или фото старого блока.
Из какой стали изготовлен блок?
Трубка и колпак выполнены из нержавеющей стали. Для агрессивной воды (хлор, соль) такая сталь подходит, марку стали уточняйте при заказе для бассейнов.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт не предусмотрен. По заказу делаем съёмные ТЭН, с изоляцией или покрытием: уточните при оформлении.
Как проверить старый блок перед заменой?
Измерьте сопротивление между выводами и корпусом (изоляция), сравните с паспортными данными. Если сопротивление ниже нормы или есть пробой на корпус, блок неисправен.
Что прислать для расчёта нового блока?
Предоставьте: что нагревается и до какой температуры, тип присоединения, мощность, напряжение, погружную длину, модель оборудования или фото старого блока с биркой.
Подходит ли блок для нагрева воды в бассейне с хлором и солью?
Да, блок из нержавеющей стали устойчив к хлору и соли. Для бассейнов с хлоргенератором или солёной водой этот материал: стандартное решение.
