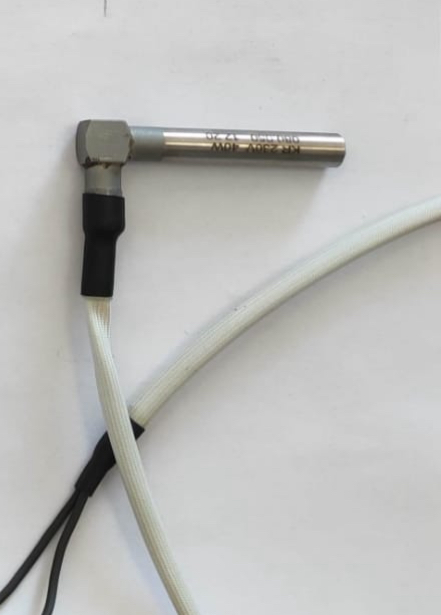

Характеристики
| Тип | пальчиковый (патронный) |
|---|---|
| Напряжение | 230V |
| Мощность | 40W |
| Вывод | угловой |
Где применяется и в каком оборудовании
Патронный ТЭН используется в предпусковых подогревателях двигателя для подогрева антифриза с термосифонной циркуляцией. Также применяется в электропаяльниках непрерывного нагрева, лабораторном и аналитическом оборудовании, элементных анализаторах.
Как подобрать патронный ТЭН
Для подбора нужны: диаметр нагревателя и посадочного отверстия, длина, мощность и напряжение. Учитывайте рабочую температуру и среду (вода, масло, слабые растворы). Проверьте старый ТЭН мультиметром.
Конструкция и варианты выводов
Выводы могут быть выполнены проводом в термостойкой изоляции, с защитой металлорукавом или оплёткой. Угловой вывод позволяет компактно разместить ТЭН в оборудовании. Также возможен резьбовой штуцер (М10-М27, G1/2, G3/4, G1, G1 1/4) для установки через муфту технологической ёмкости. По заказу делаем любую длину провода и тип вывода.
Возможности изготовления по заказу
Мы делаем патронные ТЭН (ТЭНП) по чертежам или образцам. Можно изменить диаметр, длину, мощность, напряжение. По заказу устанавливаем встроенную термопару, используем нержавеющую или углеродистую сталь. Выводы: провод, металлорукав, угловой, штуцер.
Рабочие параметры и ограничения
Корпус герметичный. Нагревательный элемент выполнен из материала с высоким удельным электрическим сопротивлением (нихромовая спираль), изоляция - периклаз (MgO). Время разогрева паяльника до номинальной температуры не более 8 минут. Для паяльников требуется лужение жала перед началом работы.
Что прислать для расчёта
Для изготовления пальчикового ТЭН по вашим размерам отправьте: диаметр и длину нагревателя, мощность и напряжение, тип вывода и длину провода, нужна ли защита. Также укажите рабочую температуру и что нагреваете. Можно прислать фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сообщите модель оборудования или параметры старого нагревателя: диаметр, длину, мощность, напряжение. Мы изготовим ТЭН под ваши размеры.
Какой нужен зазор в отверстии?
Зазор между ТЭН и стенкой отверстия должен быть минимальным для плотного теплового контакта. Точное значение зависит от задачи - уточняйте по чертежу или образцу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем любой тип вывода: провод, металлорукав, угловой, штуцер. Длину провода и защиту выбираете вы.
Как проверить старый ТЭН?
Проверьте сопротивление мультиметром: между выводами должно быть несколько Ом, на корпус - бесконечность. Если короткое или обрыв - ТЭН неисправен.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру и среду. Можно фото с маркировкой.
Какие варианты выводов доступны?
Выводы: провод в изоляции, металлорукав, угловой вывод, резьбовой штуцер. Возможна комбинация. По заказу делаем любую конфигурацию.
