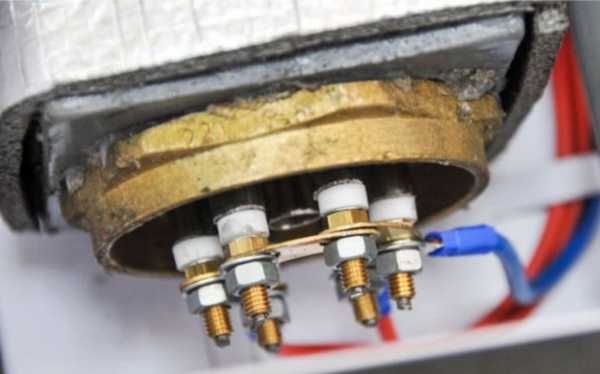

Характеристики
| Модель | ТЭНБ-15 |
|---|---|
| Напряжение | 380 В |
| Длина ТЭН (Lтэн) | 90 |
| Тип | Блок электронагревателей |
Где применяется и в каком оборудовании
Блок ТЭНБ-15 J/380 используется как блок тэн для водонагревателя в подогревателях бассейнов типа Elecro Flow Line (12-15 кВт, 400В), проточных водонагревателях ZOTA InLine (380В, регулировка 30-70°C) и промышленных накопительных водонагревателях VLM (100-1500 л). Также ставится в моечные и посудомоечные машины (купольные TATRA, МПК) для нагрева воды ополаскивания. В баках ГВС и накопительных водонагревателях блок работает с хлорированной или морской водой - требуется учёт коррозионной стойкости материалов.
- Подогреватели бассейнов Elecro Flow Line (титановый нагреватель, 12-15 кВт)
- Проточные электроводонагреватели ZOTA InLine (380В, 30-70°C)
- Промышленные накопительные водонагреватели VLM (100-1500 л, 3-45 кВт)
- Моечные/посудомоечные машины (блок 9,1 кВт на 380В для ополаскивания)
Подбор блока ТЭН для бойлера
Для правильного подбора блока ТЭН для бойлера косвенного нагрева учитывайте: что нагреваем (вода, раствор), требуемую температуру, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. При работе с хлорированной или морской водой обращайте внимание на материал оболочки: у проточных нагревателей (например Pahlen Hi-Flow) применяют нержавейку AISI 316, но в солёной среде такая сталь подвержена питтинговой и щелевой коррозии - там применяют титановые ТЭН. Для защиты бака используйте жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев. Уточните схему подключения: элементы на 220В включаются только звездой от сети 380/220В (иначе на элемент придёт завышенное напряжение), элементы на 380В - треугольником.
- Уточните среду: вода, хлорированная вода, морская вода
- Выберите материал оболочки: нержавейка AISI 304/316 или титан
- Определите схему подключения: звезда для элементов на 220В, треугольник для элементов на 380В
- Учтите необходимость термостата и гильзы под датчик
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце из нержавеющей стали с гильзой под термопару. Блоки работают в баке ГВС с холодным стартом нагрева.
На производстве пластиковых изделий потребовалась замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Изготовили блок на фланец Ø130 мм с тремя U-образными ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект поставки входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Датчик терморегулятора - медный баллон на капиллярной трубке, его вставляют в гильзу до упора; при монтаже трубку нельзя лишний раз перегибать.
Особенности эксплуатации в агрессивных средах
В хлорированной и морской воде обычная нержавейка подвержена питтинговой и щелевой коррозии. При повышенной солёности титан - единственный материал, предотвращающий гальваническую реакцию. У Pahlen Hi-Flow и аналогов применяют титановый нагревательный элемент и проточную часть из AISI 316 с резьбовым подключением 1" или переходником на трубу 50 мм. Для санитарной обработки тары и баков ГВС учитывайте теплоёмкость воды и возможный холодный старт нагрева.
Что прислать для расчёта
Для расчёта и изготовления блока ТЭНБ под вашу задачу пришлите: что нагреваем и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Если есть модель оборудования или фото старого блока с биркой - это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости нужны параметры вашего оборудования: мощность, напряжение, присоединение и погружная длина. Если модель совпадает с типовыми (например, Elecro Flow Line, ZOTA InLine), блок подойдёт. В остальных случаях пришлите фото бирки старого блока.
Из какой стали сделан блок ТЭНБ-15?
В названии материал не указан. По умолчанию блоки ТЭНБ могут быть из нержавеющей стали AISI 304 или 316, возможен титан - это определяется заказом. Уточните при заказе, если работаете с хлорированной или морской водой.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт не предусмотрен. По заказу делаем съёмные ТЭН с возможностью замены. Для этого согласуйте исполнение с нами.
Как проверить старый блок перед заказом?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию мегомметром. Сравните мощность и напряжение с паспортными данными. Если блок сгорел, укажите его модель и параметры для точной замены.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете, температуру, тип присоединения (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Фото старого блока с биркой ускорит подбор.
Как подобрать блок ТЭН для электродогрева бойлера косвенного нагрева?
Учитывайте объём бойлера, требуемую температуру (обычно до 85°C), материал бака. Для косвенного нагрева важна мощность блока: на 100 л достаточно 3-6 кВт, на 1500 л - 12-15 кВт. Напряжение 380 В: элементы на 220В включаются звездой, элементы на 380В - треугольником.
