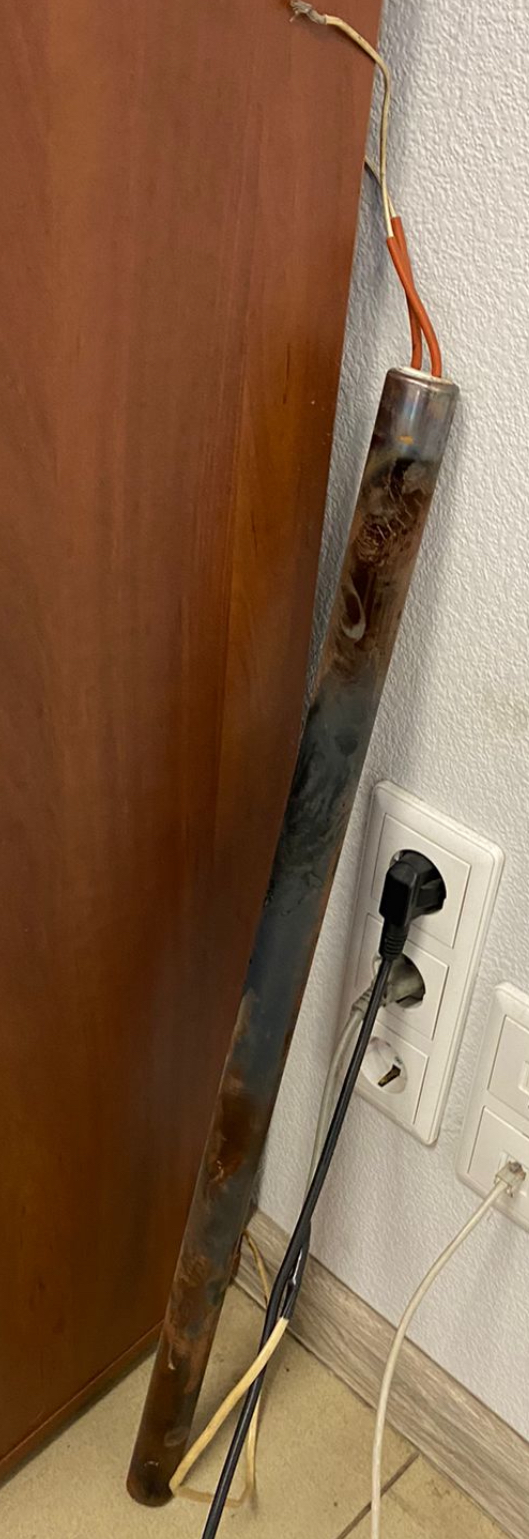

Характеристики
| Напряжение | 380 В |
|---|---|
| Мощность | 1 кВт |
| Длина | 730 мм |
| Диаметр | 30 мм |
| Тип | Патронный ТЭН (ТЭНП) |
Где применяется патронный ТЭН
Патронный ТЭН (ТЭНП) применяется для нагрева воды и слабых кислотных/щелочных растворов через резьбовой штуцер бака.
Используется в предпусковых подогревателях двигателя для подогрева масла в картере или охлаждающей жидкости с термосифонной циркуляцией.
Встраивается в лабораторный нагреватель и аналитическое оборудование, элементные анализаторы.
Как подобрать патронный нагреватель по размерам
При подборе патронного нагревателя учитывайте диаметр посадочного отверстия, длину, мощность и напряжение.
Для данного ТЭН: диаметр 30 мм, длина 730 мм, мощность 1 кВт, напряжение 380 В.
Обратите внимание на длину холодной зоны - она зависит от конструкции оборудования.
Тип вывода и длина провода выбираются под вашу схему подключения.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и среда нагрева (рабочее давление бар)
- Модель оборудования или фото старого ТЭН с маркировкой
Конструкция и материалы патронных ТЭН
Корпус ТЭНП выполняется герметичным, оболочка из нержавеющей стали 304 или углеродистой стали.
Внутри - нихромовая спираль (сплав 2080), обеспечивающая нагрев.
Для подключения используются резьбовые штуцеры М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали.
Встроенная термопара до 16 мм доступна у производителей; для больших диаметров - по запросу.
Возможности по заказу патронных нагревателей
По заказу делаем патронные ТЭН с нужной длиной провода в термостойкой изоляции.
Защита вывода металлорукавом или оплёткой.
Угловой вывод (Г-образные ТЭНПГ).
Резьбовой штуцер или фланец для монтажа.
Встроенная термопара для контроля температуры (уточняйте возможность для данного диаметра).
Что прислать для расчёта
Для точного расчёта нового патронного ТЭН предоставьте следующие данные:
Диаметр нагревателя и посадочного отверстия, длина, мощность, напряжение.
Тип вывода, требуемая длина провода, необходимость защиты (металлорукав, оплётка).
Рабочая температура и среда нагрева (вода, масло, раствор).
Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Патронный ТЭН подходит, если его диаметр и длина соответствуют посадочному месту, а мощность и напряжение - параметрам питания. Уточните модель оборудования или пришлите фото старого нагревателя.
Какой нужен зазор в отверстии для установки?
Точный зазор зависит от допуска изготовления и материала корпуса. ГОСТ 13268-88 описывает трубчатые ТЭН, а не патронные, поэтому его допуски сюда не применимы. Диаметр нагревателя должен быть немного меньше посадочного отверстия для свободной установки без заедания - точную величину уточняйте у производителя.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем вывод с нужной длиной провода в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром. Проверьте изоляцию между выводом и корпусом.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр и длину нагревателя, мощность и напряжение, тип вывода, рабочую температуру, среду нагрева, фото старого ТЭН с маркировкой.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
В маркировке указывают напряжение (380В), мощность (1кВт), длину (730мм) и диаметр (30мм). Диаметр - наружный размер оболочки, длина - полная длина, мощность - номинальная, напряжение - рабочее.
