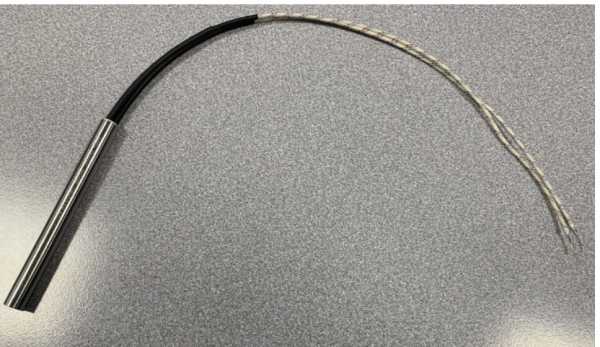

Характеристики
| Тип | Патронный нагреватель |
|---|---|
| Маркировка | PRD |
| Номинальное напряжение | 220 В |
| Номинальная мощность | 350 Вт |
| Артикул | 200316A |
Где применяется и в каком оборудовании
Патронные нагреватели PRD применяются в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров, технологических баках с резьбовой муфтой для нагрева воды и слабых кислотных и щелочных растворов, а также в лабораторном и аналитическом оборудовании, например элементных анализаторах.
В хотэндах используется керамический сердечник, внутри нагревателя - нихромовая спираль. Оболочка выполнена из нержавеющей стали 304. Для баков с погружным нагревателем рабочее давление не должно превышать 10 бар. Возможна установка встроенной термопары до 16 мм. Стандартные комбинации для хотэнда: картридж 12В 40Вт.
Посадка в отверстие: почему зазор решает ресурс
Для эффективной теплопередачи и долгого ресурса патронный нагреватель должен плотно прилегать к стенкам отверстия. Рекомендуемый зазор на сторону: менее 0,05 мм, что соответствует посадке H7 (развёртка). Допускается до 0,1 мм в зависимости от задачи, но это снижает теплоотдачу и может привести к перегреву нихромовой спирали.
При большом зазоре нагреватель работает вхолостую, тепло не отводится, ресурс падает. Поэтому при замене старого нагревателя проверяйте диаметр отверстия.
Подбор патронного нагревателя
Для подбора патронного нагревателя необходимы: диаметр и длина нагревателя, мощность и напряжение, тип вывода и длина провода, рабочая температура и среда нагрева. Если нагреватель подбирается взамен старого, пришлите его маркировку или фото.
По заказу делаем нагреватели с нужными параметрами: провод (нагревательный шнур) в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Возможности изготовления
Патронные ТЭН (ТЭНП) делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Что прислать для расчёта
Для расчёта патронного нагревателя необходимо предоставить: диаметр посадочного отверстия и длина нагревателя, требуемая мощность и напряжение, тип вывода и длина провода, нужна ли защита вывода, рабочая температура и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости нужны диаметр посадочного отверстия, мощность и напряжение вашего оборудования. Если у вас хотэнд 3D-принтера, стандартные размеры 6х20 мм, но уточните по маркировке.
Какой нужен зазор в отверстии?
Рекомендуемый зазор на сторону менее 0,05 мм, посадка H7. Допускается до 0,1 мм, но это снижает теплопередачу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с защитой вывода металлорукавом или оплёткой, а также угловой вывод.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, сравните с расчётным по формуле R=U^2/P. Осмотрите на предмет повреждений изоляции. Проверьте зазор при посадке.
Что прислать для расчёта?
Пришлите диаметр и длину нагревателя, мощность и напряжение, тип вывода, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Почему зазор решает ресурс?
При малом зазоре обеспечивается плотный тепловой контакт, тепло эффективно отводится от спирали. При большом зазоре нагреватель перегревается, ресурс снижается.
